Technische Daten - Meibes SolaVentec II Technische Information

2.

Technische Daten

Für den Einsatz in thermischen Solaranlagen bis
ca. 26 m Kollektorfläche. (In Abhängigkeit von Typ und
2
vorherrschenden/ bestehenden Anlagenparametern)
Die Solarstation wird als vormontierte Einheit geliefert.
Ausdehnungsgefäße und Zubehör sind nicht im
Lieferumfang enthalten und müssen nach den
anlagentechnischen Erfordernissen montiert werden.

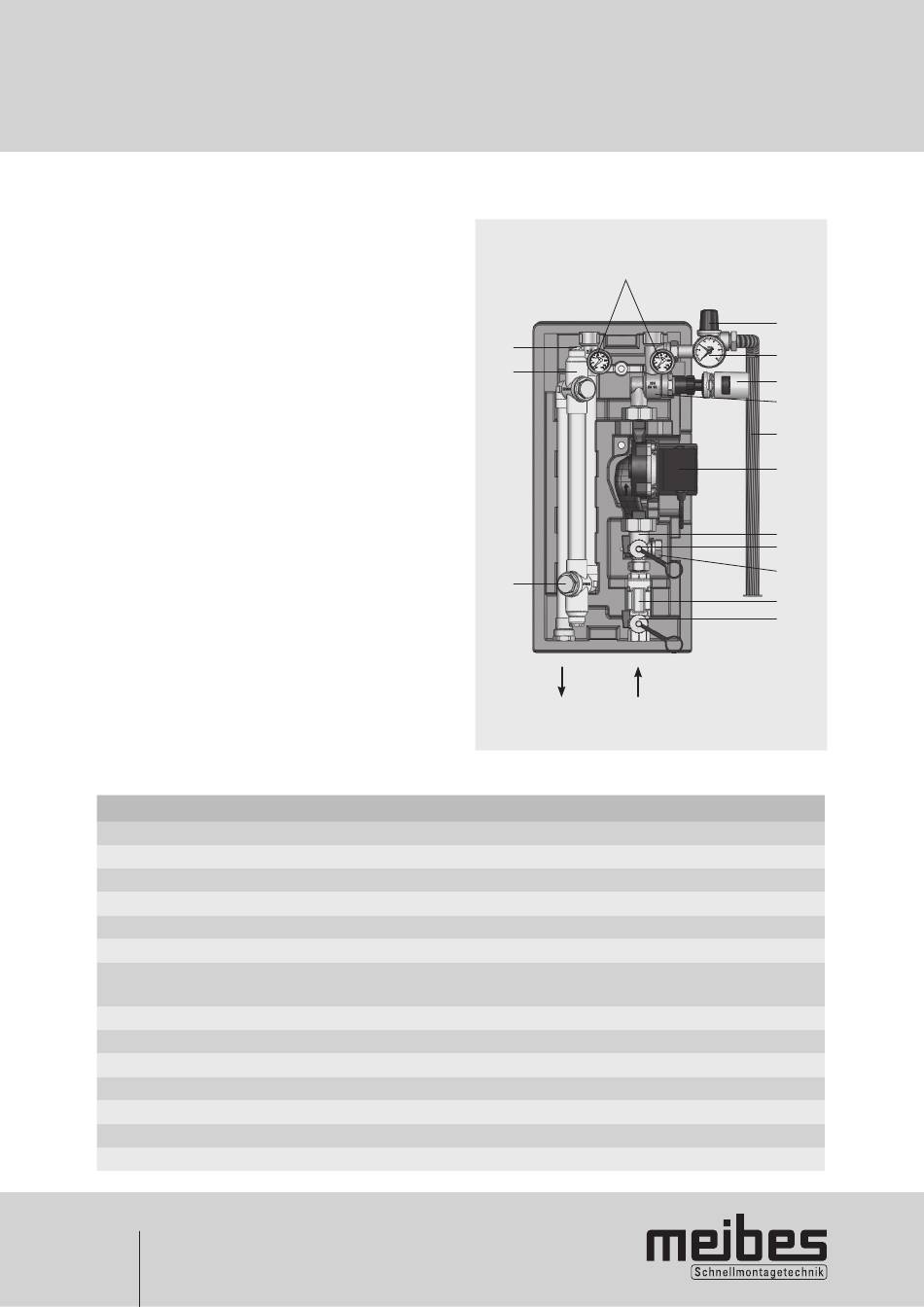

1 Sicherheitsventil im Kleinverteiler integriert
2 Manometer
3 Stellantrieb
4 SolaVentec-Ventilblock als Absperr- und Regelorgan
5 Abblasleitung für Sicherheitsventil
(nicht im Lieferumfang)
6 Umwälzpumpe
7 Kleinverteiler mit Anschluss 3/4" AG für ein
Ausdehnungsgefäß, Spül-, Füll-, und
Entleerkugelhahn (mit Kappe und Schlauchtülle),
Volumenregelorgan
8 Spül-, Füll-, und Entleerkugelhahn
(mit Kappe und Schlauchtülle)
9 Anschlussmöglichkeit für Ausdehnungsgefäß
10 Volumenstromanzeiger
11 Spül-, Füll-, und Entleerkugelhahn
(mit Kappe und Schlauchtülle)
12 Anschluss für Ausdehnungsgefäß
13 Dämmschleife mit integriertem Permanententlüfter
14 Handentlüfter
15 Thermometer
A Vorlauf
B Rücklauf
Technische Daten
Kollektorfläche
Pumpe
Einsatztemperatur
Sicherheitsventil
Thermometer Anzeigebereich
Manometer Anzeigebereich
Volumenstrombegrenzer
Dichtungsmaterial
Bauteile aus
oberer Anschluss
unterer Anschluss
Anschluss Ausdehnungsgefäß
Achsabstand
Abmessung gesamt (Isolierung)
4
14
13
12
bis 26 m
2
siehe Artikelnummer
bis 120°C, kurzzeitig 130°C (max. zul. Temp. der Pumpe beachten)
6 bar
20...150°C
0...10 bar
Wasser: 1,0...13,0 l/min; Propylenglykol (40%): 0,8...10,3 l/min
Wasser: 8,0...30,0 l/min; Propylenglykol (40%): 6,9...25,8 l/min
PTFE (Teflon), asbestfreie Faserdichtung, EPDM, Silikon
Stahl, Messing, Glas, EPP-Isolierung
3/4" IG
3/4" IG
3/4" AG
oben: 100mm; unten: 118mm
ca: H 520 x B 250 x T 180mm
15
A B
1
2
3
4
5
6
7
8
9
10
11
