3.

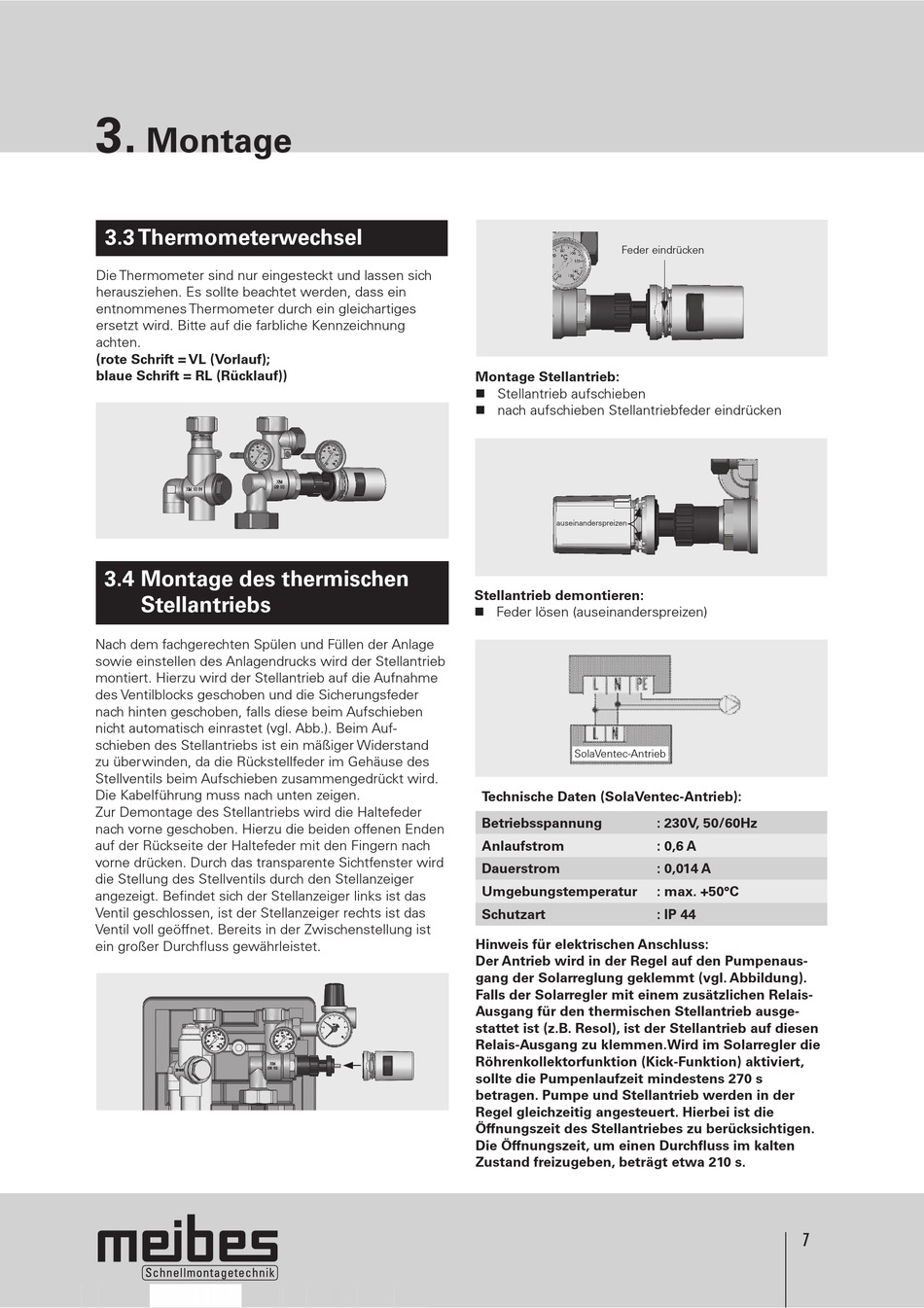

Montage

3.3 Thermometerwechsel

Die Thermometer sind nur eingesteckt und lassen sich
herausziehen. Es sollte beachtet werden, dass ein
entnommenes Thermometer durch ein gleichartiges
ersetzt wird. Bitte auf die farbliche Kennzeichnung
achten.
(rote Schrift = VL (Vorlauf);
blaue Schrift = RL (Rücklauf))

3.4 Montage des thermischen

Stellantriebs
Nach dem fachgerechten Spülen und Füllen der Anlage
sowie einstellen des Anlagendrucks wird der Stellantrieb
montiert. Hierzu wird der Stellantrieb auf die Aufnahme
des Ventilblocks geschoben und die Sicherungsfeder
nach hinten geschoben, falls diese beim Aufschieben
nicht automatisch einrastet (vgl. Abb.). Beim Auf-
schieben des Stellantriebs ist ein mäßiger Widerstand
zu überwinden, da die Rückstellfeder im Gehäuse des
Stellventils beim Aufschieben zusammengedrückt wird.
Die Kabelführung muss nach unten zeigen.
Zur Demontage des Stellantriebs wird die Haltefeder
nach vorne geschoben. Hierzu die beiden offenen Enden
auf der Rückseite der Haltefeder mit den Fingern nach
vorne drücken. Durch das transparente Sichtfenster wird
die Stellung des Stellventils durch den Stellanzeiger
angezeigt. Befindet sich der Stellanzeiger links ist das
Ventil geschlossen, ist der Stellanzeiger rechts ist das
Ventil voll geöffnet. Bereits in der Zwischenstellung ist
ein großer Durchfluss gewährleistet.
Feder eindrücken
Montage Stellantrieb:
n Stellantrieb aufschieben
n nach aufschieben Stellantriebfeder eindrücken
auseinanderspreizen
Stellantrieb demontieren:
n Feder lösen (auseinanderspreizen)
SolaVentec-Antrieb
Technische Daten (SolaVentec-Antrieb):
Betriebsspannung
Anlaufstrom
Dauerstrom
Umgebungstemperatur
Schutzart
Hinweis für elektrischen Anschluss:
Der Antrieb wird in der Regel auf den Pumpenaus-
gang der Solarreglung geklemmt (vgl. Abbildung).
Falls der Solarregler mit einem zusätzlichen Relais-
Ausgang für den thermischen Stellantrieb ausge-
stattet ist (z.B. Resol), ist der Stellantrieb auf diesen
Relais-Ausgang zu klemmen.Wird im Solarregler die
Röhrenkollektorfunktion (Kick-Funktion) aktiviert,
sollte die Pumpenlaufzeit mindestens 270 s
betragen. Pumpe und Stellantrieb werden in der
Regel gleichzeitig angesteuert. Hierbei ist die
Öffnungszeit des Stellantriebes zu berücksichtigen.
Die Öffnungszeit, um einen Durchfluss im kalten
Zustand freizugeben, beträgt etwa 210 s.
: 230V, 50/60Hz
: 0,6 A
: 0,014 A
: max. +50°C
: IP 44
7
