取付上のご注意
回り止めピン
ウェーブワッシャ
締め付けナット
2 (J)
• 測定子をねじ込む際、スピンドルに過大なトルクをかけますと、内部の機構を損傷する
場合がありますので、絶対に工具を用いず、手で行なってください。
平面測定子を使用される場合以外は、測定子ゆるみ防止のため、付随の呼び2.5のスプリ
ングワッシャをはさむか、ねじロックのご使用をおすすめします。 (締付けトルク参考
値 : 0.05∼0.06 N ･ m)
• 測長ユニット取付穴寸法の推奨値は、φ9.7 ±0.15 mm です｡
• 取付板厚は以下のとおりです。
DK812F シリーズ: 6 ∼ 11 mm
• 取付平行度は測定精度に影響します。
取付板の平行度および測定面に対する直角度は 0.02 mm /14 mm 以下におさえてくださ
い。

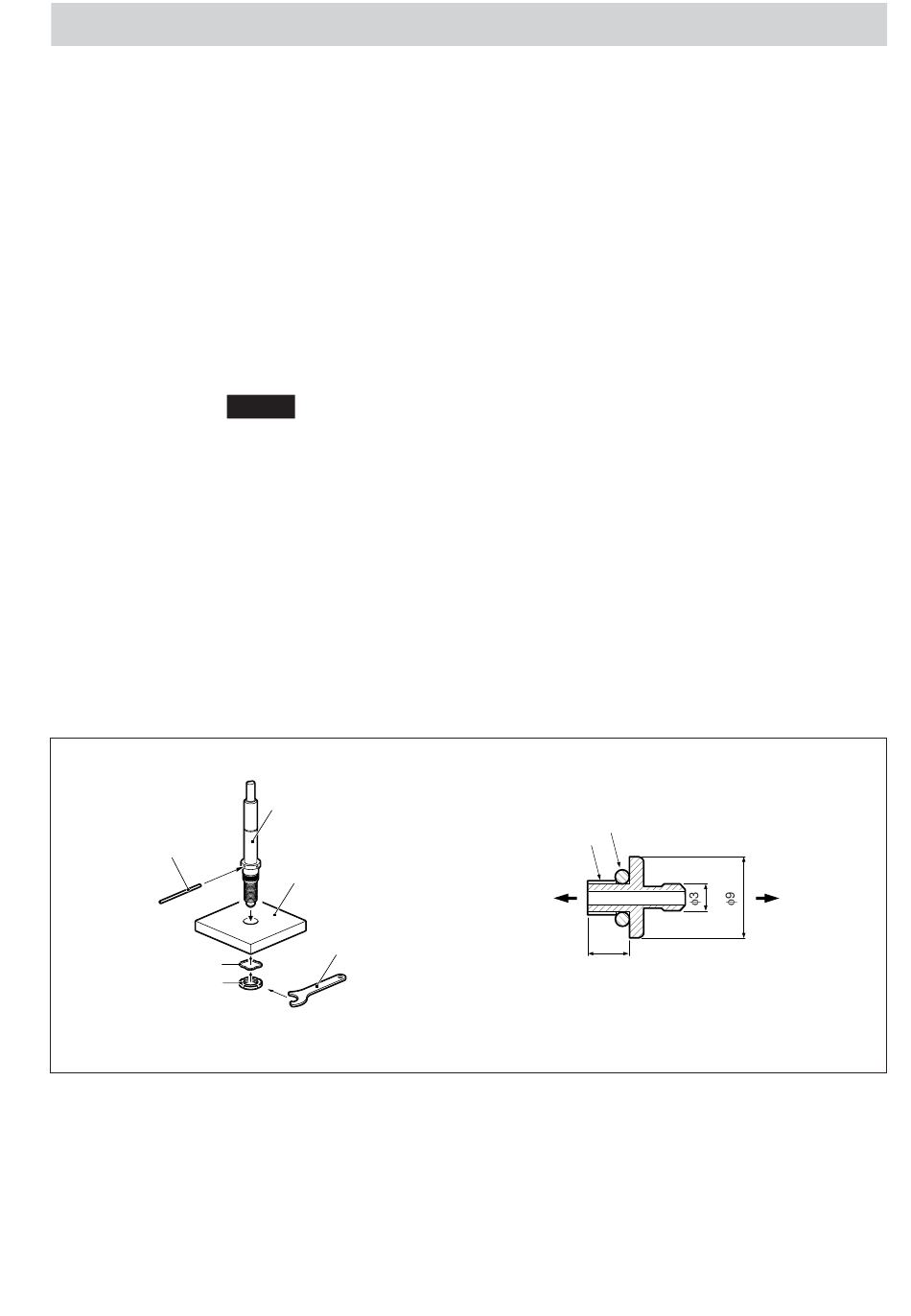

• 測長ユニットの取付には、必ず付属の締め付けナット、ウェーブワッシャ､クランプスパ
ナ､回り止めピンを用いてください (図1)。
ご注意
締め付け力については、ウェーブワッシャが完全に平に潰れる程度を目安としてくださ
い。
推奨締付け力: 0.6 ∼ 1.0 N ･ m
最大締付け力: 2.0 N ･ m
• ケーブルは断線を防ぐため、適当な場所へ固定するようにしてください。また、ケーブ
ルを強く引いたり、無理に曲げてのご使用は避けてください。 (曲げ半径40mm (内側)
以上)
• スピンドルを機械装置に固定して使用する場合には、カップリングDZ-191 (別売) をご使
用ください。DZ-191の取付方法については、DZ-191の取扱説明書をご参照ください。
• 測長ユニットに取付けるフィッティングは、図2 の形状のものを準備してください。特
にM4 ねじ部の長さ (測長ユニットにねじ込まれる部分の長さ) は、4.5 mm 以下として
ください。長過ぎる場合、測長ユニットを破損することがあります。
測長ユニット
取付板
クランプスパナ
図1
O リング
M4
測長ユニット本体へ
ねじ込み
4.5 以下
図2 フィッティング寸法
オリフィス側
チューブへ
単位:mm
