19
Holzwanne
22
22
21
21
Deichsel
Version 1.0 vom 03.10.2013
20
19
20
Schutzkäfig
21
21
22
Sicherungsbolzen
Seite 14 von 46

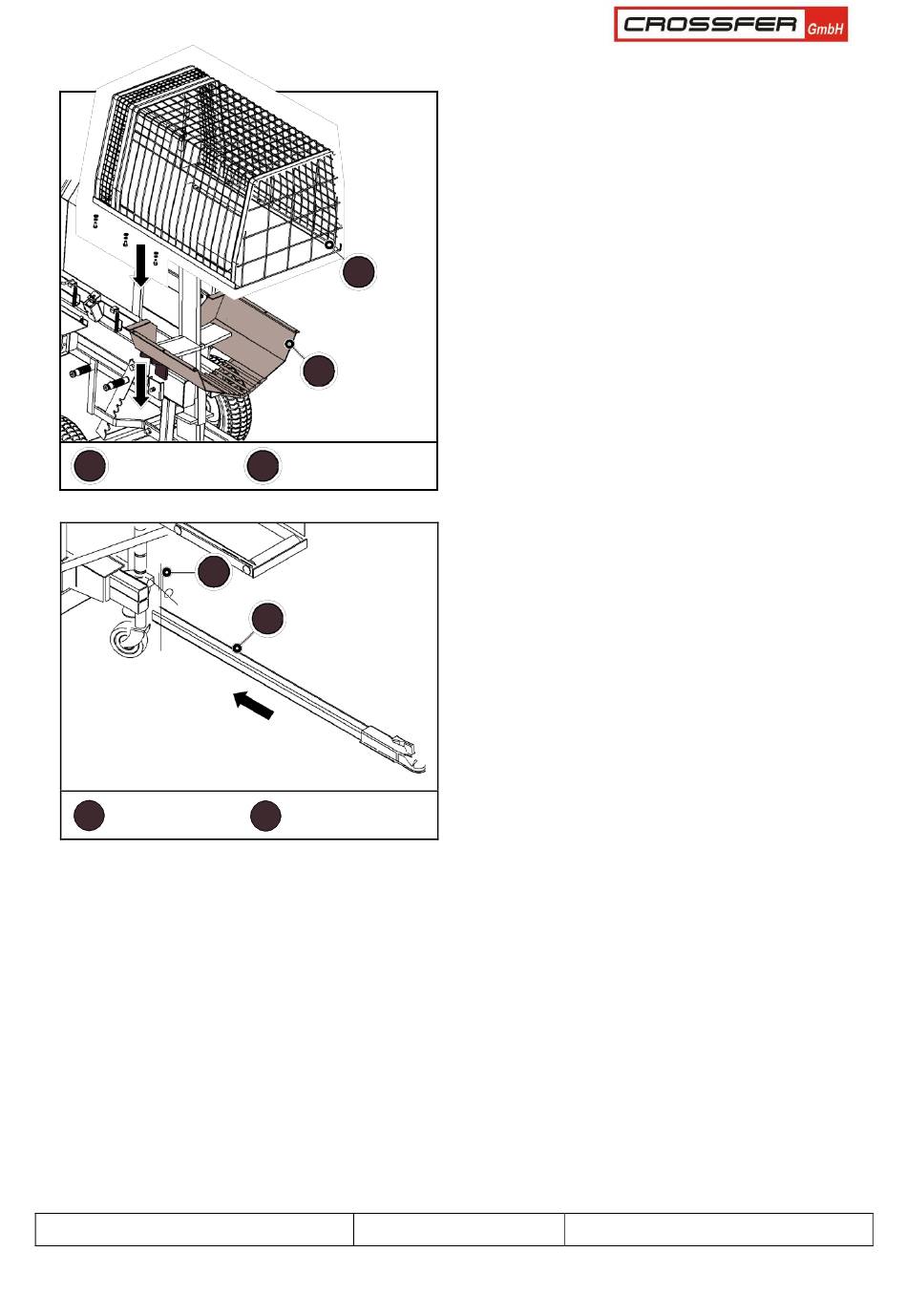

Montieren Sie die Holzwanne (19) wie abgebildet
auf die Haupteinheit. Befestigen Sie darauf den
Schutzkäfig,
mittels
legscheiben und Muttern.
Führen Sie die Deichsel (21) in das Verbindungsstück
ein. Richten Sie die Bohrungen an der Maschine und
der Deichsel parallel aus. Führen Sie den
Sicherungsbolzen (22) durch die Bohrung an der
Maschine und dem Verbindungsstück. Stecken Sie
den Sicherungsring durch das Loch am
Sicherungsbolzen, um den Bolzen zu sichern.
Copyright by CROSSFER GmbH
Schrauben,
Unter-
