4
3
Radachse
5
Rad
7
9
7
Feststellhebel
9
Befestigungseinheit
11
7
10
Verbindungsstück
12
Mutter mit Unterlegscheibe M10
Version 1.0 vom 03.10.2013
3
5
6
4
Radaufhängung
6
Rahmen
8
8
Stützfuss
10
12
11
M10x60
Seite 12 von 46

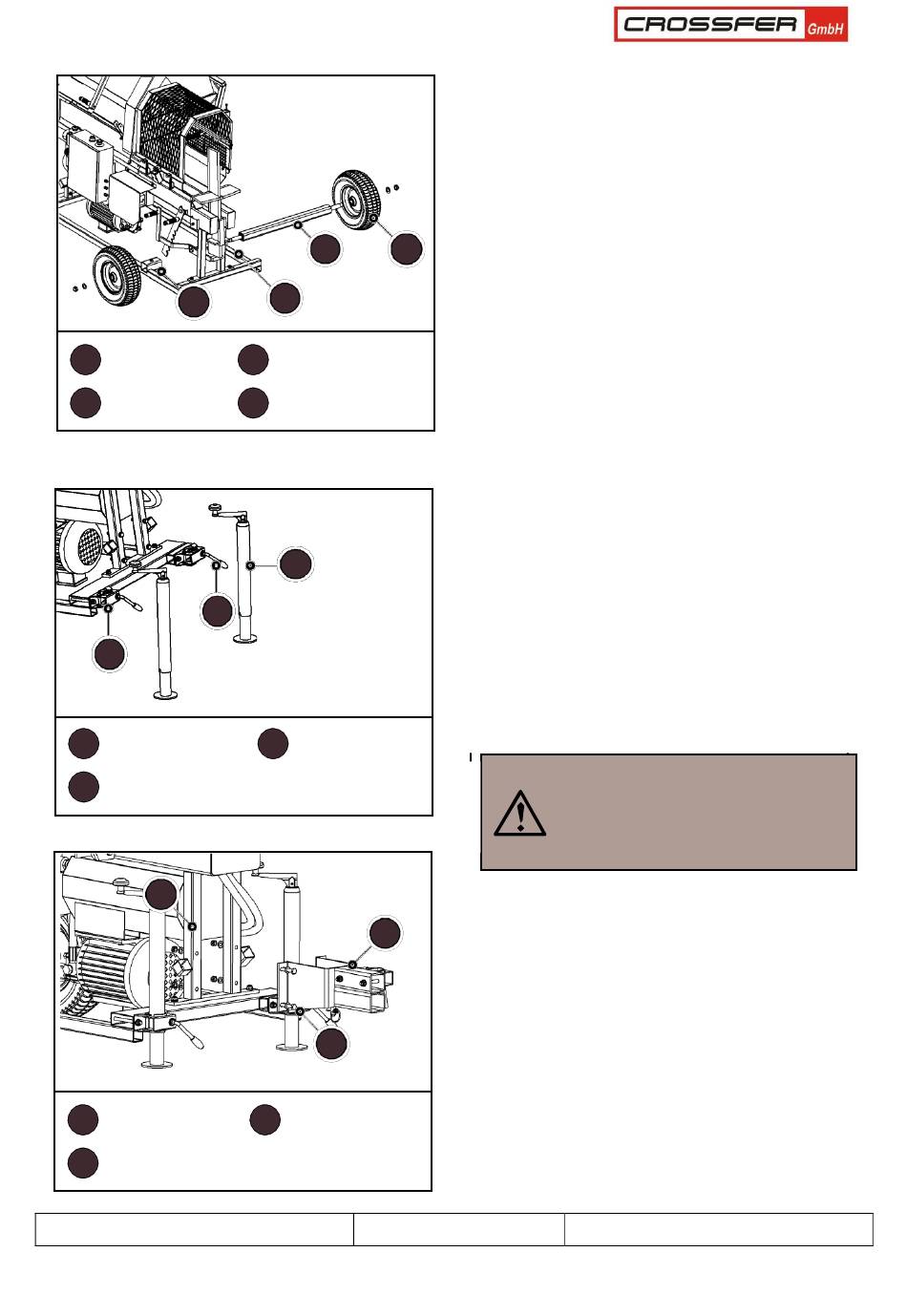

Führen Sie die Radachse (3) durch die Radaufhängung
(4) durch (Siehe Zeichnung links).
Befestigen Sie die Räder (5) auf beiden Seiten an der
Radachse, mittels zwei M10X60 Schrauben mit
Unterlegscheibe und M20 Muttern.
Bringen Sie die Räder am Rahmen (6) in die korrekte
Position und befestigen Sie diese an der
Radaufhängung (4) mittels zwei M10X25 Schrauben
und M10 Muttern.
1
1
Lösen Sie den Feststellhebel (7) indem Sie diesen
gegen den Uhrzeigersinn drehen.
Montieren Sie die Stützfüße (8) an die
Befestigungseinheit (9). Befestigen Sie diese indem
Sie den Feststellhebel im Uhrzeigensinn drehen.
Lassen Sie die Maschine nun langsam und
vorsichtig zu Boden und entfernen Sie die Seile.
Lösen Sie erneut den Feststellhebel und stellen Sie
die Stützfüße auf höhe der Räder ein das die
Maschine in der Waage steht. Befestigen Sie den
Feststellhebel wieder.
Die Stützfüße müssen während der Arbeit
ausgefahren sein um einen Sicheren
Stand zu gewährleisten. Zum Transport
müssen Sie Hochgestellt werden.
Montieren
Sie
das
Verbindungsstück
m i t t e l s M10X60 Schrauben (11), M10 Muttern und
Unterlegscheiben (12).
Copyright by CROSSFER GmbH
1
1
0
1
0
(10)
