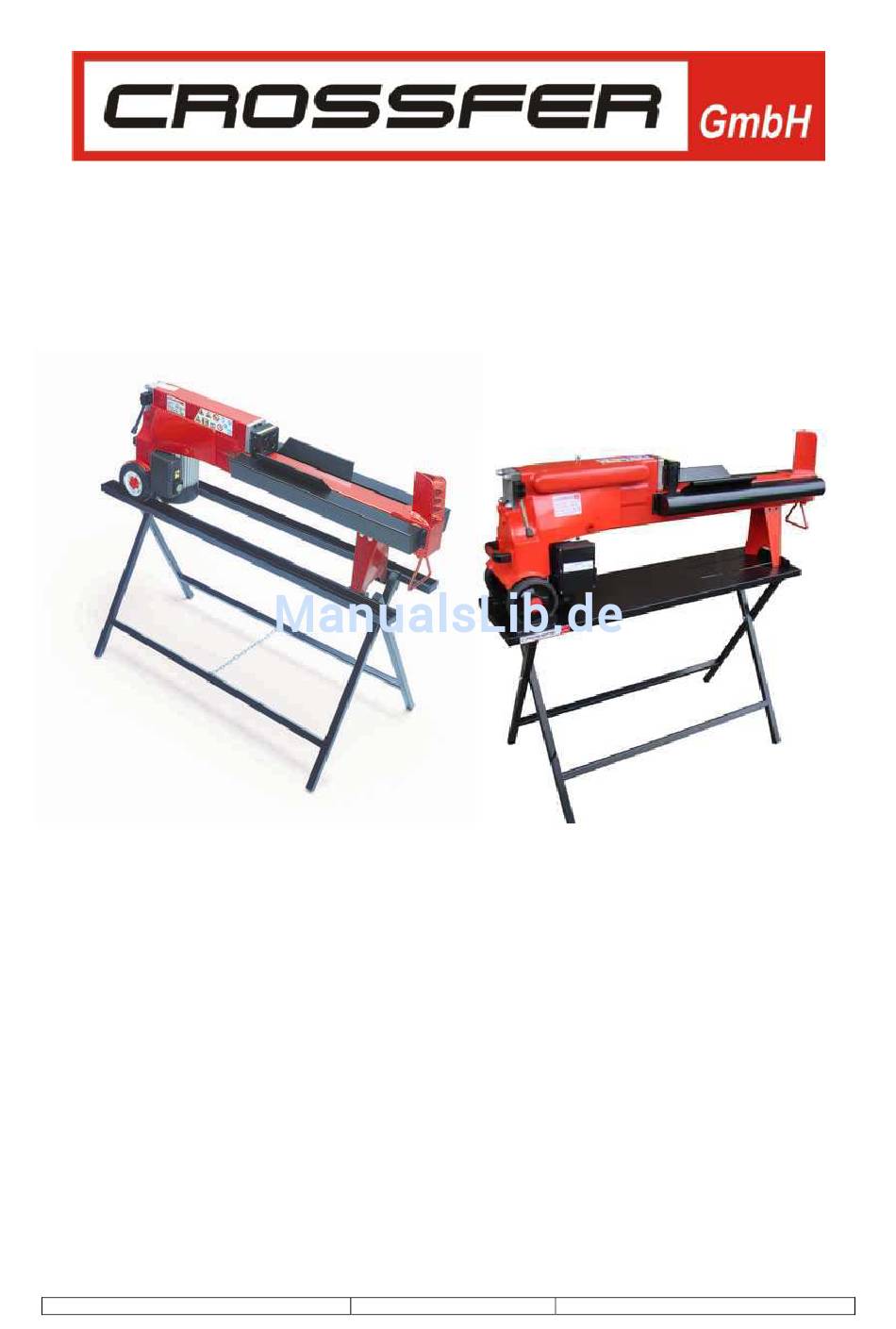

Holzspalter
LS5T-52 vario und LS7T-52
Bedienungs- und Montageanleitung
Bitte lesen Sie diese Bedienungsanleitung vor der ersten
Inbetriebnahme aufmerksam und komplett durch.
Bewahren Sie die Anleitung für spätere Zwecke
sorgfältig auf.
Version 1.1 vom 29.03.2008
Seite 1 von 26
Copyright by CROSSFER GmbH
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für CROSSFER LS5T-52 vario
Inhaltszusammenfassung für CROSSFER LS5T-52 vario
- Seite 1 Holzspalter LS5T-52 vario und LS7T-52 Bedienungs- und Montageanleitung Bitte lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme aufmerksam und komplett durch. Bewahren Sie die Anleitung für spätere Zwecke sorgfältig auf. Version 1.1 vom 29.03.2008 Seite 1 von 26 Copyright by CROSSFER GmbH...
- Seite 2 Ankündigung Verbesserungen und Änderungen an dieser Bedienungsanleitung vorzunehmen, die aufgrund von Druckfehlern, Ungenauigkeiten oder Verbesserungen an Geräten notwendig werden. Ebenso behält sich die CROSSFER GmbH das Recht vor, jederzeit technische Änderungen an den Geräten vorzunehmen. Änderungen dieser Art werden in späteren Ausgaben dieser Bedienungsanleitung berücksichtigt.
-
Seite 3: Inhaltsverzeichnis
Das Auspacken / Verpackungsinhalt / Betriebsvorbereitungen ..11 Die Gerätebeschreibung..............12 Bedienung des Holzspalters ..............12-19 Kontrolle des Ölstands ..............20 Austauschen des Hydrauliköls / geeignete Ölsorten ......21 Spaltdruckverstellung ................22 Technische Daten................23 Fehlerbehebung / Diagrame ..............24 Teile-Schemata .................25-26 Version 1.1 vom 29.03.2008 Seite 3 von 26 Copyright by CROSSFER GmbH... - Seite 4 Version 1.1 vom 29.03.2008 Seite 4 von 26 Copyright by CROSSFER GmbH...
-
Seite 5: Unfallverhütung
Beseitigen Sie das Spaltgut und die Späne regelmäßig. ACHTUNG! wird dringend davon abgeraten, überlagertes und völlig trockenes Holz zu spalten. Dieses Material wird in den meisten Fällen nicht „Gespalten“, sondern birst explosionsartig auseinander. Version 1.1 vom 29.03.2008 Seite 5 von 26 Copyright by CROSSFER GmbH... -
Seite 6: Sicherheitshinweise
- eventuell genutzte Werkzeuge von der Maschine entfernt wurden (Schraubenschlüssel etc.) - alle Schrauben, Muttern, Schlauchklemmen Hydraulikanschlüsse fest angezogen sind. - ausreichend Hydrauliköl im Tank vorhanden ist. - sich Gerät einem einwandfreien Zustand befindet. Version 1.1 vom 29.03.2008 Seite 6 von 26 Copyright by CROSSFER GmbH... -
Seite 7: Richtige Bekleidung
Elektroanschlüssen des Gerätes vor, lassen Sie diese von unserem Service oder einem autorisierten Fachmann durchführen. ● BRANDVERHÜTUNG Während der Arbeit und dem Nachfüllen des Hydrauliköls nicht Rauchen, Funken und offenes Feuer fernhalten. Version 1.1 vom 29.03.2008 Seite 7 von 26 Copyright by CROSSFER GmbH... -
Seite 8: Holz Überprüfen
Rücklauf automatisch. Halten Sie Ihre Finger fern von den Spalten in unvollständig gespaltenem Holz. Diese können sich mit gewaltiger Kraft schließen und Ihre Finger zerquetschen. Entfernen Sie verkeilte Holzstücke nie mit den bloßen Händen. Version 1.1 vom 29.03.2008 Seite 8 von 26 Copyright by CROSSFER GmbH... - Seite 9 Hydraulik auf Undichtigkeiten. Der Netzschalter –Anschluss und die Bedienungshebel stets trocken und sauber halten. ● SICHERE LAGERUNG Stellen Sie sicher, dass der Holzspalter für unberechtigte Personen, allen Dingen für Kinder, unzugänglich aufbewahrt wird. Version 1.1 vom 29.03.2008 Seite 9 von 26 Copyright by CROSSFER GmbH...
-
Seite 10: Sehr Wichtige Bedienungsschritte
Belüftungsschraube am LS7T-52 Wird die Belüftung während des Betriebs nicht geöffnet, wird die eingeschlossene Luft permanent komprimiert und wieder dekomprimiert. Dieser ständig wiederkehrende Überdruck Hydraulikanlage wird Gerät dauerhaft beschädigen! Version 1.1 vom 29.03.2008 Seite 10 von 26 Copyright by CROSSFER GmbH... -
Seite 11: Das Auspacken / Verpackungsinhalt / Betriebsvorbereitungen
E Rücklaus-Stoppblech Optional: Arbeitstisch (AT52) 1.a Verpackungsinhalt LS7T-52 Wie LS5T-52 vario und zusätzlich eine 10cm Schubkolbenverlängerung 2. Betriebsvorbereitung 1. Montieren Sie den Stützfuß B, mittel des beiliegenden Montagematerials D unter das Gerät. 2. Heben sie den Holzspalter auf eine ca. 60 cm hohe, flache und stabile Werkbank oder den Arbeitstisch AT52 (Zubehör). -
Seite 12: Die Teile Des Gerätes
1. Öltank 11. Räder 2. Hydraulik-Schieber 12. Griff 3. Arbeitstisch 13. Hydraulik-Bedienhebel 4. Spaltkeil 14. Handschutz (Modellabhängig) 5. Griff 6. Stützfußes 7. Federschutzblech 8. Motor-Tastschalter 9. Motor 10. Elektrokasten Version 1.1 vom 29.03.2008 Seite 12 von 26 Copyright by CROSSFER GmbH... -
Seite 13: Bedienung Des Holzspalters
Hydraulikschieber fährt aus. Der Holzspalter bleibt aus Sicherheitsgründen sofort stehen, sobald eine Hand die Steuerung verlässt. Der Stammschieber fährt nur in Ausgangsstellung zurück, nachdem beide Hände die Steuerungen nicht mehr betätigen. Version 1.1 vom 29.03.2008 Seite 13 von 26 Copyright by CROSSFER GmbH... - Seite 14 (nur LS7T-52) oder ausgezogener Varioverlängerung (nur LS5T-52 vario) Den Druck des Holzspalters nie mehr als 5 Sekunden auf den zu spaltenden Stemm ausüben, da die Maschine ansonsten überlastet wird und Beschädigungen die Folge wären! Beenden Sie in diesem Fall den Spaltversuch und drehen Sie den Stamm um 90°...
- Seite 15 4. nehmen Sie nun die Hand vom Tastschalter, halten jedoch den Hydraulik-Bedienhebel weiter gedrückt. 5. Greifen Sie mit der rechten Hand das bereitliegende Stoppblech und setzen Sie es in die gewünschte Bohrung ein. Version 1.1 vom 29.03.2008 Seite 15 von 26 Copyright by CROSSFER GmbH...
-
Seite 16: Die Anwendung Des Vario Holzschiebers (Nur Ls5T-52 Vario)
6. Die Anwendung des vario Holzschiebers (nur LS5T-52 vario) 1. Ziehen Sie den schwarzen Sicherungsbolzen aus der Kolbenstange nach oben heraus. 2. Greifen Sie den Vario-Druckpilz an der vorderen Druckplatte an und ziehen ihn unter Drehbewegungen, bis zur gewünschten Stellung, nach vorn heraus. - Seite 17 Frontplatte. 3. Stecken Sie die Verlängerung auf und 4. Montieren Sie die Frontplatte mit den arretieren Sie diese mit dem Bolzen. beiliegenden Senkkopfschrauben an der Verlängerung. FERTIG! Version 1.1 vom 29.03.2008 Seite 17 von 26 Copyright by CROSSFER GmbH...
- Seite 18 • Versuchen Sie mit dem Zentrum des Kreuzes möglichst die Mitte des Klobens zu treffen • Schieben Sie das Spaltkreuz immer komplett über den Spaltkeil • Verwenden Sie es niemals als Verlängerung für den Keil Version 1.1 vom 29.03.2008 Seite 18 von 26 Copyright by CROSSFER GmbH...
- Seite 19 4. Diesen Vorgang mit mehreren verschiedenen Keilen wiederholen, bis der Stamm frei kommt. Niemals versuchen einen festgeklemmten Stamm mit Gewalt aus dem Holzspalter zu entfernen. Schwere Körperverletzungen könnten die Folge sein sowie Beschädigungen an der Maschine! Version 1.1 vom 29.03.2008 Seite 19 von 26 Copyright by CROSSFER GmbH...
-
Seite 20: Kontrolle Des Ölstands
Bitte beachten Sie, dass die Ölablassschraube werksseitig mit einer Quetschdichtung abgedichtet ist. Diese Dichtung eignet sich nicht zur nochmaligen Verwendung. Da der Öltank nicht unter Druck steht, können Sie die Ölablassschraube mit jeder geeigneten Dichtung abdichten. Version 1.1 vom 29.03.2008 Seite 20 von 26 Copyright by CROSSFER GmbH... -
Seite 21: Austauschen Des Hydrauliköls / Geeignete Ölsorten
Tank abdichtet. 12. Geeignete Ölsorten Folgende Hydrauliköle werden vom Hersteller des Holzspalters empfohlen: Nutzen Sie ein Marken – Hydrauliköl mit einer 46er Viskosität. Diese Öle können untereinander gemischt werden. Version 1.1 vom 29.03.2008 Seite 21 von 26 Copyright by CROSSFER GmbH... -
Seite 22: Spaltdruckverstellung
DIE EINSTELLSCHRAUBE FÜR DEN MAXIMALEN HYDRAULIKDRUCK SOLLTE NIEMALS NACHGESTELLT WERDEN! Der Druck wurde bereits vom Werk so eingestellt, dass der maximale Hydraulik- druck nicht mehr als 5 Tonnen (LS5T-52 vario), bzw. 7 Tonnen (LS7T-52) überschreitet! Die Einstellschraube wurde mit einer Schraubensicherung versiegelt. -
Seite 23: Technische Daten
Dieses Material wird in den meisten Fällen nicht „Gespalten“, sondern birst explosionsartig auseinander. Elektroanschluss Der Holzspalter muss mit folgender Spannung betrieben werden: 230 V AC +/- 10% (50Hz +/- 1Hz) Version 1.1 vom 29.03.2008 Seite 23 von 26 Copyright by CROSSFER GmbH... -
Seite 24: Fehlerbehebung / Diagrame
Umdrehungen öffnen Kolbenstange oder andere betrieben Stellen lecken Ölablassschraube nicht Schraube festziehen, ggf. Dichtung festgezogen ersetzen Dichtungen sind verschlissen Kontaktieren Sie Ihren Händler 15. Elektrisches Diagram 16. Hydraulische Diagram Version 1.1 vom 29.03.2008 Seite 24 von 26 Copyright by CROSSFER GmbH... -
Seite 25: Teile-Schemata
17. Teileschema Version 1.1 vom 29.03.2008 Seite 25 von 26 Copyright by CROSSFER GmbH... - Seite 26 Version 1.1 vom 29.03.2008 Seite 26 von 26 Copyright by CROSSFER GmbH...
