Verwandte Anleitungen für CROSSFER HSP8T-GAS/Mo13
Inhaltszusammenfassung für CROSSFER HSP8T-GAS/Mo13

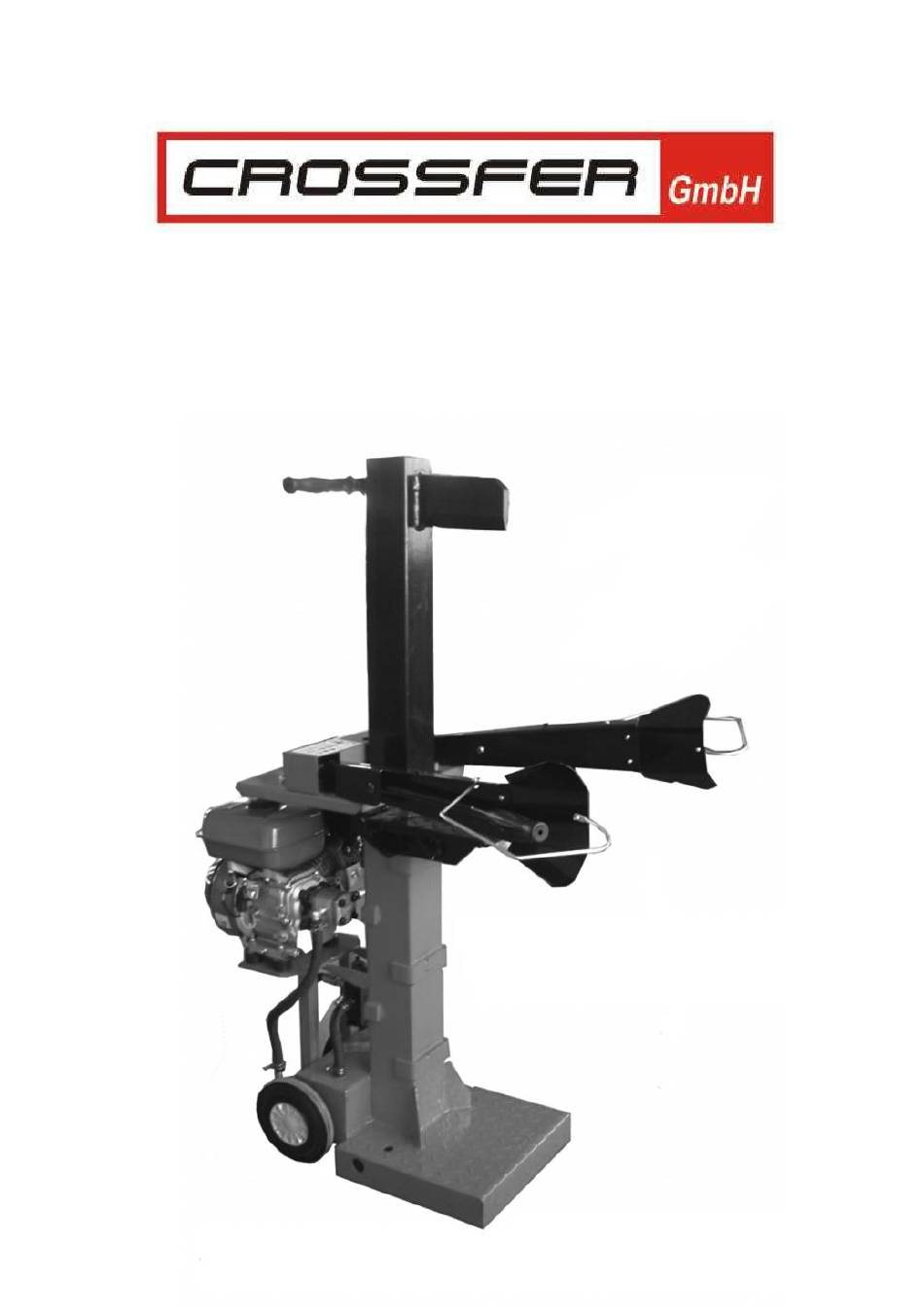

- Seite 1 Bedienungsanleitung HSP8T-GAS/Mo13...
- Seite 2 Diese Bedienungsanleitung wird von CROSSFER GmbH ohne jede Gewährleistung veröffentlicht. CROSSFER GmbH behält sich das Recht vor, jederzeit und ohne vorherige Ankündigung Verbesserungen und Änderungen an dieser Bedienungsanleitung vorzunehmen, die aufgrund von Druckfehlern, Ungenauigkeiten oder Verbesserungen an Geräten notwendig werden. Ebenso behält sich die CROSSFER GmbH das Recht vor, jederzeit technische Änderungen an den Geräten vorzunehmen.
- Seite 3 Motor starten ......................12 Betrieb ........................13 Transport ........................13 Wartungshinweise ....................14 Technische Daten ..................... 15 Hydraulikplan ......................16 Risikofaktoren ......................16 Fehlersuche, Fehlerbehebung .................. 17 Explosionszeichnung ....................18 Version 1.1 Seite 3 von 24 Copyright by CROSSFER GmbH...
- Seite 4 2.Arbeitstisch 3. Benzinmotor 7. Schutzbügel 13. Transportgriff 19. Bedienarme 20.Handschutz 22. Verstellknopf 23. Gehäuse 26. Räder 30. Feststellhebel 43. Spaltguthalter 535, 795, 1050, 1270 Version 1.1 Seite 4 von 24 Copyright by CROSSFER GmbH...
- Seite 5 Deckel des Öltanks sollte während des Betriebs spürbar sein. Achten Sie darauf, dass der Deckel des Öltanks sicher verschlossen ist, bevor Sie die Position des Gerätes verändern. So vermeiden Sie ein Verschütten von Öl. Version 1.1 Seite 5 von 24 Copyright by CROSSFER GmbH...
- Seite 6 Lassen Sie keine Werkzeuge, Holzbretter und andere Dinge im Arbeitsbereich liegen. So können Sie Stolpern und Verletzungen vorbeugen. Halten Sie den Arbeitsbereich sauber und trocken. Beseitigen Sie Sägestaub, Sägespäne und andere Rückstände, um Rutschgefahr zu vermeiden. Version 1.1 Seite 6 von 24 Copyright by CROSSFER GmbH...
- Seite 7 Umherfliegende Splitter können an ihren Augen permanente Schäden verursachen. Tragen Sie deshalb immer eine Schuztbrille. Eine normale Brille ist nicht ausreichend. Brillengläser sind lediglich stosssicher, können das Auge aber nicht vor Fremdkörpern sichern. Version 1.1 Seite 7 von 24 Copyright by CROSSFER GmbH...
- Seite 8 Fachmann oder Ingenieur. Unsachgemässe Selbstmontage kann zu den folgenden Problemen und Gefahren führen: (1) Ölverlust (2) Kein Druck (3) Motor- und Pumpenschaden (4) Druck übersteigt die Belastbarkeit der Zylinder, etc. Version 1.1 Seite 8 von 24 Copyright by CROSSFER GmbH...
- Seite 9 Stellen Sie sicher, dass sich der Spaltkopf nicht nach unten bewegt, wenn Sie nur einen Hebel bedienen. Prüfen Sie ob beide Bedienungshebel in ihre normale Position zurück springen wenn Sie diese loslassen. Version 1.1 Seite 9 von 24 Copyright by CROSSFER GmbH...
- Seite 10 Sie den kürzeren Arbeitshub fixieren. Ein Zurücksetzen des Arbeitsweges auf die ursprüngliche Maximal-Länge können jederzeit durch einfaches Lösen der Flügelmutter, Zurückschieben der Steuerstange und anschließendes Festziehen der Flügelmutter wiederholt werden. Version 1.1 Seite 10 von 24 Copyright by CROSSFER GmbH...
- Seite 11 Spalten Sie nie Holzabschnitte mit vielen hervorstehenden Ästen. Säubern Sie diese durch Beseitigung der Äste sorgfältig. Vorsicht! Knorrige Hölzer mit trockenen Ästen können unter dem Druck des Spaltkeils bersten. Stellen Sie immer den Motor ab, bevor Sie den Arbeitsbereich verlassen. Version 1.1 Seite 11 von 24 Copyright by CROSSFER GmbH...
- Seite 12 HINWEIS: Ein zu schnelles Öffnen des Chokes kann dazu führen das der Motor abgewürgt wird. 4. Stellen Sie den Gashebel (Throttle) auf die gewünschte Geschwindigkeit ein. WICHTIG: Lassen Sie den Motor nach jedem Starten erst 1 Minute ohne Last Warmlaufen. Version 1.1 Seite 12 von 24 Copyright by CROSSFER GmbH...
- Seite 13 Eine Person kann die Maschine problemlos bewegen. Die Last ruht auf den Rädern während sie der Bediener mit einer Hand am Griff der Abdeckplatte fest hält. Die andere Hand befindet sich auf der Abdeckplatte über dem Motor. Version 1.1 Seite 13 von 24 Copyright by CROSSFER GmbH...
- Seite 14 Nach der Füllung des Tanks mit neuem Öl lassen Sie die Maschine drei- bis viermal einen vollständigen Arbeitszyklus durchlaufen. Lassen Sie die Luft sich aus dem Hydraulikkreis austreten bevor Sie die Einfüllstutzen wieder verschließen. Version 1.1 Seite 14 von 24 Copyright by CROSSFER GmbH...
- Seite 15 Höhe d. Gerätes (Kopf oben) 1500mm Höhe d. Gerätes (Kopf zurück) 1020mm Breite d. Gerätes 760mm Tiefe des Gerätes 1000mm Gewicht 135kgs Die tatsächliche Spaltkraft kann um ± 10 % gegenüber dem Nennwert variieren. Version 1.1 Seite 15 von 24 Copyright by CROSSFER GmbH...
- Seite 16 Verletzungen des Bedieners oder anderer Personen in der Nähe des Arbeitsplatzes führen. Halten Sie Hände und Finger jederzeit frei. Die meisten Holzspaltunfälle ereignen sich bei der Rückbewegung des Spaltkopfes Version 1.1 Seite 16 von 24 Copyright by CROSSFER GmbH...
- Seite 17 Äste Holzstück verändern Hydraulik-Schläuche erwärmen - Zu geringer Ölstand - Öl nachfüllen sich - Pumpe ist defekt - Pumpe ersetzen übermäßig - Falsch Ventileinstellung - Ventil nachjustieren Version 1.1 Seite 17 von 24 Copyright by CROSSFER GmbH...
- Seite 18 Explosionszeichnung Version 1.1 Seite 18 von 24 Copyright by CROSSFER GmbH...
- Seite 19 Version 1.1 Seite 19 von 24 Copyright by CROSSFER GmbH...
- Seite 20 M6x15 Schraube Federhülse “O” Ring Ø22x2.4 Winkelschluss Ventil Ventilstange 6.10 Einstellschraube Ventil Aufbau 6.12 M8 Schraubdeckel 6.13 Spezieller Schraubdeckel “O” Ring 6.14 6.15 Federabdeckung 6.16 Entlastungs Druckfeder 6.17 Verschweißte Kugel Version 1.1 Seite 20 von 24 Copyright by CROSSFER GmbH...
- Seite 21 Öltank Bodenplatte Schutzbügel Sicherungshaken Aufnahme 1 Hochdruckleitung 1 Hochdruckleitung 2 Hochdruckleitung 3 Kupplungsflansch Elastomer Ventilsitz Aufnahme 2 Schraube m8x15 Ölfilter Öltankabdeckung Schraube & Mutter m8x55 Feststellschraube Schraube M8x30 Knopf Griff Version 1.1 Seite 21 von 24 Copyright by CROSSFER GmbH...
- Seite 22 Schlauch von Pumpe zum Ventil Hinfluss Ölleitung Rückfluss Ölleitung Schraube M10x40 Mutter M8 Feder Pumpenanschluss Schraube M8x20 Version 1.1 Seite 22 von 24 Copyright by CROSSFER GmbH...
- Seite 23 Version 1.1 Seite 23 von 24 Copyright by CROSSFER GmbH...
- Seite 24 Platz für Ihre Notizen © by CROSSFER GmbH Crossfer GmbH +49 (0)2161 462 29 88 Martinstr. 108 +49 (0)2161 464 3833 D – 41063 Mönchengladbach Email service@crossfer.com Homepage www.crossfer.com Version 1.1 Seite 24 von 24 Copyright by CROSSFER GmbH...
