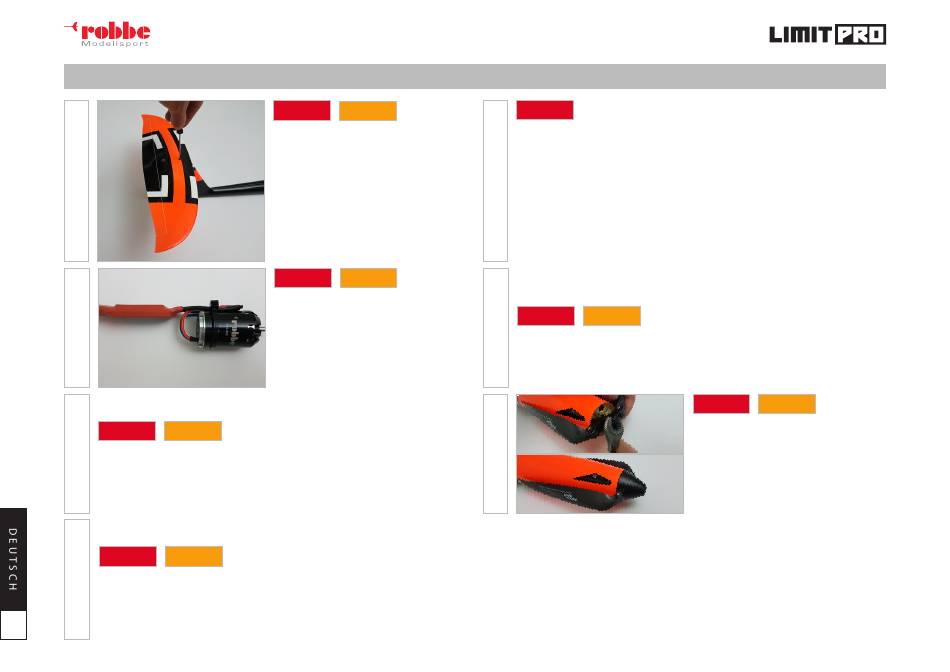

Der gesamte Antriebsstrang kann nun so hinter den Spant in den Rumpf eingeführt werden.
13
Befestigen Sie den Motor mit den M3x6 Schrauben. Regler, Akku und Empfänger können mit Klett
befestigt werden. Der Empfänger indet dabei im hinteren Rumpfteil seinen Platz und sollte gut
gepolstert eingebaut werden.
ARF
PNP
Zum späteren Einstellen des Schwerpunktes kann der Akku in seiner Position variieren. Erst
15
nach dem genauen Ermitteln des Schwerpunktes machen Sie sich eine Markierung an Akku und
Rumpfwand, damit der Schwerpunkt reproduzierbar bleibt.
6
www.modellmarkt24.ch;
www.modellmarkt24.ch;
Bau- und Betriebsanleitung
R U M P F
ARF
PNP
Hängen Sie das Höhenruderhorn in das Gestänge
ein und montieren das Höhenruder mit den M3
Senkschrauben am Rumpf.
ARF
PNP
Verlöten Sie den Regler mit den Kabeln des Motors
wie im Bild dargestellt. Sollte Ihr Regler keine pro-
grammierbare Laufrichtungsumkehr haben, bitte
die Laufrichtung vorab kontrollieren und ggf. durch
Tauschen zweier Kabel ändern!
ARF
Durch das in Neutralposition ixierte Höhenruder und das Servohorn in 90° Stellung, ergibt sich
nun automatisch die endgültige Position des Servos. Die Servodrehachse sollte 90° zum Gestänge
stehen. Warten Sie bis zur vollständigen Aushärtung des Harzes.
Achten Sie darauf, dass das Servo einwandfreie mit dem Rumpf verklebt wird! Eine mangel-
10
hafte Verklebung kann ein Sicherheitsrisiko darstellen und Personen-,- sowie Sachschäden
verursachen!
Auch muss das Gestänge zum Servo eine parallele Linie bilden, um eine möglichst leichtgängi-
ge und präzise Anlenkung zu ermöglichen! Dies kann maßgeblich die späteren Flugeigenschaf-
ten beeinlussen.
ARF
PNP
12
Isolieren Sie die Lötstellen mit Schrumpfschlauch und ixieren Sie die Kabel am Motor mit Hilfe
eines Kabelbinders.
14
www.modellmarkt24.de
www.modellmarkt24.de
ARF
PNP
Montieren Sie das Luftschrauben Mittelteil mit den
Luftschraubenblättern auf der Motorwelle. Achten
Sie auf ein festes, aber gefühlvolles Anziehen der
Mutter. Es handelt sich hier um ein Aluminium
Gewinde!
Achten Sie auf einwandfreien und festen Sitz aller
drehenden Komponenten! Eine mangelhafte
Montage kann ein Sicherheitsrisiko darstellen
und Personen-, sowie Sachschäden verursachen!
