Bau- und Betriebsanleitung
T R A G F L Ä C H E
ARF

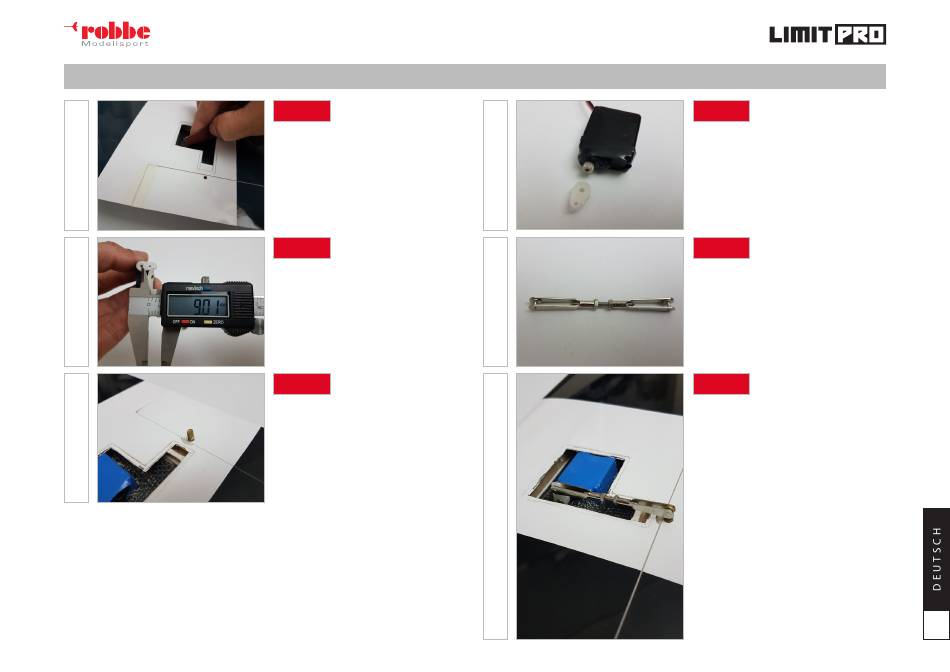

Rauhen Sie die Oberläche in den Querruder-
schächten mit Schmirgelpapier an.
ARF
Nun montieren Sie die Servohebel in 90° Position
auf dem zuvor in Neutral gestelltem Servo. Bohren
Sie im Servohebel ein Loch im Abstand von ca.
9mm zum Abtrieb auf 1,6mm auf.
ARF
Schrauben Sie die Messing Ruderhörner mit
Schraubensicherungslack in die Gewinde in den
Rudern. Dann hängen Sie die Gestänge in die Boh-
rungen an Ruder- und Servohebel ein.
17
19
21
www.modellmarkt24.de
www.modellmarkt24.de
ARF
Entfernen Sie die Laschen vom Servogehäuse.
Danach wird es komplett eingeschrumpft und der
Schrumpfschlauch grob angeschlifen. Stecken Sie
ein Verlängerungskabel auf und führen es durch
die Öfnung in der Traglächenmitte.
ARF
Fertigen Sie nun zwei ca. 55mm lange Gestänge
aus den M2 Gabelköpfen, Muttern und Gewinde-
stangen an.
ARF
Kleben Sie jetzt beide Querruderservos mit leicht
eingedicktem Epoxyharz ein. Die genaue Position
ergibt sich ja nun durch das neutral ixierte Ruder-
blatt, dem 90° Servohebel und der Gestängelänge.
Achten Sie darauf, dass das Servo einwandfrei mit
der Tragläche verklebt wird! Eine mangelhafte
Verklebung kann ein Sicherheitsrisiko darstellen
und Personen-, sowie Sachschäden verursachen!
Zudem muss das Gestänge zum Servo eine
parallele Linie bilden, um eine möglichst leicht-
gängige und präzise Anlenkung zu ermöglichen!
Dies kann maßgeblich die späteren Flugeigen-
schaften beeinlussen.
