Eaton RF-System 251

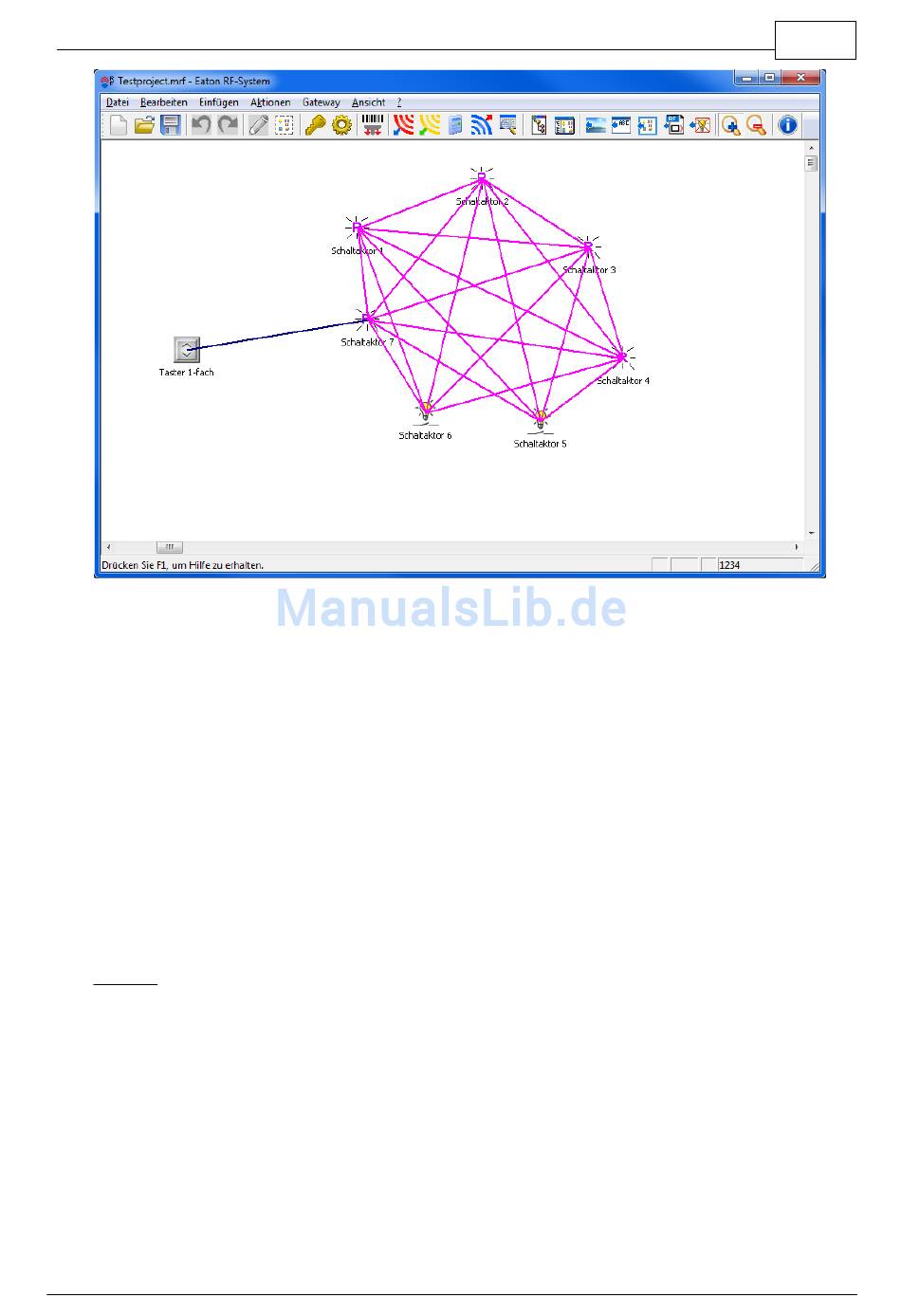

Die blaue Linie geht vom Sensor auf den Gruppenmaster (Schaltaktor 7). Dieser bestätigt den
Befehl, alle anderen sind Gruppenmitglieder.

Konfigurieren der Gruppenschaltung

Diese Funktion dient dazu bei einer Gruppenschaltung die Einstellung für die Verbindung von
einem Sensor zu allen ausgewählten Aktoren der Gruppenschaltung auf einmal durchzuführen. Je
größer die Gruppenschaltung ist desto mehr Zeitersparnis ergibt sich durch diese Funktion.
Damit die Funktion ausgeführt wird muss ein Sensor und mindestens ein mit diesem Sensor
verbundener Aktor (Schaltaktor, Dimmaktor, Analogaktor, Jalousieaktor) im Selektionsmode
ausgewählt sein. Durch Rechtsklick auf den Sensor und Auswahl der Option 'Konfigurieren der
Gruppenschaltung' wird die Funktion ausgeführt. Als Nächstes werden sie aufgefordert den
Sensorkanal auszuwählen falls der ausgewählte Sensor ein Mehrkanalgerät ist. Je nach Auswahl
öffnen sich nun nacheinander die Konfigurationsfenster der verschiedenen Aktortypen. Für jede
Aktortype kann die Funktion für diesen Sensorkanal genau eingestellt werden.
Beispiel:
Gruppenschaltung mehrerer Aktoren verschiedenen Typs von FB-2-fach linke Wippe - Zentral
AUS:
