In dieser Konfiguration wird der Multi-Heizungsaktor nur im Heizmode betrieben, da bei den
Raumcontrollern eine gesonderte Behandlung für Kühlung nicht vorgesehen ist.
Es empfiehlt sich am Multi-Heizungsaktor die Jumper für die Betriebsmode-Sperre für jeden
einzelnen Kanal in diesem Fall auf "nur Heizen" zu stecken. Somit ist sichergestellt dass die
verwendeten Kanäle nicht unbeabsichtigt im Kühl-Mode geschalten werden.
Betrieb mit Room-Manager:
In diesem Fall bekommt jeder verwendete Eingang des Multi-Heizungsaktors die aktuelle
Isttemperatur und die Vorgabe der Solltemperatur vom jeweiligen Raum des Room-Managers.
Jeder Raum kann beliebig viele der 12 Zonen steuern, wobei aber jeder Heizeingang nur einmal
zugewiesen werden darf.

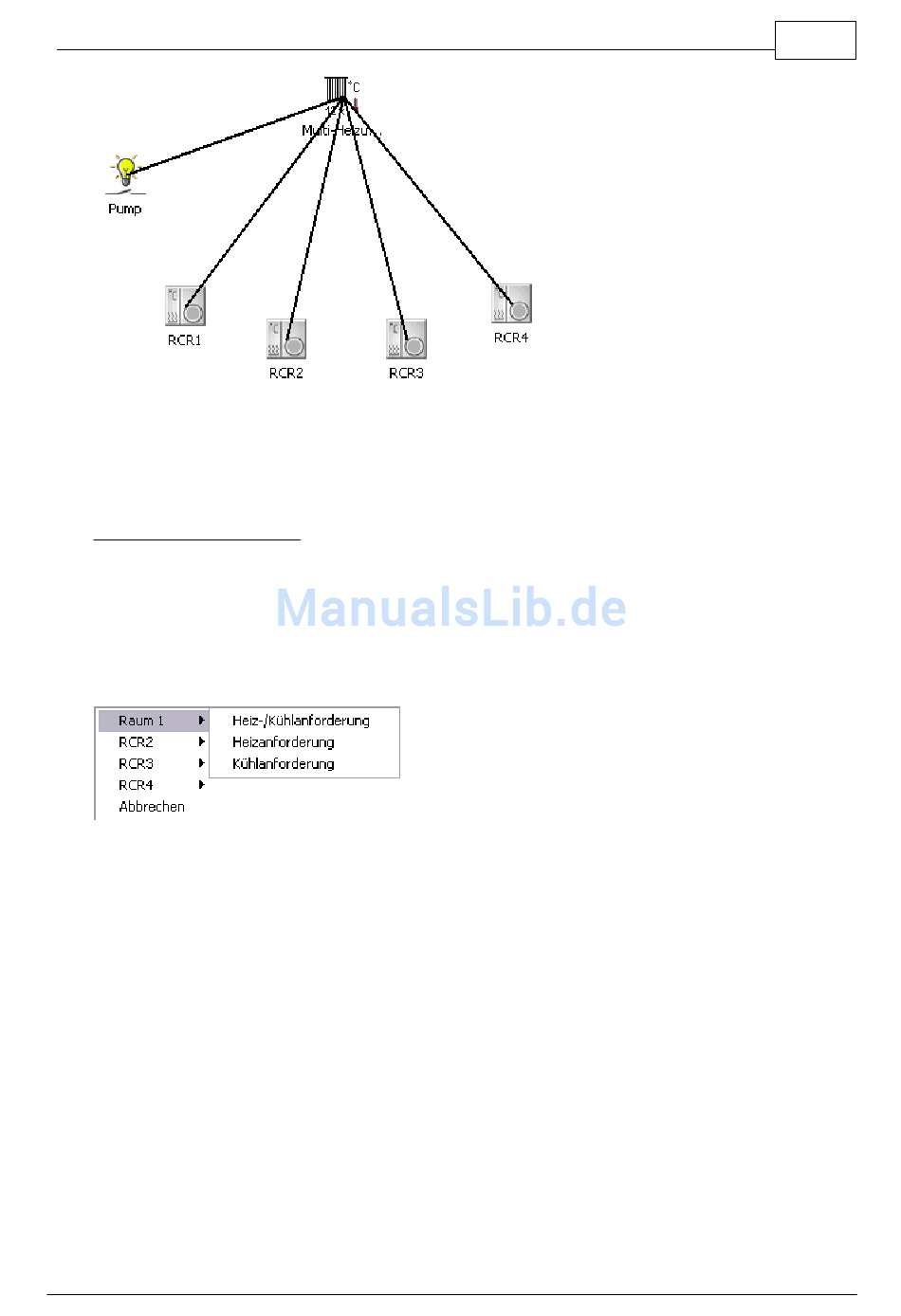

Ob ein Multi-Heizungsaktor Eingang nur Heizen, nur Kühlen oder Heizen und Kühlen soll legt man
beim Ziehen der verbindung fest.
Zuvor muss jedoch sichergestellt werden dass Room-Manager und Multi-Heizungsaktor immer im
selben Betriebsmode arbeiten. Hierzu muss der Room-Manager Ausgang "Betriebsmode
ausgeben" mit dem Multi-Heizungsaktor Kanal "Heizung/Kühlung" verbunden werden.
Die Sollwerte jedes einzelnen Raums sowie die Zeitprogramme können wie gewohnt über die
Room-Manager Konfigurationsfenster eingestellt werden.
