- Seite 1 Ultraschall Durchflussmessgeräte SONOKIT 2-Spuren Betriebsanleitung 05/2009 • SITRANS F...
- Seite 3 Einleitung Sicherheitshinweise Beschreibung SITRANS F Anwendungsplanung Durchflussmessgeräte SONOKIT 2-Spuren Einbau/Montage Anhang Betriebsanleitung Ultraschall-Durchflussmessaufnehmerbausatz zur Nachrüstung mit Messumformern des Typs SITRANS FUS060 oder SITRANS FUS080 05/2009 SFIDK.PS.029.S3.03...
-
Seite 4: Qualifiziertes Personal
Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus. -
Seite 5: Inhaltsverzeichnis
5.4.2 Einbau auf einem Betonrohr ......................39 Schritt 3: Festlegung der Messaufnehmerdaten................41 Schritt 4: Einbau der Schallwandler.....................43 Anhang ..............................45 Nennweitentabelle (DN 200 bis DN 4000)...................45 Korrekturfaktoren .........................47 Messbericht..........................53 Standardabmessungen je nach Einstellungen ................54 Index................................ 57 SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03... - Seite 6 Inhaltsverzeichnis SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
-
Seite 7: Einleitung

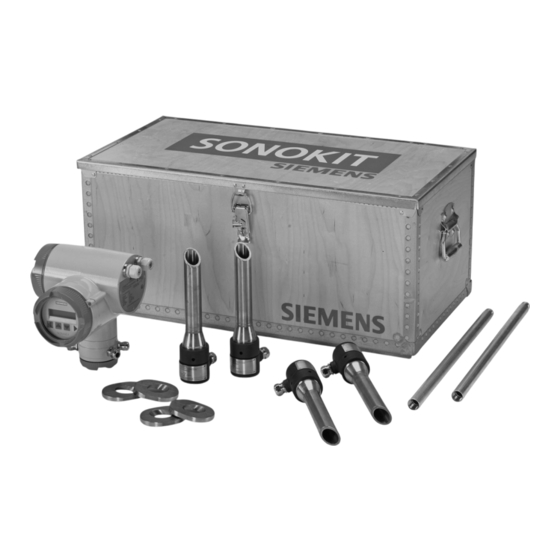

● Tauchfester Satz mit Injektor (1x) ● Zubehör (Werkzeugkasten) ● Messumformer mit Wandmontagebausatz/Klammer (Typ FUS060 oder FUS080) Hinweis Je nach der bestellten Version von SONOKIT ändert sich der Lieferumfang. Der Lieferumfang ist in der Inhaltsliste der Verpackung aufgeführt. SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03... -
Seite 8: Hinweise Zum Lesen Dieses Dokuments
Hinweise zum Lesen dieses Dokuments Diese Anweisungen betreffen nur den Messaufnehmer des Durchflussmesssystems, das aus einem SITRANS F US SONOKIT Nachrüstsatz und einem SITRANS F US Messumformer Typ FUS060 oder FUS080 besteht. Für die Messumformer FUS060 oder FUS080 sind eigene Betriebsanleitungen erhältlich. - Seite 9 Sollten Sie weitere Informationen benötigen oder sollten besondere Probleme auftreten, die in diesem Handbuch nicht ausführlich genug behandelt werden, können Sie die erforderliche Auskunft über Ihren Siemens Ansprechpartner erhalten. Kontaktinformationen über Ihren örtlichen Ansprechpartner finden Sie im Internet: Örtlicher Ansprechpartner (http://www.automation.siemens.com/partner) SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
-
Seite 10: Einleitung
Einleitung 1.4 Weitere Informationen SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03... -
Seite 11: Sicherheitshinweise
Einbaulage oder Abschirmung, der Einbau eines Sicherheitsschutzes oder eines Druckschutzventils. 4. Siemens Flow Instruments kann Sie bei der Auswahl der flüssigkeitsbenetzten Komponenten des Messaufnehmers unterstützen. Die Verantwortung für die Auswahl liegt jedoch vollständig beim Kunden. Siemens Flow Instruments übernimmt keine Haftung für Fehler oder Versagen aufgrund von Materialunverträglichkeit. - Seite 12 7. Entsprechend den Einsatzbedingungen muss der Kunde in regelmäßigen Abständen Prüfungen mit dem Ziel vornehmen, die PED-Zulassung zu erhalten. 8. Reparatur- und Servicearbeiten dürfen nur durch Personal ausgeführt werden, das von Siemens Flow Instruments hierfür zugelassen ist. SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
-
Seite 13: Beschreibung
Der proportionale Faktor K wird durch die Flüssigkalibrierung bestimmt oder durch "Auto" im Falle einer manuellen Programmierung der mechanischen geometrischen Rohrdaten berechnet (nur SONOKIT). Der Schallwandler-Winkel (Θ), der Abstand zwischen den Messaufnehmern (L) und die Rohrabmessungen (Di) sind in der nachstehenden Abbildung aufgeführt. -
Seite 14: Systemaufbau
Senden der Signale von Punkt zu Punkt ergibt sich eine außerordentlich hohe Signalstärke. Systemaufbau Beschreibung Der SITRANS F US SONOKIT Messaufnehmerbausatz zur Nachrüstung dient zum Einbau von ein oder zwei Ultraschallwandler-Baugruppen des Typs SONO 3200 in vorhandene Rohre aus Stahl oder Beton. Strömungsrichtung... - Seite 15 Beschreibung 3.2 Systemaufbau Strömungsrichtung Bild 3-3 2-Spuren-Ultraschall-Durchflussmesser mit 4 Schallwandlern (1A und 1B; 2A und 2B) SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
- Seite 16 Beschreibung 3.2 Systemaufbau SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
-
Seite 17: Anwendungsplanung
Anwendungsplanung Grundvoraussetzungen für die Installation Einbauort Der SONOKIT Messaufnehmer kann sowohl drinnen als auch draußen sowie in ungeschützten Umgebungen installiert werden. Die Schutzart des Schallwandlers ist IP 67 oder in Option IP68. Für einen unterirdischen Einbau wird ein versenkbarer Bausatz empfohlen. -
Seite 18: Einbauort Im System
Einbauort im System Optimaler Einbauort VORSICHT Der Messaufnehmer muss immer vollständig mit Flüssigkeit gefüllt sein. ● Den Durchflussmesser in U-förmigen Rohren einbauen, wenn die Rohre nur teilweise mit Flüssigkeit gefüllt sind oder einen freien Auslass haben. SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03... -
Seite 19: Ausrichtung Des Messaufnehmers
– Einbau in Senkrechtrohren mit freiem Auslass Ausrichtung des Messaufnehmers Horizontal (empfohlen) Hinweis Flüssigkeiten, die abrasive oder andere Partikel enthalten: Den Messaufnehmer in vertikaler oder geneigter Rohrposition einbauen, um den Verschleiß so gering wie möglich zu halten. SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03... - Seite 20 Anwendungsplanung 4.3 Ausrichtung des Messaufnehmers Vertikal Die vertikalen Schallwandler können in vertikaler Position mit Aufwärtsströmung eingebaut werden. Hinweis Die Strömungsrichtung mit einem Pfeil angeben. SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
-
Seite 21: Ein- Und Auslassbedingungen
Teilweise geöffnetes Ventil Mind. 40 x Rohrdurchmesser Pumpen Mind. 20 x Rohrdurchmesser Einfache Winkelstücke Mind. 10 x Rohrdurchmesser Empfohlener Auslass 3 x Rohrdurchmesser Hinweis Bei mehr als einem Winkelstück beträgt der optimale Einlass mind. 40 x Rohrdurchmesser. SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03... - Seite 22 Anwendungsplanung 4.4 Ein- und Auslassbedingungen SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
-
Seite 23: Einbau/Montage
Einbau/Montage Allgemeine Informationen Der Einbau und die Montage des SONOKIT Messaufnehmerbausatzes zur Nachrüstung erfolgt in 5 Schritten: 1. Berechnung der Position des Schallwandler-Halters (Seite 23) 2. Einbau der Schallwandler-Halter (Seite 35) 3. Festlegung der Messaufnehmerdaten (Seite 41) 4. Anschluss des Schallwandlers (Seite 43) 5. - Seite 24 Die Maschine wird durch Vakuum oder Spannband an der Rohrwand befestigt. ● Füller Hinweis Der richtige Füller oder Mörtel schrumpft beim Binden nicht ein. Empfehlenswert ist eine vergleichsweise kurze Bindezeit. Siehe auch Lieferumfang (Seite 5) SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
-
Seite 25: Schritt 1: Position Des Schallwandler-Halters
Schmutz etc. ist. Das Maßband muss eng am Rohr anliegen. Den Umfang (C) ablesen. Die Messung mehrere Male wiederholen, um Ungenauigkeiten zu vermeiden. Die Wandstärke erhält man durch Messung an einem ähnlichen Rohr, dessen Wandstärke zugänglich ist, oder durch Einsicht der Standardwerte. SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03... - Seite 26 Oberseite des Rohrs legen. Wenn sie vollkommen horizontal liegt, schneidet sie die Oberlinie. 3. Auf diese Weise 4 - 5 Punkte auf der Oberlinie des Rohrs markieren. 4. Eine Linie X - X durch die markierten Oberlinienpunkte mit Hilfe eines Winkeleisens ziehen. SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
-
Seite 27: Rohre Bis Zu Dn 1000
Bis zu DN 1000 wird die Schallwandler-Position anhand der Papierrolle berechnet, die mit dem Montagebausatz geliefert wird. Bild 5-1 Zeichenpapier (wird mit SONOKIT bis DN 1000 geliefert). Hinweis Bei SONOKITS über DN 1000 die Punkte direkt auf dem Rohr markieren. - Seite 28 Markierung auf dem Papier 1. Eine Linie x-x durch die Mitte des Papiers ziehen. Sicherstellen, dass die Linie x-x rechtwinklig zum Papierrand ist. 2. Einen Punkt X1 auf der Linie x-x ca. 5 cm vom Papierrand entfernt einzeichnen. SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
- Seite 29 3. Eine Linie X1 im rechten Winkel zu x-x zeichnen. 4. Einen Punkt A auf der Linie X1 einzeichnen. Den Abstand a zwischen X1 und A wie folgt berechnen: a = 0.25 x C C = Rohrumfang SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
- Seite 30 Formel berechnen: d = @d x C (zu @d siehe "Korrekturfaktoren" in der Anlage) Hinweis Es ist nützlich, einen Kreis um P1 und P2 zu ziehen (∅ = 60 mm, r = 30 mm). SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
- Seite 31 Formel berechnen: b = @b x C (zu @b siehe "Korrekturfaktoren" in der Anlage) 7. Die vorherigen Schritte wiederholen, um die Punkte P3 und P4 einzuzeichnen. Die Zeichnungen auf dem Papier sind nun beendet. SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
- Seite 32 1. Das Papier so auf das Rohr legen, dass die Linie X - X auf dem Rohr mit der Oberlinie X1 - X2 auf dem Papier übereinstimmt Das Papier mit Klebeband auf dem Rohr befestigen. SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
- Seite 33 Bei der Vorbereitung eines Stahlrohrs ist es nützlich, mit dem Zentrierkörner einen Kreis mit einem Radius von 30 mm rund um die P-Punkte zu ziehen. Auf diese Weise wird das Ausschneiden der Löcher mit dem Schneidbrenner erleichtert. SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
-
Seite 34: Markierung Direkt Auf Dem Rohr (Dn > 1000)
2. Eine Linie im rechten Winkel zur Oberlinie X - X durch Punkt X ziehen. Hinweis Um die Linie durch X zu zeichnen, einen Streifen Metallfolie um das Rohr legen, um sicherzustellen, dass sich die Linie im rechten Winkel zum Rohr befindet. SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03... - Seite 35 C = Rohrumfang 4. Die Punkte P1 und P2 in einer Entfernung d von Punkt A einzeichnen. d anhand der nachstehenden Formel berechnen: d = @d x C (zu @d siehe "Korrekturfaktoren" in der Anlage) SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
- Seite 36 Formel berechnen: b = @b x C (zu @b siehe "Korrekturfaktoren" in der Anlage) 6. P und P durch Wiederholen der Schritte auf der gegenüber liegenden Seite des Rohrs einzeichnen. SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
-
Seite 37: Schritt 2: Einbau Der Schallwandler-Halter
● die Halter auf Stahlrohren eingebaut werden (Seite 35) oder wie ● die Halter auf Betonrohren eingebaut werden (Seite 39) 5.4.1 Einbau auf Stahlrohren Bohren 1. 4 auf P1 und P2 zentrierte Löcher ausschneiden oder bohren. Abmessungen der Löcher: 60 mm +5/-0. SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03... - Seite 38 Einbau/Montage 5.4 Schritt 2: Einbau der Schallwandler-Halter Einbau der Montageplatten 1. Einen Satz Schallwandler-Halter und Montageplatten auf den Dorn (mit dem Bausatz geliefert) setzen, ohne die Elemente dauerhaft zu befestigen. SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
- Seite 39 Einbau/Montage 5.4 Schritt 2: Einbau der Schallwandler-Halter 2. Die Montageplatten an mindestens 3 Stellen mit den montierten Schallwandler-Haltern und Dornen anheften. SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
- Seite 40 Messung der Wandstärke t und der Montageplatte m bestimmen. c anhand der nachstehenden Formel berechnen: c = (t + m) x 1,15 2. Einsetzen der Schallwandler-Halter. Sicherstellen, dass sie sich auf der gleichen Höhe wie die Innenfläche des Rohrs befinden. SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
-
Seite 41: Einbau Auf Einem Betonrohr
Einbau auf einem Betonrohr Ausführen der Löcher Löcher an den markierten Stellen mit ø 46 mm in die Rohrwand mit einem Winkel von 60° bohren. Hinweis Es wird empfohlen, Spezialbohrmaschinen zu verwenden, siehe oben: Notwendige Werkzeuge (Seite 21) SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03... - Seite 42 Sicherstellen, dass der Dorn nicht mit dem Mörtel in Berührung kommt, da er sich ansonsten nicht mehr entfernen lässt. Der Dorn hält die Schallwandler-Halter an Ort und Stelle, bis der Mörtel gebunden ist. Betonrohr Mörtel Dorn Schallwandler-Halter SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
-
Seite 43: Schritt 3: Festlegung Der Messaufnehmerdaten
⇒ H Abstand zwischen der Schallspur und der Mittelachse des Rohrs, ausgehend von Ha und Hb berechnet. Abstand zwischen den Schallspuren (siehe "Messbericht der Messaufnehmergeometrie, Messaufnehmertyp SONOKIT 2- Spuren") Diese Messungen müssen im Messumformer programmiert werden (siehe eigene Betriebsanleitungen der Messumformer FUS060 oder FUS080). - Seite 44 1. Den Innendurchmeser Di auf der Grundlage des Umfangs C anhand der nachstehenden Formel berechnen: Di = (C / π) - (2 x t) Die genaue Wandstärke t wird mit einem Messschieber gemessen, nachdem die Löcher ausgeführt wurden. 2. Di in den "Messbericht" eingeben. SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
-
Seite 45: Schritt 4: Einbau Der Schallwandler
4. Den Draht ohne Steckanschluss an Position 2 anschließen (siehe unten). 5. Den Draht mit einem Steckanschluss an das Schallwandler-Gehäuse an Position 3 anschließen (siehe unten). 6. Den Draht des Schallwandler-Koaxkabels an Position 1 anschließen (siehe unten). SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03... -
Seite 46: Ausbau Des Klemmengehäuses
Die Drähte von der Anschlusskarte abklemmen. Das Schallwandler-Kabel braucht nicht entfernt zu werden. Das Klemmengehäuse festhalten, während der Anschluss gelöst wird. Dann das Klemmengehäuse vom Schallwandler-Halter abnehmen. VORSICHT Wenn das Klemmengehäuse gedreht wird, können die Drähte bis auf die Kristalle beschädigt werden. SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03... -
Seite 47: Anhang
Durchflussmenge Q und Messaufnehmergröße DN. Formel zur Berechnung der Strömungsgeschwindigkeit: 1273.24 x Q [l/s] 353.68 x Q [m [m/s] or V = [m/s] [mm] [mm] Normalerweise wird der Messaufnehmer so ausgewählt, dass v innerhalb der Messbereiche 1-3 m/s liegt. SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03... - Seite 48 A.1 Nennweitentabelle (DN 200 bis DN 4000) ● Min. Messbereich: 0-1 m/s ● Max. Messbereich: 0-10 m/s m /h l/min. (US) (US) 0.05 0.02 0.01 0.005 10 m/s 1 m/s 0.25 Hinweis SONOKIT 2-Spuren nur DN 200 bis DN 4000 SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
-
Seite 49: Korrekturfaktoren
0,07945 0,16135 0,01175 0,07941 0,16137 0,01200 0,07936 0,16140 0,01225 0,07932 0,16142 0,01375 0,07905 0,16157 0,01400 0,07901 0,16159 0,01425 0,07896 0,16162 0,01450 0,07892 0,16164 0,01475 0,07887 0,16167 0,01500 0,07883 0,16169 0,01525 0,07879 0,16172 0,01550 0,07874 0,16174 SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03... - Seite 50 0,07786 0,16222 0,02075 0,07781 0,16225 0,02100 0,07777 0,16227 0,02125 0,07772 0,16229 0,02150 0,07768 0,16232 0,02175 0,07764 0,16234 0,02200 0,07759 0,16237 0,02225 0,07755 0,16239 0,02250 0,07750 0,16241 0,02275 0,07746 0,16244 0,02425 0,07719 0,16258 0,02450 0,07715 0,16260 SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
- Seite 51 0,07579 0,16333 0,03250 0,07574 0,16335 0,03275 0,07570 0,16338 0,03300 0,07566 0,16340 0,03325 0,07561 0,16342 0,03350 0,07557 0,16345 0,03375 0,07552 0,16347 0,03400 0,07548 0,16349 0,03425 0,07544 0,16352 0,03450 0,07539 0,16354 0,03475 0,07535 0,16356 0,03625 0,07509 0,16370 SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
- Seite 52 0,07373 0,16441 0,04425 0,07369 0,16443 0,04450 0,07365 0,16445 0,04475 0,07360 0,16447 0,04500 0,07356 0,16450 0,04525 0,07351 0,16452 0,04550 0,07347 0,16454 0,04575 0,07343 0,16456 0,04600 0,07338 0,16458 0,04625 0,07334 0,16461 0,04650 0,07330 0,16463 0,04675 0,07325 0,16465 SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
- Seite 53 0,07169 0,16545 0,05600 0,07165 0,16547 0,05625 0,07160 0,16549 0,05650 0,07156 0,16551 0,05675 0,07152 0,16553 0,05700 0,07147 0,16555 0,05725 0,07143 0,16558 0,05750 0,07139 0,16560 0,05775 0,07134 0,16562 0,05800 0,07130 0,16564 0,05825 0,07126 0,16566 0,05850 0,07121 0,16568 SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
- Seite 54 0,06988 0,16635 0,06650 0,06983 0,16637 0,06675 0,06979 0,16639 0,06700 0,06975 0,16641 0,06725 0,06970 0,16643 0,06750 0,06966 0,16645 0,06775 0,06962 0,16647 0,06800 0,06957 0,16649 0,06825 0,06953 0,16652 = Umfang = Wandstärke wird folgendermaßen berechnet: C/π Außendurchmesser, SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
-
Seite 55: Messbericht
Winkel θ Schallwandler 2B (Winkel 2A = 2B ; +/- 0,1º) Schallwandler Trennung Ha h = (Ha + Hb) / 4 (für FUS060) und H = 2 x h (für FUS080) Schallwandler Trennung Hb Kabellänge (Abstand vom Schallwandler zum Umrichter x 2) SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03... -
Seite 56: Standardabmessungen Je Nach Einstellungen
DN 2200 42000 2.2000 0.5390 2.2306 2.2306 DN 2300 45000 2.3000 0.5635 2.3312 2.3312 DN 2400 51000 2.4000 0.5880 2.4319 2.4319 DN 2500 53000 2.5000 0.6125 2.5325 2.5325 DN 2600 60000 2.6000 0.6370 2.6332 2.6332 SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03... - Seite 57 3.7404 DN 3800 130000 3.8000 0.9310 3.8411 3.8411 DN 3900 130000 3.9000 0.9555 3.9417 3.9417 DN 4000 144000 4.0000 0.9800 4.0424 4.0424 *) Bei Systemen, die auf dem FUS080 Messumformer basieren, nur bis zu DN1200. SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
- Seite 58 Anhang A.4 Standardabmessungen je nach Einstellungen SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
-
Seite 59: Index
Festlegung der Messaufnehmerdaten, 21 Festlegung der Wandstärke und des Umfangs, 23 Freier Auslass, 17 Rohrumfang, 23 Rohrwandstärke, 23 Hot Tapping, 6 Schalllaufzeit, 11 Schallwandler-Halter, 33 Sicherheitshinweise, 9 SONO 3200, 12 Internet Strömungsfaktor, 11 Ansprechpartner, 6 Strömungsgeschwindigkeit, 11 SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03... - Seite 60 Index Systemaufbau, 12 Temperaturen: Medien-, Oberflächen- und Raumtemperaturen, 15 Theoretische Kalibrierung, 40 U-förmige Rohre, 16 SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
- Seite 61 Index SONOKIT 2-Spuren Betriebsanleitung, 05/2009, SFIDK.PS.029.S3.03...
-
Seite 62: Weitere Information
Weitere Information www.siemens.com/flow Siemens Flow Instruments A/S Änderungen vorbehalten !A5E02554972! Nordborgvej 81 Bestell-Nr.: A5E02554972 DK-6430 Nordborg Lit.-Nr.: SFIDK.PS.029.S3.03 © Siemens AG 05.2009 www.siemens.com/processautomation...
