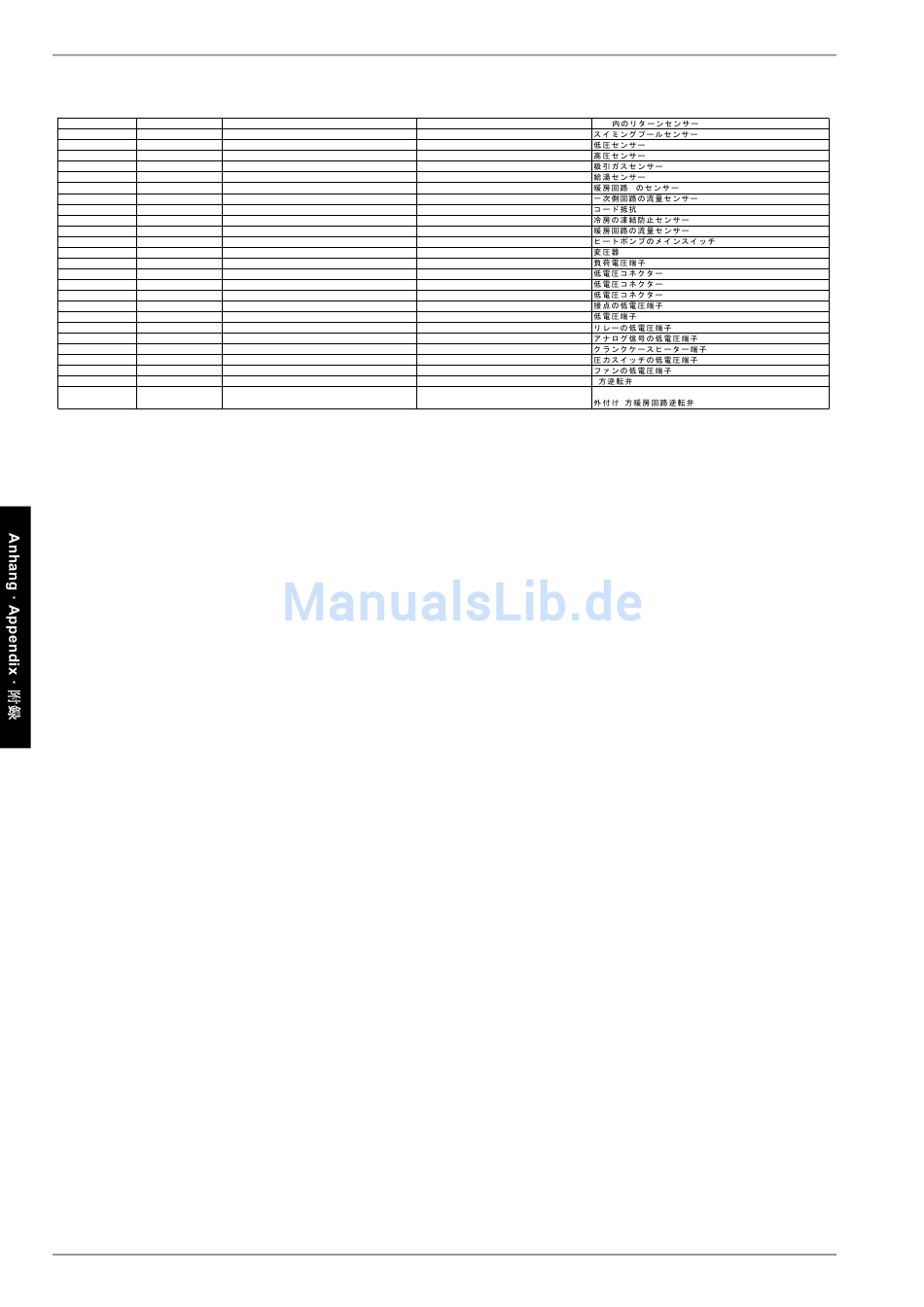

LAJ 60TUR+
-R2.1 /9.A2 Rücklauffühler im DDV
-R20 /10.B6 Schwimmbadfühler
-R25 /10.B6 Niederdrucksensor
-R26 /10.B6 Hochdrucksensor
-R27 /10.B6 Sauggasfühler
-R3 /9.A3 Warmwasserfühler
-R5 /9.B6 Fühler 2. Heizkreis
-R6 /9.A7 Vorlauffühler Primärkreis
-R7 /9.B5 Kodierwiderstand
-R8 /10.B4 Frostschutzfühler Kühlen
-R9 /9.A5 Vorlauffühler Heizkreis
-S1 /7.B3 Hauptschalter Wärmepumpe
-T1 /1.B5 Transformator 230V / 24V
-X1 /7.B3 Klemme Lasteinspannung
-X12 /7.B3 Stecker Kleinspannung
-X13.1 /7.B3 Stecker Kleinspannung
-X13.2 /7.B3 Stecker Kleinspannung
-X3.1 /7.B3 Klemme Kleinspannung Kontakte 24VAC
-X3.2 /7.B3 Klemme Kleinspannung 5VDC
-X3.3 /7.B3 Klemme Kleinspannung Relais 24VAC
-X3.4 /7.B3 Klemme Kleinspannung Analogsignal
-X6 /7.B3 Klemme Ölsumpfheizung
-Xc /7.B3 Klemme Kleinspannung Pressostate 24VAC
-XM2.2 /7.B3 Klemme Kleinspannung Ventilator 24VAC
-Y1 /13.D5 4-Wege-Umschaltventil
-Y12 /13.D6 externes 4-Wege-Heizkreis-Umschaltventil
A-XIV
Return sensor in the DDV
Swimming pool sensor
Low pressure sensor
High pressure sensor
Suction gas sensor
Domestic hot water sensor
Sensor, heating circuit 2
Flow sensor, primary circuit
Coding resistance
Flow sensor, cooling
Flow sensor for heating circuit
Main switch heat pump
Transformer 230V / 24V
Terminal load charge
Plug low voltage
Plug low voltage
Plug low voltage
Terminal low voltage contacts 24VAC
Terminal low voltage 5VDC
Terminal low voltage relay 24VAC
Terminal low voltage analogue signal
Crank case heater terminal
Terminal low voltage pressostats 24VAC
Terminal low voltage fan 24VAC
Four-way reversing valve
external four-way heating circuit reversing
valve
452163.66.54 · FD 9211
DDV
2
230V / 24V
24VAC
5VDC
24VAC
24VAC
24VAC
4
4
