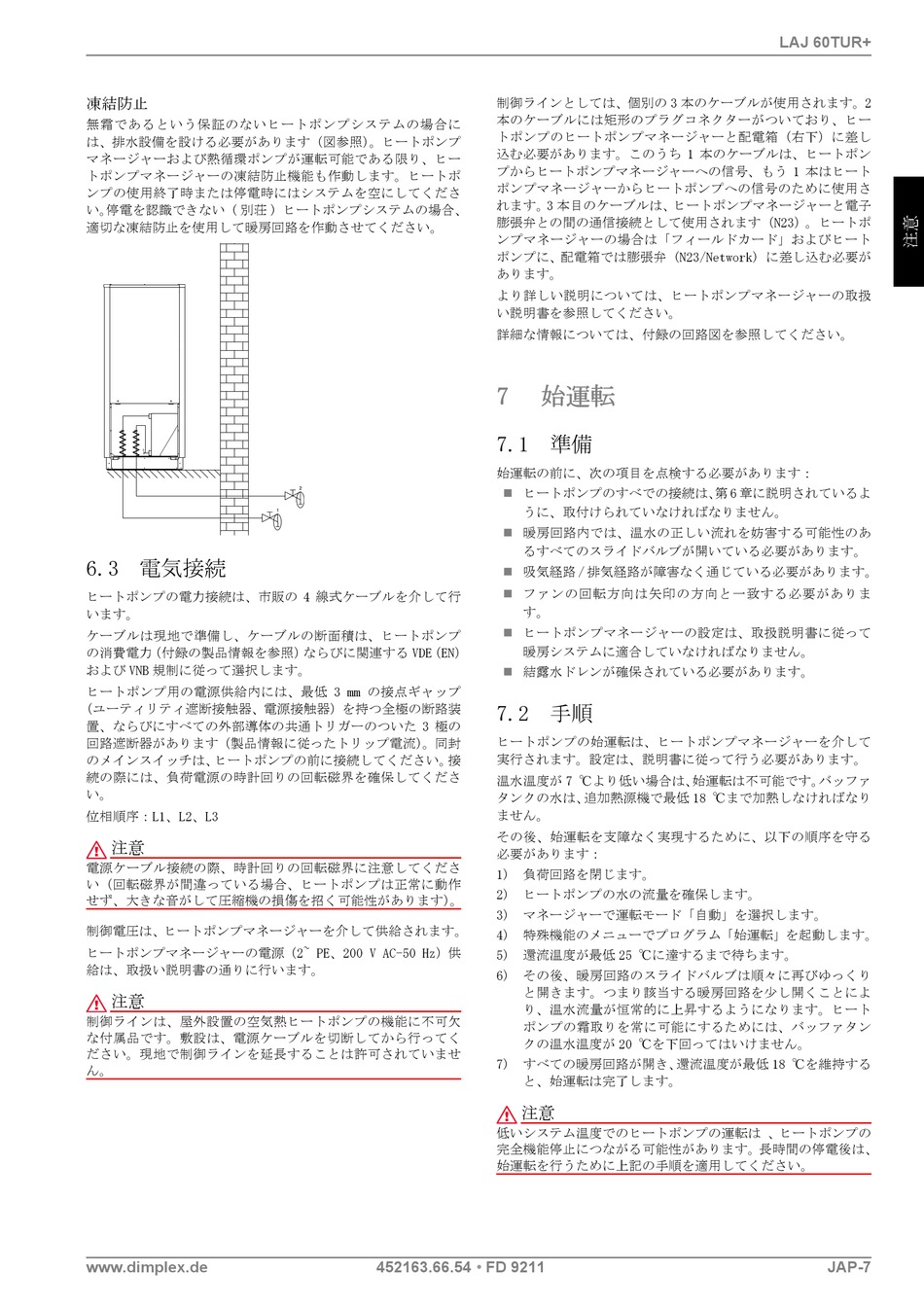

凍結防止
無霜であるという保証のないヒートポンプシステムの場合に
は、排水設備を設ける必要があります（図参照） 。ヒートポンプ
マネージャーおよび熱循環ポンプが運転可能である限り、ヒー
トポンプマネージャーの凍結防止機能も作動します。ヒートポ
ンプの使用終了時または停電時にはシステムを空にしてくださ
い。 停電を認識できない ( 別荘 ) ヒートポンプシステムの場合、
適切な凍結防止を使用して暖房回路を作動させてください。
6.3 電気接続
ヒートポンプの電力接続は、市販の 4 線式ケーブルを介して行
います。
ケーブルは現地で準備し、ケーブルの断面積は、ヒートポンプ
の消費電力 （付録の製品情報を参照） ならびに関連する VDE （EN）
および VNB 規制に従って選択します。
ヒートポンプ用の電源供給内には、最低 3 mm の接点ギャップ
（ユーティリティ遮断接触器、電源接触器）を持つ全極の断路装
置、ならびにすべての外部導体の共通トリガーのついた 3 極の
回路遮断器があります（製品情報に従ったトリップ電流） 。同封
のメインスイッチは、 ヒートポンプの前に接続してください。 接
続の際には、負荷電源の時計回りの回転磁界を確保してくださ
い。
位相順序：L1、L2、L3
注意
電源ケーブル接続の際、時計回りの回転磁界に注意してくださ
い（回転磁界が間違っている場合、ヒートポンプは正常に動作
せず、大きな音がして圧縮機の損傷を招く可能性があります） 。
制御電圧は、ヒートポンプマネージャーを介して供給されます。
ヒートポンプマネージャーの電源（2~ PE、200 V AC-50 Hz）供
給は、取扱い説明書の通りに行います。
注意
制御ラインは、屋外設置の空気熱ヒートポンプの機能に不可欠
な付属品です。敷設は、電源ケーブルを切断してから行ってく
ださい。現地で制御ラインを延長することは許可されていませ
ん。
www.dimplex.de
制御ラインとしては、個別の 3 本のケーブルが使用されます。2
本のケーブルには矩形のプラグコネクターがついており、ヒー
トポンプのヒートポンプマネージャーと配電箱（右下）に差し
込む必要があります。このうち 1 本のケーブルは、ヒートポン
プからヒートポンプマネージャーへの信号、もう 1 本はヒート
ポンプマネージャーからヒートポンプへの信号のために使用さ
れます。3 本目のケーブルは、ヒートポンプマネージャーと電子
膨張弁との間の通信接続として使用されます（N23）。ヒートポ
ンプマネージャーの場合は「フィールドカード」およびヒート
ポンプに、配電箱では膨張弁 (N23/Network) に差し込む必要が
あります。
より詳しい説明については、ヒートポンプマネージャーの取扱
い説明書を参照してください。
詳細な情報については、付録の回路図を参照してください。
7 始運転
7.1 準備
始運転の前に、次の項目を点検する必要があります：

ヒートポンプのすべでの接続は、 第 6 章に説明されているよ
うに、取付けられていなければなりません。
 暖房回路内では、温水の正しい流れを妨害する可能性のあ
るすべてのスライドバルブが開いている必要があります。
 吸気経路 / 排気経路が障害なく通じている必要があります。

ファンの回転方向は矢印の方向と一致する必要がありま
す。

ヒートポンプマネージャーの設定は、取扱説明書に従って
暖房システムに適合していなければなりません。
 結露水ドレンが確保されている必要があります。
7.2 手順
ヒートポンプの始運転は、ヒートポンプマネージャーを介して
実行されます。設定は、説明書に従って行う必要があります。
温水温度が 7 ℃より低い場合は、 始運転は不可能です。 バッファ
タンクの水は、 追加熱源機で最低 18 ℃まで加熱しなければなり
ません。
その後、始運転を支障なく実現するために、以下の順序を守る
必要があります：
1) 負荷回路を閉じます。
2) ヒートポンプの水の流量を確保します。
3) マネージャーで運転モード「自動」を選択します。
4) 特殊機能のメニューでプログラム「始運転」を起動します。
5) 還流温度が最低 25 ℃に達するまで待ちます。
6) その後、暖房回路のスライドバルブは順々に再びゆっくり
と開きます。つまり該当する暖房回路を少し開くことによ
り、温水流量が恒常的に上昇するようになります。ヒート
ポンプの霜取りを常に可能にするためには、バッファタン
クの温水温度が 20 ℃を下回ってはいけません。
7) すべての暖房回路が開き、 還流温度が最低 18 ℃を維持する
と、始運転は完了します。
注意
低いシステム温度でのヒートポンプの運転は 、ヒートポンプの
完全機能停止につながる可能性があります。長時間の停電後は、
始運転を行うために上記の手順を適用してください。
