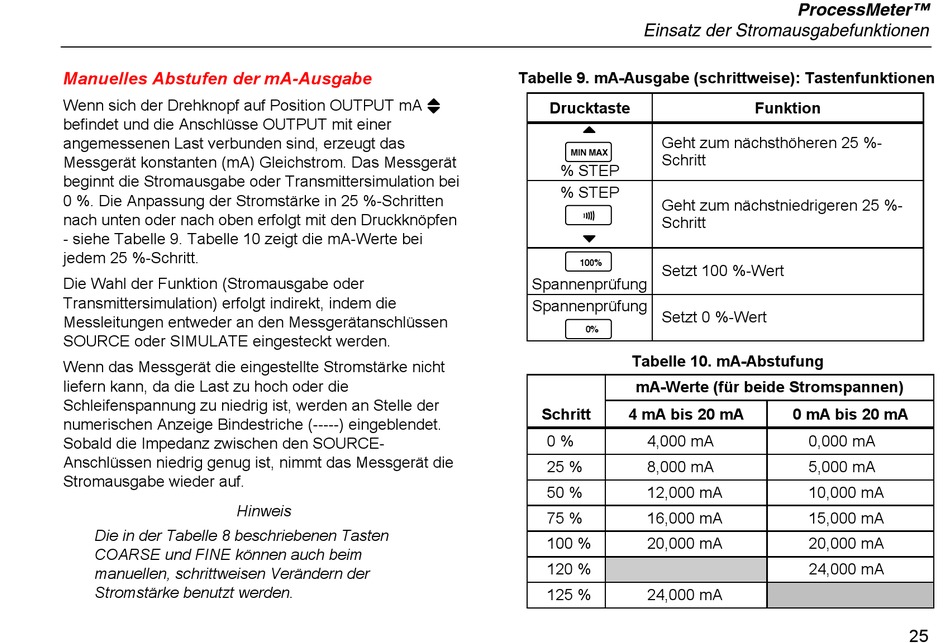

Manuelles Abstufen der mA-Ausgabe
Wenn sich der Drehknopf auf Position OUTPUT mA [
befindet und die Anschlüsse OUTPUT mit einer
angemessenen Last verbunden sind, erzeugt das
Messgerät konstanten (mA) Gleichstrom. Das Messgerät
beginnt die Stromausgabe oder Transmittersimulation bei
0 %. Die Anpassung der Stromstärke in 25 %-Schritten
nach unten oder nach oben erfolgt mit den Druckknöpfen
- siehe Tabelle 9. Tabelle 10 zeigt die mA-Werte bei
jedem 25 %-Schritt.
Die Wahl der Funktion (Stromausgabe oder
Transmittersimulation) erfolgt indirekt, indem die
Messleitungen entweder an den Messgerätanschlüssen
SOURCE oder SIMULATE eingesteckt werden.
Wenn das Messgerät die eingestellte Stromstärke nicht
liefern kann, da die Last zu hoch oder die
Schleifenspannung zu niedrig ist, werden an Stelle der
numerischen Anzeige Bindestriche (-----) eingeblendet.
Sobald die Impedanz zwischen den SOURCE-
Anschlüssen niedrig genug ist, nimmt das Messgerät die
Stromausgabe wieder auf.
Hinweis
Die in der Tabelle 8 beschriebenen Tasten
COARSE und FINE können auch beim
manuellen, schrittweisen Verändern der
Stromstärke benutzt werden.
Einsatz der Stromausgabefunktionen
Tabelle 9. mA-Ausgabe (schrittweise): Tastenfunktionen
Drucktaste
X
Geht zum nächsthöheren 25 %-
M
Schritt
% STEP
% STEP
Geht zum nächstniedrigeren 25 %-
G
Schritt
W
Setzt 100 %-Wert
Spannenprüfung
Spannenprüfung
Setzt 0 %-Wert
Tabelle 10. mA-Abstufung
mA-Werte (für beide Stromspannen)
Schritt
4 mA bis 20 mA
0 %
4,000 mA
25 %
8,000 mA
50 %
12,000 mA
75 %
16,000 mA
100 %
20,000 mA
120 %
125 %
24,000 mA
ProcessMeter™
Funktion
0 mA bis 20 mA
0,000 mA
5,000 mA
10,000 mA
15,000 mA
20,000 mA
24,000 mA
25
