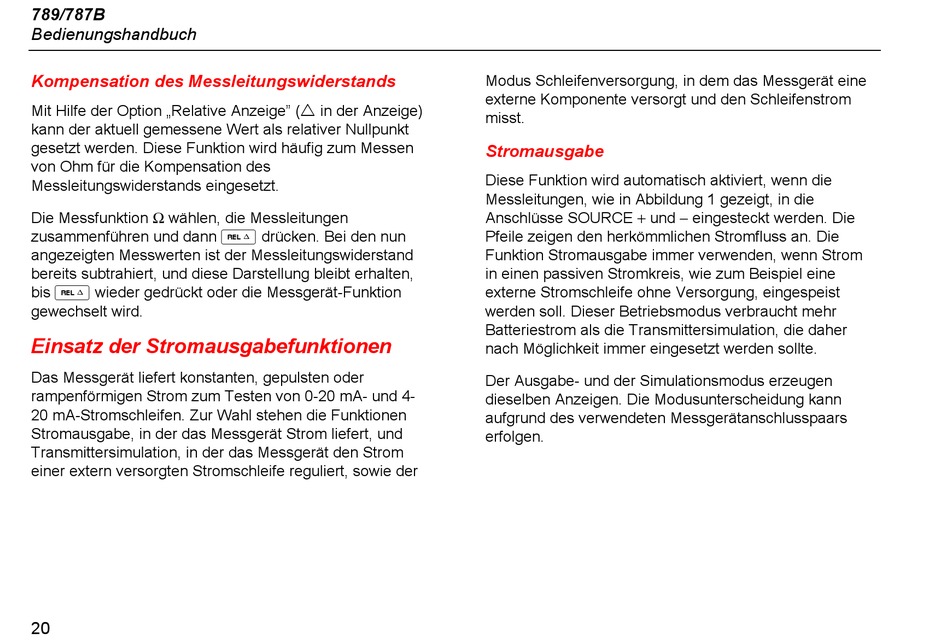

789/787B
Bedienungshandbuch

Kompensation des Messleitungswiderstands

Mit Hilfe der Option „Relative Anzeige" (Q in der Anzeige)
kann der aktuell gemessene Wert als relativer Nullpunkt
gesetzt werden. Diese Funktion wird häufig zum Messen
von Ohm für die Kompensation des
Messleitungswiderstands eingesetzt.
Die Messfunktion Ω wählen, die Messleitungen
zusammenführen und dann r drücken. Bei den nun
angezeigten Messwerten ist der Messleitungswiderstand
bereits subtrahiert, und diese Darstellung bleibt erhalten,
bis r wieder gedrückt oder die Messgerät-Funktion
gewechselt wird.

Einsatz der Stromausgabefunktionen

Das Messgerät liefert konstanten, gepulsten oder
rampenförmigen Strom zum Testen von 0-20 mA- und 4-
20 mA-Stromschleifen. Zur Wahl stehen die Funktionen
Stromausgabe, in der das Messgerät Strom liefert, und
Transmittersimulation, in der das Messgerät den Strom
einer extern versorgten Stromschleife reguliert, sowie der
20
Modus Schleifenversorgung, in dem das Messgerät eine
externe Komponente versorgt und den Schleifenstrom
misst.

Stromausgabe

Diese Funktion wird automatisch aktiviert, wenn die
Messleitungen, wie in Abbildung 1 gezeigt, in die
Anschlüsse SOURCE + und − eingesteckt werden. Die
Pfeile zeigen den herkömmlichen Stromfluss an. Die
Funktion Stromausgabe immer verwenden, wenn Strom
in einen passiven Stromkreis, wie zum Beispiel eine
externe Stromschleife ohne Versorgung, eingespeist
werden soll. Dieser Betriebsmodus verbraucht mehr
Batteriestrom als die Transmittersimulation, die daher
nach Möglichkeit immer eingesetzt werden sollte.
Der Ausgabe- und der Simulationsmodus erzeugen
dieselben Anzeigen. Die Modusunterscheidung kann
aufgrund des verwendeten Messgerätanschlusspaars
erfolgen.
