Fluke ProcessMeter 789 Bedienungshandbuch Seite 21

Nr. Element
Auto Range
Manual Range

400100030
mV
mo np

250 Ω

HART
Schleifenstromversor

gung

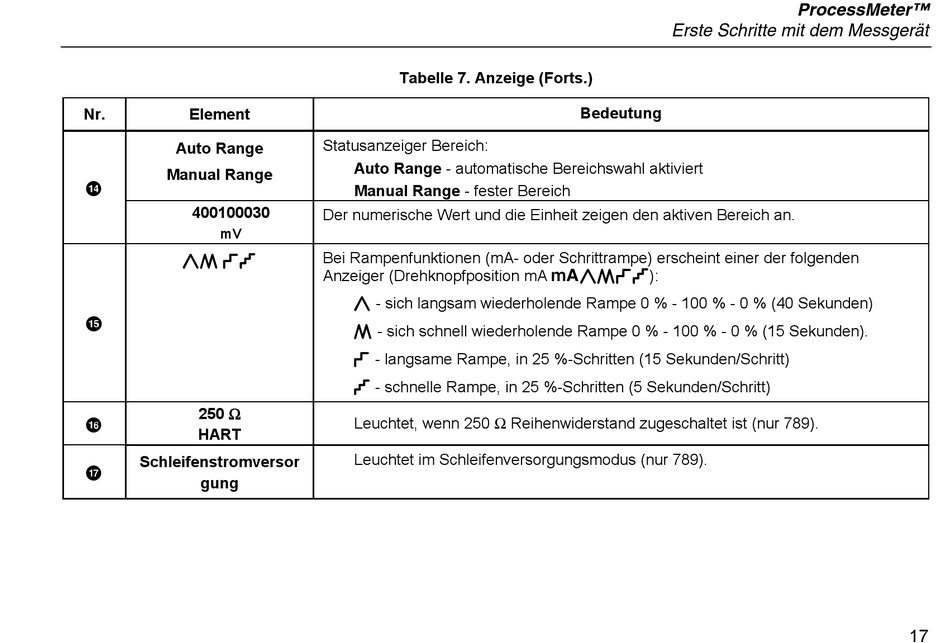

Tabelle 7. Anzeige (Forts.)
Statusanzeiger Bereich:
Auto Range - automatische Bereichswahl aktiviert
Manual Range - fester Bereich
Der numerische Wert und die Einheit zeigen den aktiven Bereich an.
Bei Rampenfunktionen (mA- oder Schrittrampe) erscheint einer der folgenden
Anzeiger (Drehknopfposition mA Ymonp):
m - sich langsam wiederholende Rampe 0 % - 100 % - 0 % (40 Sekunden)
o - sich schnell wiederholende Rampe 0 % - 100 % - 0 % (15 Sekunden).
n - langsame Rampe, in 25 %-Schritten (15 Sekunden/Schritt)
p - schnelle Rampe, in 25 %-Schritten (5 Sekunden/Schritt)
Leuchtet, wenn 250 Ω Reihenwiderstand zugeschaltet ist (nur 789).
Leuchtet im Schleifenversorgungsmodus (nur 789).
Erste Schritte mit dem Messgerät
Bedeutung
ProcessMeter™
17
