789/787B
Bedienungshandbuch
Nr. Anschluss
Messeingang für Strom bis
440 mA, kontinuierlich. (1 A
Ac bis max. 30 Sekunden)

Geschützt mit einer 440 mA-
Sicherung.
Messeingang für Strom bis
30 mA. Geschützt mit einer
mA d

440 mA-Sicherung.
Eingang für Spannung bis
1000 V, Ω, Kontinuität und

V
Diodentest.
Gemeinsame Leitung - bei
COM

allen Messfunktionen.
8

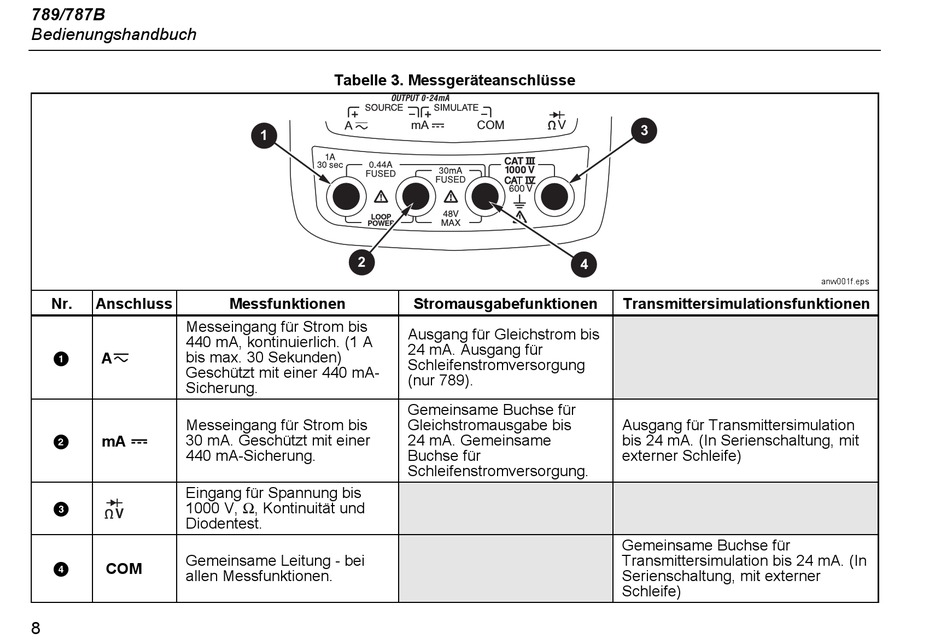

Tabelle 3. Messgeräteanschlüsse
A
1
2
Messfunktionen
Ausgang für Gleichstrom bis
24 mA. Ausgang für
Schleifenstromversorgung
(nur 789).
Gemeinsame Buchse für
Gleichstromausgabe bis
24 mA. Gemeinsame
Buchse für
Schleifenstromversorgung.
V
mA COM
4
Stromausgabefunktionen
3
Transmittersimulationsfunktionen
Ausgang für Transmittersimulation
bis 24 mA. (In Serienschaltung, mit
externer Schleife)
Gemeinsame Buchse für
Transmittersimulation bis 24 mA. (In
Serienschaltung, mit externer
Schleife)
anw001f.eps
