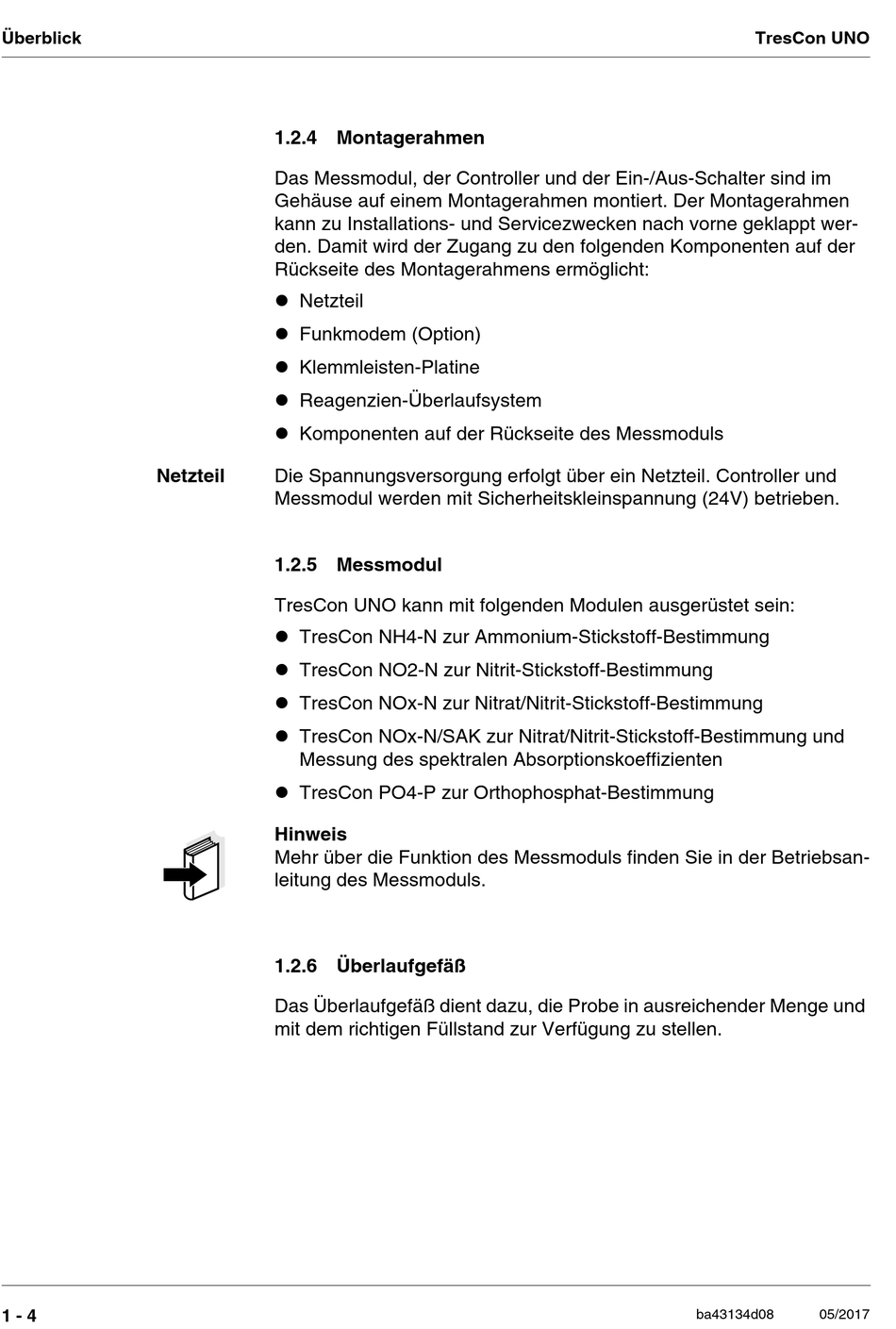

Überblick
Netzteil
1 - 4

1.2.4 Montagerahmen

Das Messmodul, der Controller und der Ein-/Aus-Schalter sind im
Gehäuse auf einem Montagerahmen montiert. Der Montagerahmen
kann zu Installations- und Servicezwecken nach vorne geklappt wer-
den. Damit wird der Zugang zu den folgenden Komponenten auf der
Rückseite des Montagerahmens ermöglicht:
 Netzteil
 Funkmodem (Option)
 Klemmleisten-Platine
 Reagenzien-Überlaufsystem
 Komponenten auf der Rückseite des Messmoduls
Die Spannungsversorgung erfolgt über ein Netzteil. Controller und
Messmodul werden mit Sicherheitskleinspannung (24V) betrieben.

1.2.5 Messmodul

TresCon UNO kann mit folgenden Modulen ausgerüstet sein:
 TresCon NH4-N zur Ammonium-Stickstoff-Bestimmung
 TresCon NO2-N zur Nitrit-Stickstoff-Bestimmung
 TresCon NOx-N zur Nitrat/Nitrit-Stickstoff-Bestimmung
 TresCon NOx-N/SAK zur Nitrat/Nitrit-Stickstoff-Bestimmung und
Messung des spektralen Absorptionskoeffizienten
 TresCon PO4-P zur Orthophosphat-Bestimmung
Hinweis
Mehr über die Funktion des Messmoduls finden Sie in der Betriebsan-
leitung des Messmoduls.
1.2.6 Überlaufgefäß
Das Überlaufgefäß dient dazu, die Probe in ausreichender Menge und
mit dem richtigen Füllstand zur Verfügung zu stellen.
TresCon UNO
ba43134d08 05/2017
