3.3.3.2 Anschließen des IOT2000 Input Module Sink/Source
Voraussetzungen
● Die IOT2000-Baugruppe ist von der Spannungsversorgung getrennt.
Brand- und Stromschlaggefahr
Der Ein/Aus-Schalter trennt das Gerät nicht von der Spannungsversorgung. Es besteht
Stromschlaggefahr, falls das Gerät falsch geöffnet wird oder defekt ist. Ist das Gerät oder
sind Anschlusskabel beschädigt, besteht außerdem Brandgefahr. Tod oder schwere
Körperverletzung können die Folge sein.
Schützen Sie das Gerät daher wie folgt:
• Ziehen Sie den Netzstecker immer dann, wenn das Gerät nicht verwendet wird oder
• Verwenden Sie bei der Schaltschrank-Installation einen zentralen Schalter zur Trennung
Anschließen von Digitaleingängen

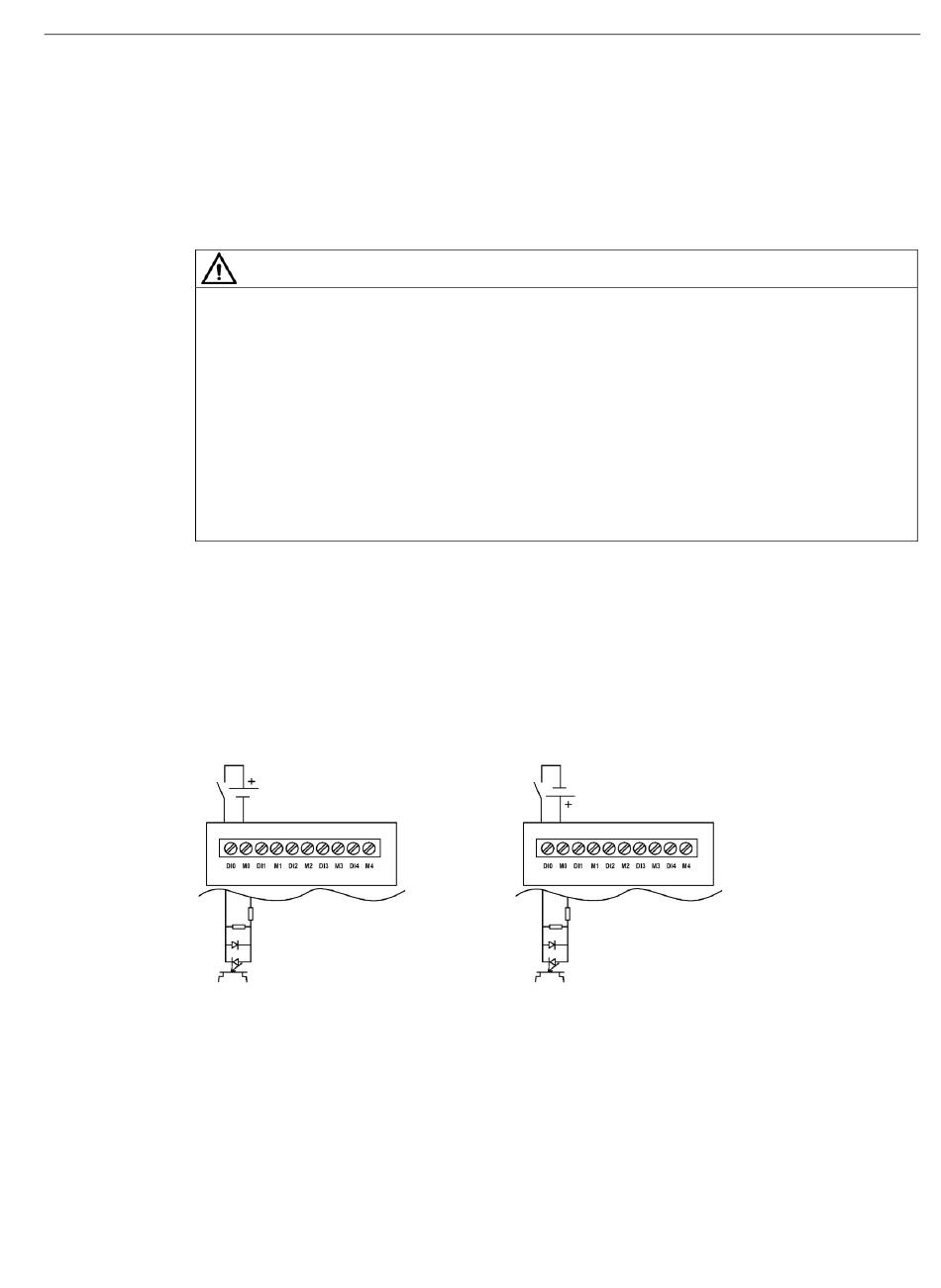

Die unten stehende Abbildung zeigt, wie die Digitaleingänge des IOT2000 Input Module
Sink/Source angeschlossen werden.
24-V-DC-Eingang
Verwendet als P-lesende Eingänge
IOT2000 Extension Modules
Betriebsanleitung, 2018/05, A5E40932611-AB
WARNUNG
defekt ist. Der Netzstecker muss frei zugänglich sein.
der Spannungsversorgung.
Einbau und Anschluss des Geräts
3.3 Anschließen der IOT2000 Extension Modules
24-V-DC-Eingang
Verwendet als M-lesende Eingänge
