Aufbau des SIMATIC IOT2000 Input Module Sink/Source

IOT2000 Input Module Sink/Source

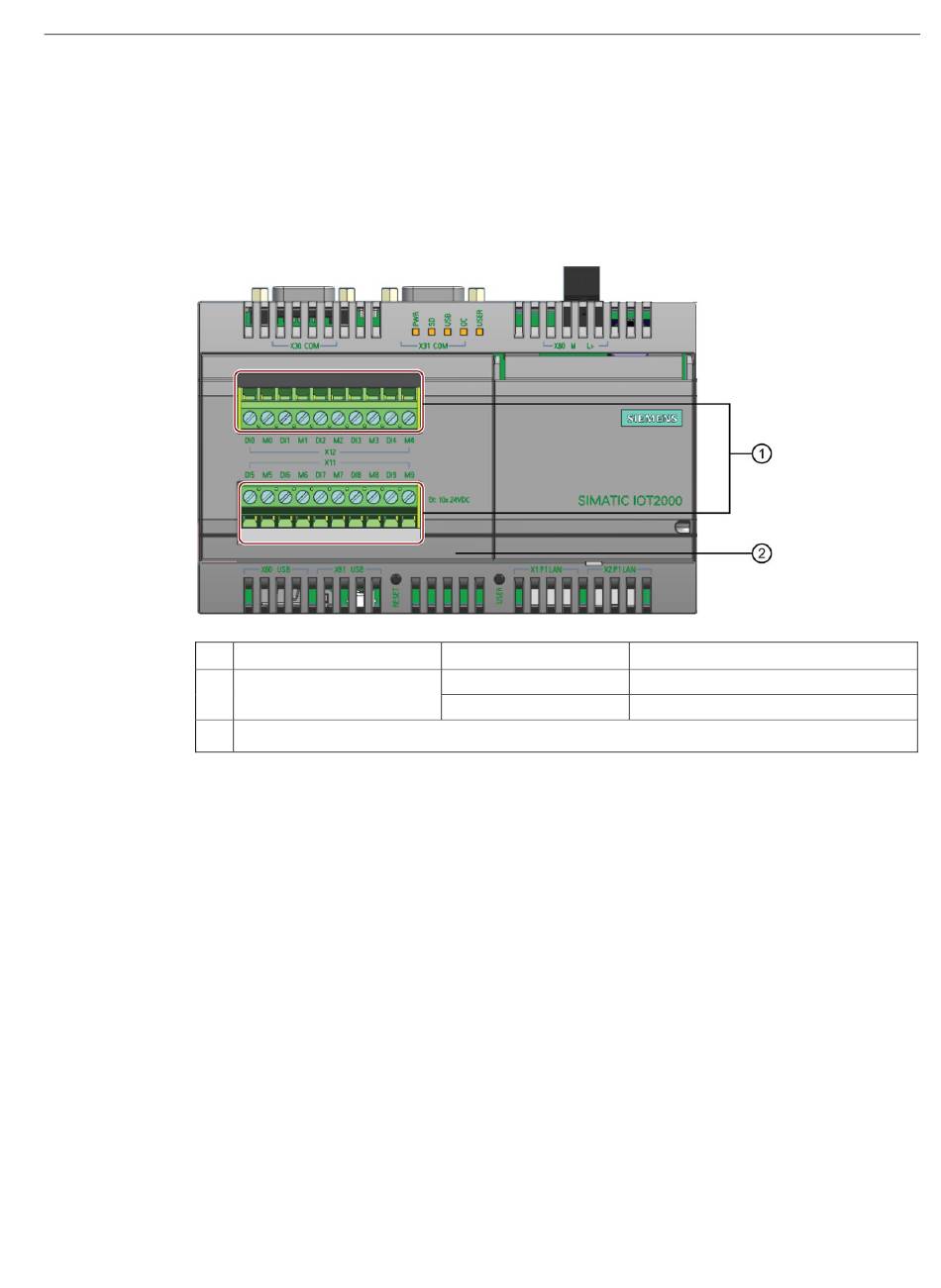

Die folgende Grafik zeigt die Konfiguration und die Schnittstellen des IOT2000 Input Module
Sink/Source..
①
②
1)
Weitere Informationen zur Konfiguration und zu den Schnittstellen von SIMATIC IOT2000
finden Sie in der
IOT2000 Extension Modules
Betriebsanleitung, 2018/05, A5E40932611-AB
Schnittstelle Digitaleingang
Abdeckung des IOT2000 Input Module Sink/Source
M0, M1 bis M9 sind alle mittels optischer Kopplung isoliert.
SIMATIC IOT2020- bzw. SIMATIC IOT2040-Betriebsanleitung.
Schnittstelle
M0–M9
1)
DI0–DI9
1.2 Aufbau der Geräte
Schnittstellenbeschreibung
Masse Digitaleingang
Digitaleingang
