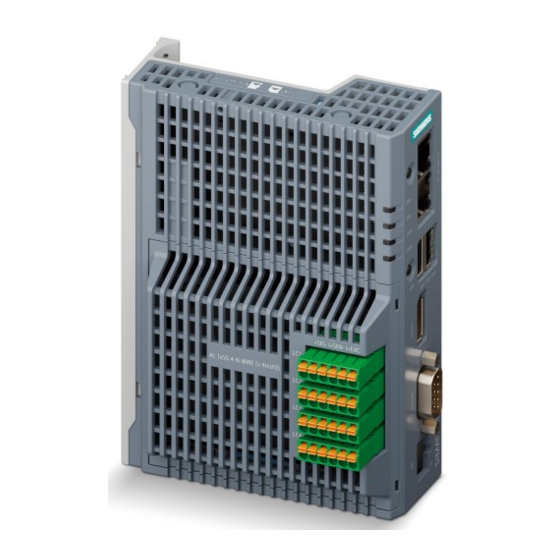

SIMATIC IOT2000 SG-Shield
Betriebsanleitung
7MH4647-0KK00-0AA2
08/2021
A5E50985395-AA
Getting Started
Einleitung
Sicherheitshinweise
Einbauen/Anbauen
Anschließen
Parametrieren
Instandhalten und Warten
Diagnose und
Troubleshooting
Technische Daten
Maßzeichnungen
Bestelldaten
Produktdokumentation und
Support
1
2
3
4
5
6
7
8
9
10
11
A
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens SIMATIC IOT2000 SG-Shield
Inhaltszusammenfassung für Siemens SIMATIC IOT2000 SG-Shield
- Seite 1 Getting Started Einleitung Sicherheitshinweise Wägesysteme Einbauen/Anbauen IIOT Wägetechnik-Lösungen SIMATIC IOT2000 SG-Shield Anschließen Parametrieren Betriebsanleitung Instandhalten und Warten Diagnose und Troubleshooting Technische Daten Maßzeichnungen Bestelldaten Produktdokumentation und Support 7MH4647-0KK00-0AA2 08/2021 A5E50985395-AA...
-
Seite 2: Haftungsausschluss
Beachten Sie Folgendes: WARNUNG Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Getting Started ............................5 SIMATIC IOT2000 SG-Shield in Betrieb nehmen..............5 Einleitung .............................. 7 Zweck dieser Dokumentation ....................7 Dokumenthistorie ........................ 7 Bestimmungsgemäßer Gebrauch ..................7 Überprüfung der Lieferung....................7 Lieferumfang ........................8 Hinweis zur industriellen Nutzung ..................8 Security-Hinweise ........................ - Seite 4 Bedeutung der LED Zustände ..................... 29 Bedeutung des Gerätestatus ....................29 Technische Daten..........................31 Maßzeichnungen ..........................33 Bestelldaten ............................35 11.1 Zubehör ..........................35 Produktdokumentation und Support ....................37 Produktdokumentation ...................... 37 Technischer Support ......................37 Index ..............................39 SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA...
-
Seite 5: Getting Started
Um die optimale Leistungsfähigkeit des Geräts zu erzielen, lesen Sie die Betriebsanleitung vollständig. Vorgehensweise 1. Bauen Sie das SIMATIC IOT2000 SG-Shield in die SIMATIC IOT2050 ein. SIMATIC IOT2000 SG-Shield einbauen (Seite 13) 2. Schließen Sie die Wägezellen an das SIMATIC IOT2000 SG-Shield an. - Seite 6 Getting Started 1.1 SIMATIC IOT2000 SG-Shield in Betrieb nehmen SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA...
-
Seite 7: Einleitung
1. Prüfen Sie die Verpackung und die gelieferten Artikel auf sichtbare Schäden. 2. Melden Sie alle Schadenersatzansprüche unverzüglich dem Spediteur. 3. Bewahren Sie beschädigte Teile bis zur Klärung auf. 4. Prüfen Sie den Lieferumfang durch Vergleichen Ihrer Bestellung mit den Lieferpapieren auf Richtigkeit und Vollständigkeit. SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA... -
Seite 8: Lieferumfang
Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter: https://www.siemens.com/industrialsecurity Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA... -
Seite 9: Transport Und Lagerung
Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber- Bedrohungen erhöhen. Um stets über Produkt-Updates informiert zu sein, abonnieren Sie den Siemens Industrial Security RSS Feed unter: https://www.siemens.com/industrialsecurity Transport und Lagerung Um einen ausreichenden Schutz während des Transports und der Lagerung zu gewährleisten,... - Seite 10 Einleitung 2.9 Hinweise zur Gewährleistung SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA...
-
Seite 11: Sicherheitshinweise
Voraussetzung für den sicheren Einsatz Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und um einen gefahrlosen Betrieb des Geräts sicherzustellen, beachten Sie diese Anleitung und alle sicherheitsrelevanten Informationen. SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA... -
Seite 12: Gesetze Und Bestimmungen
Durch Änderungen am Gerät, insbesondere in explosionsgefährdeten Bereichen, können Gefahren für Personal, Anlage und Umwelt entstehen. • Ändern Sie das Gerät nur wie in der Anleitung zum Gerät beschrieben. Bei Nichtbeachtung werden die Herstellergarantie und die Produktzulassungen unwirksam. SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA... -
Seite 13: Einbauen/Anbauen
Einbauen/Anbauen SIMATIC IOT2000 SG-Shield einbauen Voraussetzung • Das Gerät ist von der Stromversorgung getrennt. Vorgehensweise 1. Lösen Sie die Abdeckung. Drücken Sie vorsichtig die Klinge eines Flachschraubendrehers in die markierten Aussparungen und ziehen Sie vorsichtig an der unteren Schirmabdeckung. 2. Entfernen Sie die Abdeckung. - Seite 14 Einbauen/Anbauen 4.1 SIMATIC IOT2000 SG-Shield einbauen 5. Achtung! Kontaktstifte nicht deformieren. Stecken Sie die Kontaktstifte des SIMATIC IOT2000 SG-Shields passgenau auf die Kontaktbuchsen der Hauptplatine. 6. Befestigen Sie die Abdeckung. Rasten Sie die linke Seite der Abdeckung ein und drücken Sie auf die rechte Seite der Abdeckung, bis die Abdeckung am Gehäuse eingerastet ist.
-
Seite 15: Anschließen
• Trennen Sie das Gerät von der Spannungsversorgung früh genug, sobald sich ein Gewitter nähert. • Berühren Sie während eines Gewitters weder Hauptleitungen noch Datenübertragungskabel. • Achten Sie auf ausreichenden Abstand zu Stromkabeln, Verteilern, Systemen usw. SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA... -
Seite 16: Simatic Iot2000 Sg-Shield Anschließen
④ LEDs (Seite 29) ① ② 1. Schließen Sie das SIMATIC IOT2000 SG-Shield an bis zu 4 Wägezellen Bei 4-Leiter Wägezellen schließen Sie SENSE - und SENSE+ nicht an. Die Wägezellen sind elektrisch parallel geschaltet. Es erfolgt keine Einzelkanaldiagnose. 2. Wählen Sie in der Software aus, ob Sie 4- oder 6-Leiter Wägezellen angeschlossen haben. -
Seite 17: Parametrieren
1. Navigieren Sie zu den Einstellungen des genutzten LAN Netzwerkadapters. Unter Windows 10: Windows "Einstellungen > Netzwerk und Internet > Adaptereinstellungen ändern" 2. Rechtsklicken Sie auf den genutzten LAN-Netzwerkadapter und wählen Sie im Kontextmenü "Eigenschaften". 3. Wählen Sie "Internetprotokoll Version 4 (TCP/IPv4)". SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA... - Seite 18 Die Standard IP-Adresse des Geräts ist 192.168.200.1. Ihr Computer muss sich im gleichen Netzwerk befinden, um mit dem Gerät zu kommunizieren. Ihr Computer kann z. B. die IP- Adresse 192.168.200.2 haben. Die Subnetzmaske wird automatisch eingetragen. (255.255.255.0) 6. Klicken Sie auf die Schaltfläche "OK". SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA...
-
Seite 19: Simatic Iot2050 Parametrieren
– node-red-dashboard – node-red-contrib-modbus – node-red-contrib-bit – @mindconnect/node-red-contrib-mindconnect – node-red-contrib-config 7. Laden Sie das Node-Red Beispielprogramm für SIMATIC IOT2000 SG-Shield (https:// support.industry.siemens.com/cs/ww/de/ps/17781/dl) herunter. 8. Importieren Sie das Node-Red Beispielprogramm für SIMATIC IOT2000 SG-Shield. 9. Klicken Sie auf die Schaltfläche "Deploy". -
Seite 20: Inbetriebnahmeparameter Einstellen
Ordnungszahl Tiefpassfilter (Sei‐ unsigned16 1101 te 24) Tiefe des Mittelwertfilters (Sei‐ float 0,01 3,413333 1105 te 24) Kennwert der Wägezelle (Sei‐ float 4,00000 -4,8 +4,8 1113 te 25) Offset des Nullpunkts float -20000,0 +20000,0 1121 SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA... - Seite 21 4007 für SG-Shield OEM) 0: big endian (MSB first) 1: little endian (LSB first) Byteswap für 32-Bit-Werte (nur unsigned16 4008 für SG-Shield OEM) 0: big endian (MSB first) 1: little endian (LSB first) SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA...
-
Seite 22: Parameterwerte Auslesen
2050 ned16 Bit 0: QI-Flag Bit 1: Wägezelleneingang gestört Bit 2: Checksummenfehler Bit 3: Checksummenfehler (Daten) Bit 4: Watchdogfehler Bit 5: ADC Fehler Bit 6: Temperaturwarnung Bit 7: Firmwareupdate-Fehler Temperatur float -50,0 +150, 2051 SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA... - Seite 23 Bit 5: EXC Kurzschluss Bit 6: Fehler Spannungsversorgung Excitation-Spannung (V) float 0,000000 0,000000 9,99999 2024 Impedanz (Ohm) float 0,000000 0,000000 10000,0 2026 Sense-Spannung Sen (V) float 0,000000 0,000000 9,99999 2034 Excitation-Strom (mA) float 0,000000 0,000000 199,999 2042 SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA...
-
Seite 24: Grenzfrequenz Tiefpassfilter
Wägemodul alle 10 ms errechnet werden, z .B. bei n = 10 werden 10 Werte zur Mittelwertbildung herangezogen. Alle 10 ms fällt der älteste Wert aus der Berechnung heraus und der jüngste wird bei der Berechnung berücksichtigt. SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA... -
Seite 25: Kennwert Der Wägezelle
Wägezellen kann der Mittelwert eingetragen werden. Beispiel Kennwert = 2,018 mV/V 6.10 Telegrammverzögerung für MODBUS RTU (nur für SG-Shield OEM) Dieser Parameter definiert die Verzögerung einer Antwort auf Datenanforderung durch den MODBUS RTU Master (in ms). SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA... - Seite 26 Parametrieren 6.10 Telegrammverzögerung für MODBUS RTU (nur für SG-Shield OEM) SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA...
-
Seite 27: Instandhalten Und Warten
Ausführlichere Informationen über Geräte, die Batterien enthalten, finden Sie unter: Informationen zur Batterie-/Produktrückgabe (WEEE) (https:// support.industry.siemens.com/cs/document/109479891/) Hinweis Gesonderte Entsorgung erforderlich Das Gerät enthält Bestandteile, die gesondert zu entsorgen sind. • Entsorgen Sie das Gerät über einen örtlichen Entsorger korrekt und umweltgerecht. SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA... - Seite 28 Instandhalten und Warten 7.1 Entsorgung SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA...
-
Seite 29: Diagnose Und Troubleshooting
Prüfen Sie die zulässige Umgebungstemperatur im Kap.: Technische Daten (Seite 31). Bit 7 Firmwareupdate-Fehler Ein Update der Firmware war nicht möglich. Probieren Sie es erneut. • Tritt der Fehler mehrmals auf, kontaktieren Sie den SIWAREX Support. SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA... - Seite 30 Diagnose und Troubleshooting 8.2 Bedeutung des Gerätestatus SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA...
-
Seite 31: Technische Daten
Technische Daten Da Sie das SIMATIC IOT2000 SG-Shield in die SIMATIC IOT2050 einstecken, gelten dieselben technischen Daten wie für SIMATIC IOT2050: • Schutzart: IP20 nach IEC 60529; • Elektromagnetische Verträglichkeit; • Umgebungsbedingungen Alle technischen Daten finden Sie in der Betriebsanleitung für SIMATIC IOT2050 (https:// support.industry.siemens.com/cs/de/de/view/109779016) im Kapitel "Technische... - Seite 32 Technische Daten SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA...
-
Seite 33: Maßzeichnungen
Maßzeichnungen Bild 10-1 Maßzeichnung SIMATIC IOT2000 SG-Shield SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA... - Seite 34 Maßzeichnungen SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA...
-
Seite 35: Bestelldaten
Bestelldaten 11.1 Zubehör Zubehör können Sie im Internet bestellen: Industry Mall (https:// mallstage.industry.siemens.com/mall/de/b0/Catalog/Products/10038765?tree=CatalogTree) SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA... - Seite 36 Bestelldaten 11.1 Zubehör SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA...
-
Seite 37: Produktdokumentation Und Support
– "Download als html5, nur PC": Das Handbuch wird in der HTML5-Ansicht auf Ihrem PC geöffnet oder gespeichert. Außerdem finden Sie mithilfe der mobilen App Handbücher unter Industry Online Support (https://support.industry.siemens.com/cs/ww/de/sc/2067). Laden Sie dazu die App auf Ihr Mobilgerät herunter und scannen Sie den QR-Code. Siehe auch Übergreifende Informationen/SIMATIC Handbuchübersicht... - Seite 38 & Support (http://www.siemens.com/automation/serviceandsupport). Kontakt Wenn Sie weitere Fragen zum Gerät haben, wenden Sie sich bitte an Ihre Siemens-Vertretung vor Ort, die Sie unter Ansprechpartner (http://www.automation.siemens.com/partner) finden. Um den Ansprechpartner für Ihr Produkt zu finden, gehen Sie zu "Alle Produkte und Branchen"...
-
Seite 39: Index
Gewährleistung, 9 Support-Anfrage, 37 Handbücher, 37 Technischer Support, 37 Historie, 7 Ansprechpartner, 38 Hotline, (Siehe Support-Anfrage) Partner, 38 Installieren Zertifikate, 12, 37 Arduino Shield, 13 Katalog Technische Datenblätter, 37 Kundensupport, (Siehe Technischer Support) Lieferumfang, 7 SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA... - Seite 40 Index SIMATIC IOT2000 SG-Shield Betriebsanleitung, 08/2021, A5E50985395-AA...
