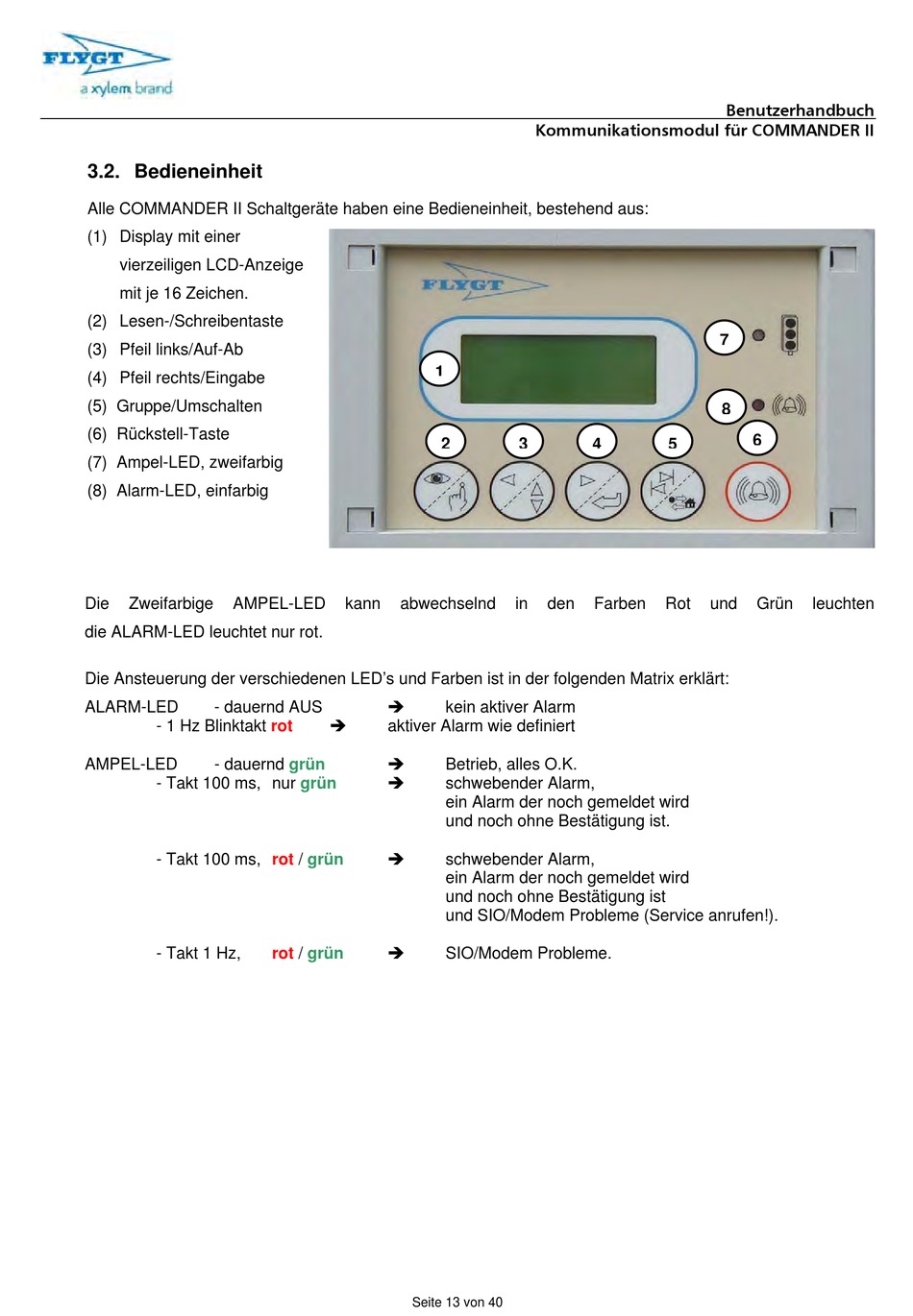

3.2. Bedieneinheit

Alle COMMANDER II Schaltgeräte haben eine Bedieneinheit, bestehend aus:
(1) Display mit einer
vierzeiligen LCD-Anzeige
mit je 16 Zeichen.
(2) Lesen-/Schreibentaste
(3) Pfeil links/Auf-Ab
(4) Pfeil rechts/Eingabe
(5) Gruppe/Umschalten
(6) Rückstell-Taste
(7) Ampel-LED, zweifarbig
(8) Alarm-LED, einfarbig
Die Zweifarbige AMPEL-LED
die ALARM-LED leuchtet nur rot.
Die Ansteuerung der verschiedenen LED's und Farben ist in der folgenden Matrix erklärt:
ALARM-LED - dauernd AUS
- 1 Hz Blinktakt
AMPEL-LED - dauernd
- Takt 100 ms, nur
- Takt 100 ms,
- Takt 1 Hz,
1
2
kann abwechselnd


rot aktiver Alarm wie definiert

grün

grün

rot / grün

rot / grün
Seite 13 von 40
Kommunikationsmodul für COMMANDER II
3 4
in den Farben
kein aktiver Alarm
Betrieb, alles O.K.
schwebender Alarm,
ein Alarm der noch gemeldet wird
und noch ohne Bestätigung ist.
schwebender Alarm,
ein Alarm der noch gemeldet wird
und noch ohne Bestätigung ist
und SIO/Modem Probleme (Service anrufen!).
SIO/Modem Probleme.
Benutzerhandbuch
7
8
6
5
Rot und Grün leuchten
