Benutzerhandbuch
Kommunikationsmodul für COMMANDER II
3.
Technische Spezifikationen
3.1. Kommunikationsmodul
Standardmäßig ist das Modul einer 10-Poligen Stiftleiste zur Verbindung mit dem Mainbord ausgerüstet.
Dieser interne Bus ist auf der Oberseite des KOM-Moduls als Buchsenleiste für spätere Erweiterungen
vorhanden. Das Programm des Moduls wird in einem internen Flash-Eprom gespeichert und kann über eine
4-Polige Programmierschnittstelle geladen werden (Hierzu muss der Jumper auf „progr" stehen). Im
Normalbetrieb muss diese Jumper auf „run" stehen. Zur Kommunikation mit externen Modems ist eine 9-
polige SUB-D male Schnittstelle als RS232-C vorhanden. Alle Arten von Modems und RS232-Verbindungen
werden
an
die
4
1
3
COM-Schnittstelle
4
angeschlossen.
Spezifikation
4
2
4
Seite 12 von 40
der
Verkabelung
Modemdokumentation.

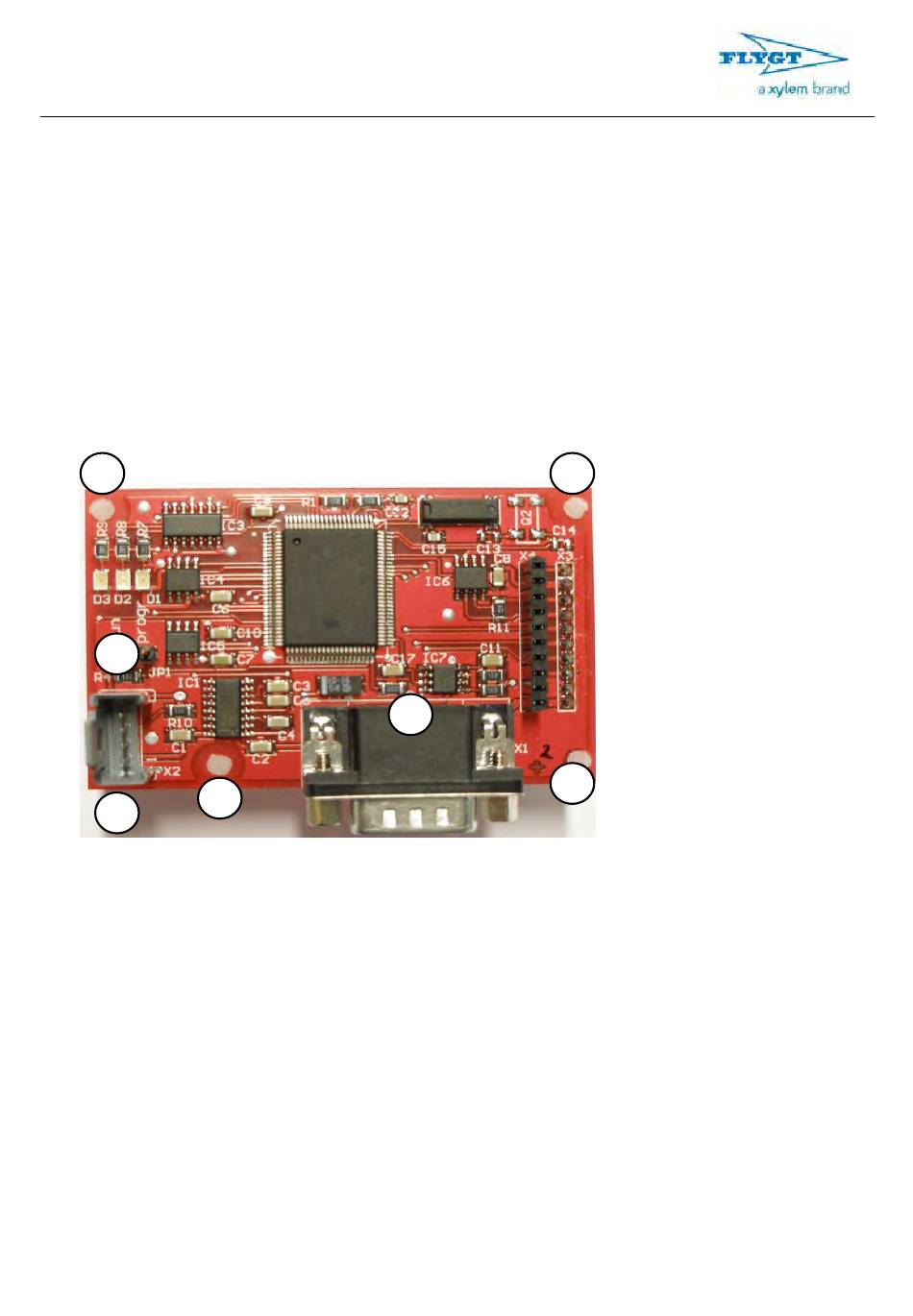

(1) Junper für
Softwareaktualisierung
(2) Anschluss für serielles Kabel
zum Modem
(3) Programmierschnittstelle
(4) Befestigungspunkte
