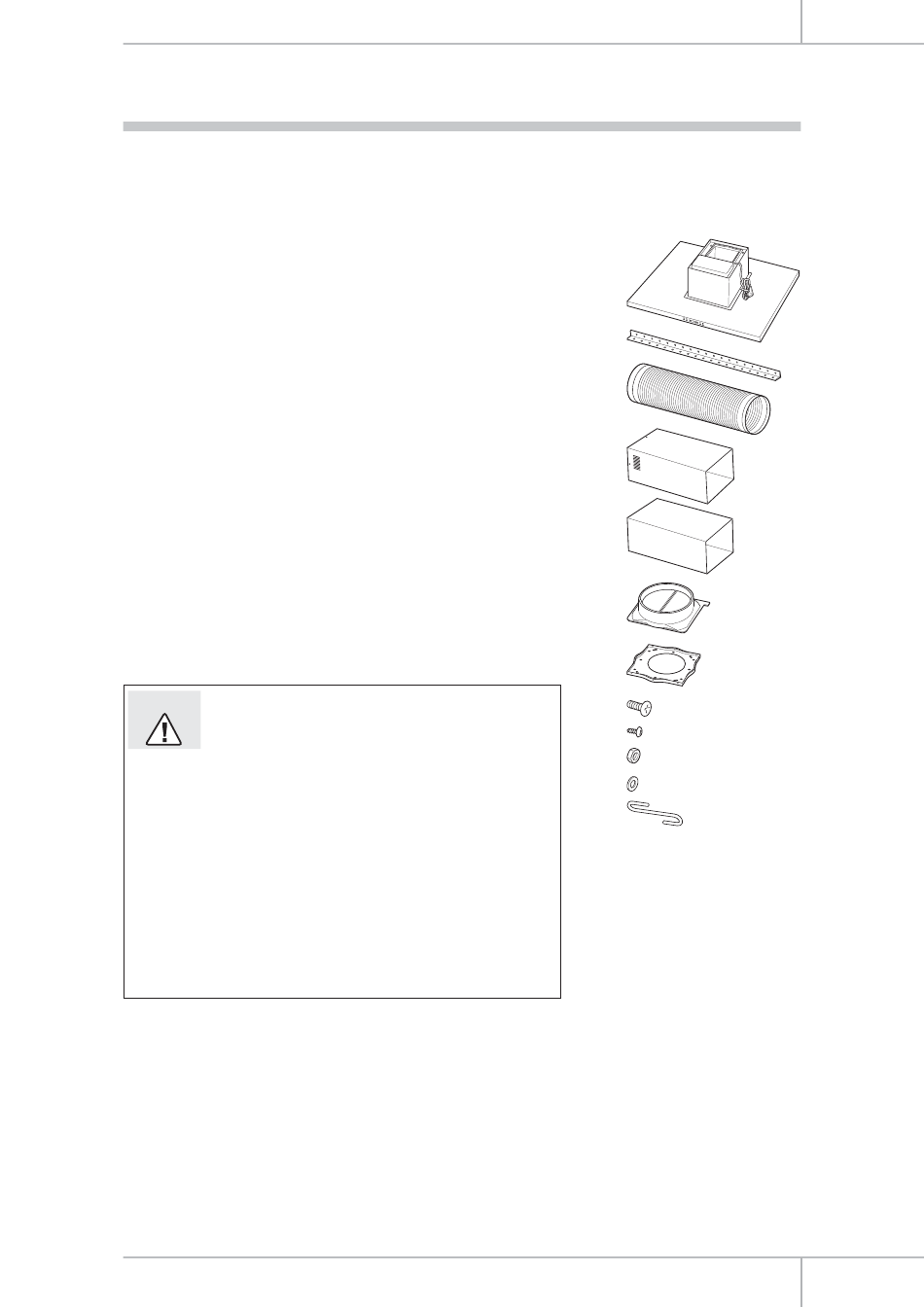

Teileliste
Um Ihnen die Montage Ihrer Dunstabzugshaube so einfach wie
möglich zu machen, sind alle Einzelteile durchnummeriert: Die
fett gedruckte Zahl ist die Teilenummer, die Ihnen hilft, einzelne
Teile zu identifizieren.
Bevor Sie mit der Montage beginnen, prüfen Sie bitte, ob alle
Einzelteile vorhanden und unbeschädigt sind.
1 Dunstabzugshaube
2 8 Montageschienen
3 Abluftschlauch
4 obere Kaminblende (mit Lüftungsschlitzen)
5 untere Kaminblende
6 Rückschlagklappe
7 Grundplatte
Kleinteile (im Beutel)
8 40 Schrauben M4 x 10 mm
9 8 Blechschrauben 8 mm, ø 3,5 mm
10 24 Muttern M4
11 24 Unterlegscheiben M4
12 Montage-Haken (zum Einhängen der hochgeschobenen
Kaminblende 5 in eine Montageschiene 2 z. B. bei
Reinigungs-/Wartungsarbeiten)
Material zur Deckenmontage
Gefahr Beschädigungs-/Verletzungsgefahr
durch unsachgemäße Installation!
Damit die Dunstabzugshaube später volle
Leistung bringen kann, muss sie über der
Mitte der Kochstelle angebracht werden.
• Die Decke muss an der Montagestelle eine Tragkraft
von mindestens 40 kg aufweisen und mindestens 30
mm dick sein, um Dübeln oder Schwerlastankern ge-
nügend Halt zu bieten.
• Verwenden Sie nur Montagematerial, das für die Be-
schaffenheit Ihrer Decke und das Gewicht der Haube
(ca. 40 kg) geeignet ist. Sollten Sie sich bei der Aus-
wahl nicht sicher sein, lassen Sie sich durch einen
Fachmann beraten.
Sie benötigen:
– 12 Rundkopfschrauben 6,0 x 50 mm
12 Dübel 8 mm
oder
– 12 Schwerlastanker (Maueranker) 8 mm
Zubehör (nicht im Lieferumfang enthalten)
– Kohlefilter (ohne Abbildung, erforderlich für Umluftbetrieb)
Bezugsquelle siehe Kapitel „Technische Daten", Seite 28.
Inselkaminhaube SY-3503-C2IS-E33-C-900
Teileliste
1
2
3
4
5
6
7
8
9
10
11
12
Information
