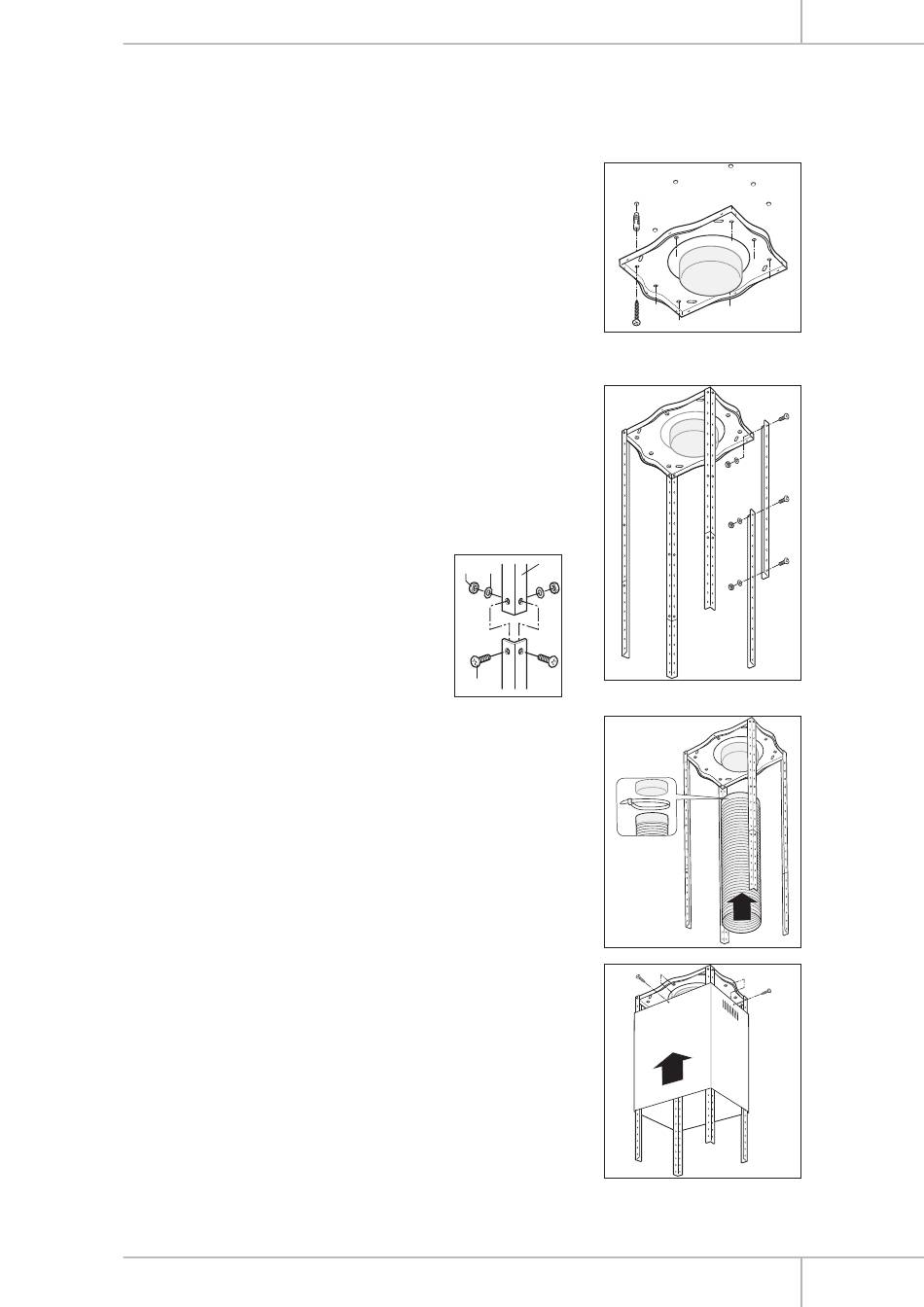

4. 12 Dübel 8 mm oder Schwerlastanker 8 mm in die Bohrlöcher
stecken.
5. Die Grundplatte 7 mit 12 Schrauben 6 x 50 mm bzw. Schwer-
lastankern an die Decke schrauben.
Montage des Kamins
Hinweis: Wenn die Dunstabzugshaube im Umluftbetrieb betrie-
ben werden soll, entfallen die Arbeitsschritte 7 und 11.
6. Vier Montageschienen 2 mit je zwei Schrauben 8, zwei Unter-
legscheiben 11 und zwei Muttern 10 von außen an die Ecken
der Grundplatte schrauben.
7. Die anderen vier Montageschienen 2 mit je vier Schrauben 8,
vier Unterlegscheiben 11 und vier Muttern 10 so an die zuerst
montierten Montageschienen schrauben, dass die Dunstab-
zugshaube später in der gewünschten Höhe hängt.
Die Montageschienen müssen sich auf mindestens 10 cm
überlappen
8. Nur bei Abluftbetrieb:
Abluftschlauch 3 mit der 150 mm durchmessenden Öffnung
(siehe Markierung auf dem Abluftschlauch) oben auf den An-
schluss des Deckendurchbruchs aufstecken und, falls nötig,
mit einem Kabelbinder sichern.
9. Vom oberen Teil der Kaminblende 4 die Schutzfolie entfernen
und ihn vorsichtig über die Montageschienen nach oben zur
Grundplatte führen. Die Blende ist nicht quadratisch – falls die
Blende nicht passt, drehen Sie sie um eine Vierteldrehung.
10. Die Kaminblende 4 mit vier Blechschrauben 9 an der Grund-
platte festschrauben.
Inselkaminhaube SY-3503-C2IS-E33-C-900
10
11
2
8
Montage
Vorbereitung
15
