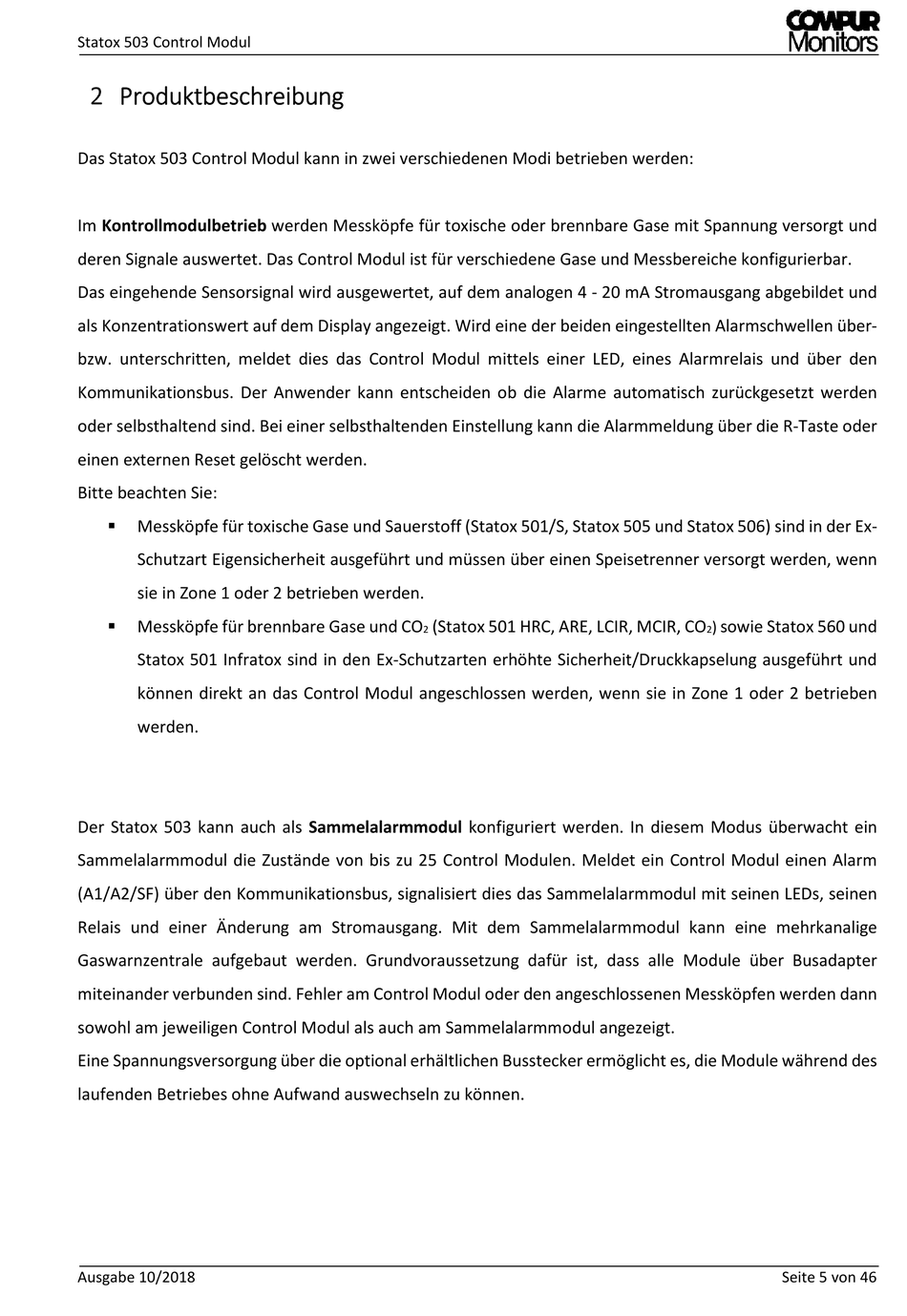

Statox 503 Control Modul

Produktbeschreibung

Das Statox 503 Control Modul kann in zwei verschiedenen Modi betrieben werden:
Im Kontrollmodulbetrieb werden Messköpfe für toxische oder brennbare Gase mit Spannung versorgt und
deren Signale auswertet. Das Control Modul ist für verschiedene Gase und Messbereiche konfigurierbar.
Das eingehende Sensorsignal wird ausgewertet, auf dem analogen 4 - 20 mA Stromausgang abgebildet und
als Konzentrationswert auf dem Display angezeigt. Wird eine der beiden eingestellten Alarmschwellen über-
bzw. unterschritten, meldet dies das Control Modul mittels einer LED, eines Alarmrelais und über den
Kommunikationsbus. Der Anwender kann entscheiden ob die Alarme automatisch zurückgesetzt werden
oder selbsthaltend sind. Bei einer selbsthaltenden Einstellung kann die Alarmmeldung über die R-Taste oder
einen externen Reset gelöscht werden.
Bitte beachten Sie:
Messköpfe für toxische Gase und Sauerstoff (Statox 501/S, Statox 505 und Statox 506) sind in der Ex-
Schutzart Eigensicherheit ausgeführt und müssen über einen Speisetrenner versorgt werden, wenn
sie in Zone 1 oder 2 betrieben werden.
Messköpfe für brennbare Gase und CO
Statox 501 Infratox sind in den Ex-Schutzarten erhöhte Sicherheit/Druckkapselung ausgeführt und
können direkt an das Control Modul angeschlossen werden, wenn sie in Zone 1 oder 2 betrieben
werden.
Der Statox 503 kann auch als Sammelalarmmodul konfiguriert werden. In diesem Modus überwacht ein
Sammelalarmmodul die Zustände von bis zu 25 Control Modulen. Meldet ein Control Modul einen Alarm
(A1/A2/SF) über den Kommunikationsbus, signalisiert dies das Sammelalarmmodul mit seinen LEDs, seinen
Relais und einer Änderung am Stromausgang. Mit dem Sammelalarmmodul kann eine mehrkanalige
Gaswarnzentrale aufgebaut werden. Grundvoraussetzung dafür ist, dass alle Module über Busadapter
miteinander verbunden sind. Fehler am Control Modul oder den angeschlossenen Messköpfen werden dann
sowohl am jeweiligen Control Modul als auch am Sammelalarmmodul angezeigt.
Eine Spannungsversorgung über die optional erhältlichen Busstecker ermöglicht es, die Module während des
laufenden Betriebes ohne Aufwand auswechseln zu können.
Ausgabe 10/2018
(Statox 501 HRC, ARE, LCIR, MCIR, CO
2
sowie Statox 560 und
)
2
Seite 5 von 46
