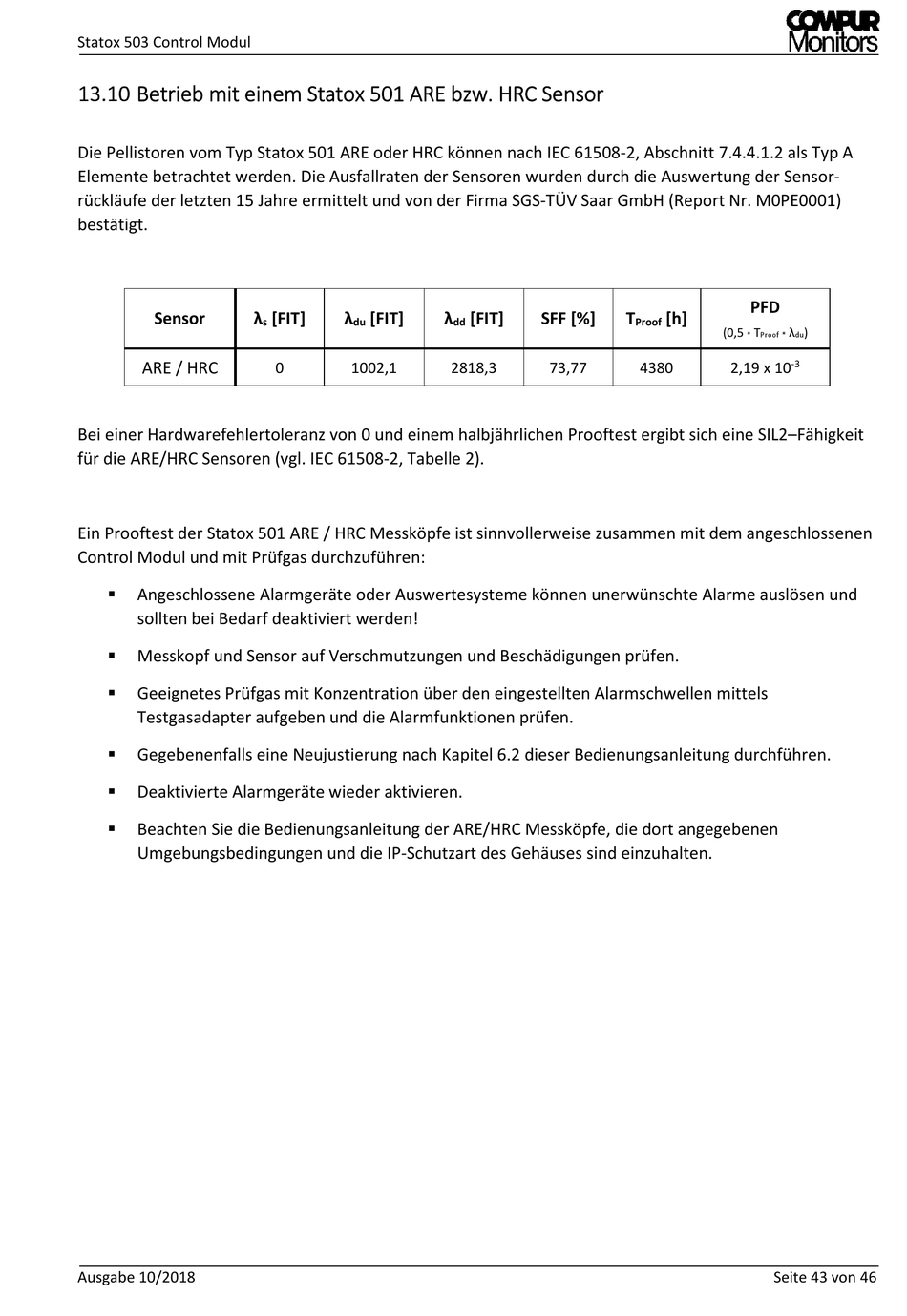

Statox 503 Control Modul
Betrieb mit einem Statox 501 ARE bzw. HRC Sensor
Die Pellistoren vom Typ Statox 501 ARE oder HRC können nach IEC 61508-2, Abschnitt 7.4.4.1.2 als Typ A
Elemente betrachtet werden. Die Ausfallraten der Sensoren wurden durch die Auswertung der Sensor-
rückläufe der letzten 15 Jahre ermittelt und von der Firma SGS-TÜV Saar GmbH (Report Nr. M0PE0001)
bestätigt.
Sensor
ARE / HRC
Bei einer Hardwarefehlertoleranz von 0 und einem halbjährlichen Prooftest ergibt sich eine SIL2–Fähigkeit
für die ARE/HRC Sensoren (vgl. IEC 61508-2, Tabelle 2).
Ein Prooftest der Statox 501 ARE / HRC Messköpfe ist sinnvollerweise zusammen mit dem angeschlossenen
Control Modul und mit Prüfgas durchzuführen:
Angeschlossene Alarmgeräte oder Auswertesysteme können unerwünschte Alarme auslösen und
sollten bei Bedarf deaktiviert werden!
Messkopf und Sensor auf Verschmutzungen und Beschädigungen prüfen.
Geeignetes Prüfgas mit Konzentration über den eingestellten Alarmschwellen mittels
Testgasadapter aufgeben und die Alarmfunktionen prüfen.
Gegebenenfalls eine Neujustierung nach Kapitel 6.2 dieser Bedienungsanleitung durchführen.
Deaktivierte Alarmgeräte wieder aktivieren.
Beachten Sie die Bedienungsanleitung der ARE/HRC Messköpfe, die dort angegebenen
Umgebungsbedingungen und die IP-Schutzart des Gehäuses sind einzuhalten.
Ausgabe 10/2018
λ
[FIT]
λ
[FIT]
s
du
0
1002,1
λ
[FIT]
SFF [%]
dd
2818,3
73,77
PFD
T
[h]
Proof
(0,5
T
λ
*
Proof *
du
-3
4380
2,19 x 10
Seite 43 von 46
)
