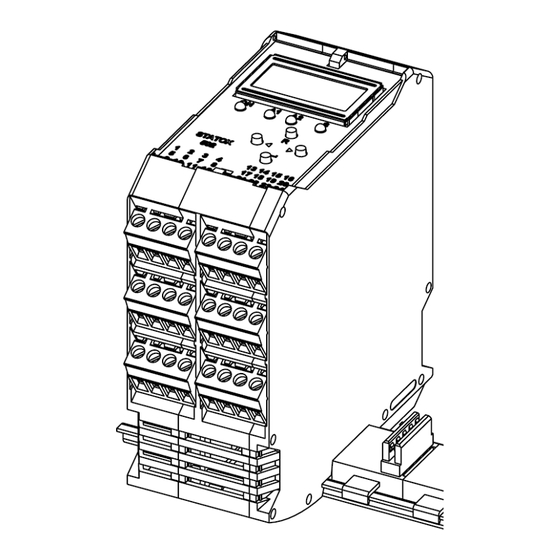

- Seite 1 Bedienungsanleitung Statox 503 Control Modul Compur Monitors GmbH & Co. KG Weißenseestraße 101 D-81539 München Tel.: +49 (0) 89 62038 268 Fax: +49 (0) 89 62038 184 www.compur.com compur@compur.de...
-
Seite 2: Inhaltsverzeichnis
Statox 503 Control Modul Inhaltsverzeichnis Warnzeichen ............................4 Montage ..............................6 Demontage ............................7 Anschluss der Gleichspannungsversorgung ..................8 Startvorgang ............................8 Bedienelemente ..........................10 LEDs ..............................10 Display ..............................11 Kommunikationsbus ........................... 12 Elektrische Anschlüsse ........................12 Anschluss externer Reset und analoger Stromausgang ............14 Selbsttesttrigger für den Statox 560 .................. - Seite 3 Statox 503 Control Modul Mittlere Ausfallwahrscheinlichkeit der Funktion im Anforderungsfall ..........42 Klassifizierung des Sicherheits-Integritätslevels (SIL) ................ 42 Lebensdauer ............................42 Betrieb mit einem Statox 501 ARE bzw. HRC Sensor ................ 43 Ausgabe 10/2018 Seite 3 von 46...
-
Seite 4: Sicherheitshinweise
(siehe Technische Daten). Insbesondere darf es nicht in explosionsgefährdeten Bereichen betrieben werden! Das Statox 503 Control Modul darf nur durch geschultes und fachkundiges Personal betrieben, repariert und instand gehalten werden. Es dürfen nur original Compur Monitors Teile und Zubehör verwendet werden. -
Seite 5: Produktbeschreibung
Control Modul angeschlossen werden, wenn sie in Zone 1 oder 2 betrieben werden. Der Statox 503 kann auch als Sammelalarmmodul konfiguriert werden. In diesem Modus überwacht ein Sammelalarmmodul die Zustände von bis zu 25 Control Modulen. Meldet ein Control Modul einen Alarm (A1/A2/SF) über den Kommunikationsbus, signalisiert dies das Sammelalarmmodul mit seinen LEDs, seinen... -
Seite 6: Montage
Abbildung 1: Voraussetzungen für Busbetrieb, Beispielinstallation Montage und Inbetriebnahme Die Statox 503 Control Module sind für die Montage auf der DIN-Schiene TS 35 ausgelegt. Aufgrund der gekippten Montage/Demontage der Module müssen von den Außenkanten der Schiene nach oben und unten mindestens 80 mm bis zur Wand vorgesehen werden. Zwischen 2 Schienenreihen müssen mindestens 120 mm frei bleiben. -
Seite 7: Demontage
Statox 503 Control Modul Die Module der Statox 503 Reihe können beliebig nebeneinander kombiniert werden ohne dass der laufende Betrieb der anderen Module beeinflusst wird. Um den Verdrahtungsaufwand zu minimieren empfiehlt es sich, das Netzteil stets ganz außen zu montieren und den Kommunikationsbus via Busstecker an 24 ± 2 VDC anzuschließen. -
Seite 8: Anschluss Der Gleichspannungsversorgung
Vor Anschluss eines Messkopfes muss immer erst das passende Betriebsprogramm für die vorgesehene Gasart eingestellt werden! Ansonsten kann der Sensor zerstört werden. Der Statox 503 wird werkseitig immer als Control Modul ausgeliefert. Nach dem Einschalten der Spannungsversorgung führt der Statox 503 einen Selbsttest durch. Es wird die aktuelle Firmware- Versionsnummer und danach für 5 Sekunden die Nummer des aktuellen Betriebsprogramms angezeigt. - Seite 9 Kapitel 9 Anschluss der Messköpfe dargestellt. Ist während des Startvorgangs ein Messkopf angeschlossen und das passende Programm eingestellt, wechselt der Statox 503 in den Messbetrieb und zeigt die aktuelle Konzentration an. Nachdem an das Control Modul die Messköpfe Statox 501 HRC, ARE, LCIR, MCIR, CO oder PID angeschlossen wurden, muss eine Justierung durchgeführt werden.
-
Seite 10: Produktmerkmale
Eingabewertes oder im Messbetrieb das Verändern der obersten Zeile bei längerem Drücken der Taste wird in einigen Menüpunkten die Schnellauswahl aktiviert LEDs Der Statox 503 besitzt 4 LEDs mit denen die verschiedenen Zustände des Moduls signalisiert werden. Bezeichnung Funktion Spannungsversorgung: Grün... -
Seite 11: Display
Statox 503 Control Modul Display Das beleuchtete Display zeigt im Messbetrieb die zu detektierende Gasart, den aktuellen Messwert und deren Einheit wie folgt an: Beispiel 1 (brennbares Gas) Gasart Aktueller Messwert Einheit in % LEL (untere Explosionsgrenze) Beispiel 2 (toxisches Gas) -
Seite 12: Kommunikationsbus
Abbildung 6: Klemmenbele ng des Kommunikationsbusses Elektrische Anschlüsse Die Betriebsspannung des Statox 503 beträgt 24 ± 2 VDC. Höhere Spannungen und Kurzschlüsse an den Eingangsklemmen können das Modul zerstören. Die elektrischen Anschlüsse sind als steckbare Klemmenblöcke ausgeführt. Zum Herausnehmen der Klemmenblöcke wird mit einem Schraubendreher direkt über den Schrauben angesetzt und der Block nach... - Seite 13 Statox 503 Control Modul Anschluss- Bezeichnung Beschreibung klemme 1 Externer Reset Fernsteuerung des Reset Signals 2 GND (Externer Reset) 3 Signal 0 – 22 mA Analoger Stromausgang 0-22 mA 4 Signal GND (muss bei Nichtverwendung kurzgeschlossen werden) 5 Bridge Supply -...
-
Seite 14: Anschluss Externer Reset Und Analoger Stromausgang
Werden die Tasten R und Enter gleichzeitig für 3 sec gedrückt, wird die Ausgangsklemme 11 mit GND verbunden. Damit kann ein Selbsttest an einem angeschlossenen Statox 560 ausgelöst werden; das Display des Statox 503 zeigt dann kurz „START SELFTEST“. Schließen Sie dazu die Leitung 5 des Statox 560 an der Klemme 11 an. -
Seite 15: Anschlüsse Der Internen Relais
Statox 503 Control Modul Anschlüsse der internen Relais Der Statox 503 besitzt drei interne Relais mit jeweils einem Schließer und Öffner. Davon sind zwei Relais für die Meldung von Alarmen (A1 und A2) und ein Relais für die Meldung eines Systemfehlers (SF) zuständig. -
Seite 16: Das Hauptmenü Des Statox 503
Statox 503 Control Modul Das Hauptmenü des Statox 503 Passwortabfrage Das Hauptmenü ist durch eine Passwortabfrage geschützt. Im Mess- und Fehlerbetrieb sowie während des Startvorgangs (wenn das aktuelle Betriebsprogramm angezeigt wird) gelangen Sie wie unten beschrieben ins Passwortmenü. Das Passwort lautet: 1994 (kann nicht geändert werden) MESSBETRIEB für 2 Sekunden gleichzeitig drücken... -
Seite 17: Aufbau Des Hauptmenüs
ALARM 2 RELAY Konfiguration Alarmrelais 2 kein Zugriff, wenn der Statox 503 als Sammelalarmmodul konfiguriert ist. kein Zugriff, wenn ein Programm für 4-20 mA Transmitter ausgewählt ist. „MENU NOT ACTIVE“ wird für 2 Sekunden bei einem Zugriffsversuch auf einen Menüpunkt angezeigt, wenn dieser im aktuellen Betriebsmodus gesperrt ist. -
Seite 18: Servicemodus
Ein Messkopf misst die Konzentration eines toxischen oder brennbaren Gases oder den Sauerstoffgehalt in der Umgebung. Sein Signal wird im Statox 503 ausgewertet und als Messwert am Display angezeigt. Werden voreingestellte Alarmschwellen über- oder unterschritten, wird dies am Control Modul mit einer LED signalisiert und ein Alarmrelais wird geschaltet. - Seite 19 Statox 503 Control Modul Wechsel des Menüpunktes Aktives Programm Auswahl eines neuen Programms, ab hier kein Time-Out! Wird 2 Sekunden lang angezeigt Anzeige der neuen Programmnummer. ENTER drücken um das neue Programm zu starten. Abbildung 13: Ablaufdiagramm Programmauswahl 1. Zugriff auf den Menüpunkt „CHOOSE PROGRAM“ erhalten Sie mit der -Taste.
-
Seite 20: Justierroutine
Statox 503 Control Modul Justierroutine In diesem Menü können die Messköpfe Statox 501 HRC, ARE, LCIR, MCIR, CO und PID für die Detektion von brennbaren Gasen, Kohlenstoffdioxid (CO ) oder flüchtigen organischen Verbindungen (VOC) mit Prüfgas justiert werden. Die Prüfgaskonzentration muss innerhalb des erlaubten Bereiches liegen, der in der... - Seite 21 Statox 503 Control Modul 1. Zugriff auf den Menüpunkt „CALIB. ROUTINE“ erhalten Sie mit der -Taste. 2. Es wird „ZERO ADJUSTM.“ angezeigt. Ab Punkt 3 ist das automatische Time-out in den Messbetrieb deaktiviert. 3. Drücken Sie die -Taste. Auf dem Display erscheint blinkend „000“. Das Control Modul sucht den aktuellen Nullpunkt des Sensors.
-
Seite 22: Auslesen Der Brückenspannung
Statox 503 Control Modul b) Anzeige „CALIB. FAILED“: die Justierung ist fehlgeschlagen, weil das errechnete Sensorsignal zu klein ist. Quittieren Sie diese Meldung mit der -Taste. Sie gelangen zurück ins Hauptmenü. Überprüfen Sie die Eingabe des Responsefaktors und der Prüfgaskonzentration beim erneuten Justieren bzw. -
Seite 23: Sensorspannung Ausschalten
Statox 503 Control Modul 1. Zugriff auf den Menüpunkt „BRIDGE VOLTAGE“ erhalten Sie mit der -Taste vom Hauptmenü aus. 2. Durch Drücken der Pfeiltasten kann zwischen den Anzeigearten gewechselt werden. Es gilt ein automatisches Time-out in den Messbetrieb von 60 Minuten. -
Seite 24: Konfiguration Der Alarmrelais
Statox 503 Control Modul 1. Zugriff auf den Menüpunkt „SENSOR POWER“ erhalten Sie mit der -Taste. 2. Es wird „SENSOR ON“ angezeigt. Bis Punkt 7 ist das automatische Time-out in den Messtrieb deaktiviert. 3. Wählen Sie den gewünschten Zustand der Sensor-/Messkopfversorgung mit der ◄- oder ►-Taste. - Seite 25 Statox 503 Control Modul MESSBETRIEB ALARM 2 ALARM 1 RELAY RELAY ALARM 2 ALARM 1 xxx ppm xxx ppm A2 HIGH A2 LOW A1 HIGH A1 LOW ALARM ALARM ALARM ALARM A2 AUTO A1 AUTO HOLD RESET HOLD RESET PASSIVE...
-
Seite 26: Bedienung Des Statox 503 Als Sammelalarmmodul
20 s lang angezeigt Abbildung 18: Startvorgang des Sammelalarmmoduls Als Sammelalarmmodul konfiguriert überwacht der Statox 503 die Zustände von bis zu 25 Control Modulen. Meldet ein Control Modul einen Alarm über den Kommunikationsbus, signalisiert dies das Sammelalarmmodul mit seinen LEDs, seinen Relais, auf dem LCD und mit einer Änderung am Stromausgang. -
Seite 27: Konfiguration Der Alarmrelais
Statox 503 Control Modul Beispiel: 3 Control Module und 1 Sammelalarmmodul sind über einen Kommunikationsbus verbunden. Das erste Control Modul überträgt Alarm 1, das zweite Control Modul überträgt Alarm 2 und das dritte Control Modul überträgt einen Systemfehler. Das Sammelalarmmodul schaltet alle LEDs an und die Relais entsprechend ihrer Einstellung, aber der Stromausgang zeigt 16 mA und das Display „COMMON ALARM 2“... -
Seite 28: Funktionstest
6. Es wird „DONE“ 2 Sekunden lang angezeigt. 7. Sie gelangen automatisch zurück ins Hauptmenü. 8. Drücken Sie die R-Taste um in den Messbetrieb zu wechseln. Allgemeine Menüs des Statox 503 Funktionstest Der Test kann sowohl in der Konfiguration Control Modul als auch in der Konfiguration Sammelalarmmodul durchgeführt werden. - Seite 29 Statox 503 Control Modul MESSBETRIEB Wechsel des Menüpunktes LED A1 blinkt, Relais A1 schaltet, Fehlermeldung A1 an Bus LED A2 blinkt, Relais A2 schaltet, Fehlermeldung A2 an Bus LED S blinkt, Relais SF schaltet, Fehlermeldung SF an Bus 0 mA zwischen den Klemmen 3 und 4...
-
Seite 30: Einstellung Des Stromwertes Im Servicefall
Statox 503 Control Modul Einstellung des Stromwertes im Servicefall Es kann eingestellt werden welchen Stromwert der Statox 503 in Servicefall am Stromausgang ausgibt. Werkseitig sind immer 2 mA eingestellt. Der gewählte Wert bleibt unabhängig von der Programmeinstellung und der Betriebsart des Moduls gespeichert. -
Seite 31: Betriebsartenauswahl: Control Modul Oder Sammelalarmmodul
Hier kann die Betriebsart des Statox 503 gewählt werden. Standardmäßig wird der Statox 503 als Control Modul ausgeliefert. Die Bedienung als Control Modul wird näher erklärt in Kapitel 6: Die Bedienung des Statox 503 als Control Modul. Für detaillierte Information zum Betrieb als Sammelalarmmodul lesen Sie Kapitel 7: Bedienung des Statox 503 als Sammelalarmmodul. -
Seite 32: Anschluss Der Messköpfe
VOC. Statox 501 HRC, ARE, LCIR, MCIR, CO Der Sensor erzeugt zusammen mit den zwei internen Widerständen des Statox 503 eine Wheatstone´sche Messbrücke. Ein von der Gaskonzentration abhängiger Widerstand im Sensor sorgt für eine Veränderung der Brückenspannung. Diese Spannung im mV-Bereich wird vom Control Modul ausgewertet. -
Seite 33: Messmodus
Statox 503 Control Modul Messköpfe Messsignal Messmodus Leitungen Statox 501 HRC, ARE, Spannung in mV: LCIR, MCIR, CO Spannungsmodus 3 oder 5 Abbildung 25 unsymmetrische Halbbrücke Statox 501 PID Statox 501/S Strom: 4 – 20 mA Strommodus Abbildung 23 Statox 505, Strom: 4 –... -
Seite 34: Status- Und Fehlermeldungen
Statox 503 Control Modul 10 11 12 21 22 23 24 (optional) 5 Abbildung 26: Klemmenbelegung der Messköpfe Statox 560 Status- und Fehlermeldungen Erhalten Sie keine Anzeige so können die Anschlüsse verpolt, die Versorgungsspannung zu niedrig oder die Sicherung defekt sein. - Seite 35 Statox 503 Control Modul Bedeutung Erste Displayzeile Zweite Displayzeile Justierroutine Nullpunkteinstellung Nullpunktsuche läuft Nullpunkt gefunden, Gas aufdrehen Prüfgas wurde erkannt Werte für Justierung gefunden Eingabe Gaskonzentration (Messwert) (Einheit) Eingabe Responsefaktor Ablauf beendet Messergebnis während der Justierung (Messwert) (Einheit) Gaskonzentration außerhalb des Bereichs...
-
Seite 36: Fehlermeldungen
Statox 503 Control Modul Fehlermeldungen Das Statox 503 Modul überwacht zahlreiche interne und externe Funktionen automatisch und unterscheidet zwischen kritischen und nicht kritischen Fehlern. Außer bei Stromausfall werden Fehlercodes am Display angezeigt. Kritische Fehler führen immer zu einer Absenkung des Ausgangsignalstroms auf 0 mA, zum Umschalten des Systemfehlerrelais und zum dauerhaften Leuchten der LED „S“. - Seite 37 Statox 503 Control Modul Anzeige Bedeutung Maßnahmen Fehler des EEPROM Kundendienst rufen Kritisch ERROR 9 (Parameterspeicher) ERROR 10 Kritisch Watchdog-Baustein defekt Kundendienst rufen Fehler in der Messkette des Kundendienst rufen ERROR 11 Kritisch Stromeingangs ERROR 12 Kritisch Relaisfehler Kundendienst rufen Anschlüsse prüfen.
-
Seite 38: Zustandsdiagramm Im Control Modul Modus
Statox 503 Control Modul Zustandsdiagramm im Control Modul Modus Bus- LEDs Relais Transmittersignal Systemstatus Analogausgang Anzeige Sensorsignal signal 4-20 mA oder Normal 4 – 20 mA Messwert aktiv aktiv aktiv Brückenspannung 4-20 mA oder Alarm 1 4 - 20 mA... -
Seite 39: Wartung Und Reinigung
Sicherheitsfunktionen Sicherheitsfunktion 1 (SF1) Der Statox 503, als Control Module konfiguriert, wertet ein analoges 0–22 mA-Eingangssignal aus und stellt die Konzentration am analogen 0 - 22 mA Stromausgang bereit. Ein angeschlossener Messkopf wird vom Statox 503 versorgt. Ein im Fehlerfall passiv geschaltetes Relais (SF) und der Stromausgang dienen zur Systemfehlermeldung. -
Seite 40: Diagnosezeiten Und Messzyklus
Der Statox 503, als Control Module konfiguriert, wertet ein analoges 0–22 mA-Signal aus und meldet Überschreitungen der eingestellten Alarmschwellen über die zwei Relais A1 und A2. Ein angeschlossener Messkopf wird vom Statox 503 versorgt. Ein weiteres im Fehlerfall passiv geschaltetes Relais (SF) dient zur Systemfehlermeldung. -
Seite 41: Installation Und Parametrierung
Statox 503 Control Modul Installation und Parametrierung Folgende Maßnahmen müssen zwingend durchgeführt werden, ansonsten verlieren die angegebenen Daten zu Ausfallraten und SFF ihre Gültigkeit! An das Systemfehler-Relais muss eine Warneinrichtung zur Fehlererkennung angeschlossen sein. Der Signalstrom bei Servicebetrieb muss auf 2 mA gesetzt sein (siehe Kapitel 8.2), um eine eindeutige Unterscheidung zwischen Servicebetrieb und Messbetrieb zu erhalten. -
Seite 42: Mittlere Ausfallwahrscheinlichkeit Der Funktion Im Anforderungsfall
= Average Probability of Dangerous Failure on Demand Klassifizierung des Sicherheits-Integritätslevels (SIL) Der Statox 503 wird entsprechend der IEC 61508-2 als Typ B (komplexes System) klassifiziert. Bei einer Hardwarefehlertoleranz von 0 und einer Safe Failure Fraction > 90% ergibt sich bei den gegebenen PFD- Werten eine SIL2–Fähigkeit für alle Sicherheitsfunktionen (vgl. - Seite 43 Statox 503 Control Modul Betrieb mit einem Statox 501 ARE bzw. HRC Sensor Die Pellistoren vom Typ Statox 501 ARE oder HRC können nach IEC 61508-2, Abschnitt 7.4.4.1.2 als Typ A Elemente betrachtet werden. Die Ausfallraten der Sensoren wurden durch die Auswertung der Sensor- rückläufe der letzten 15 Jahre ermittelt und von der Firma SGS-TÜV Saar GmbH (Report Nr.
-
Seite 44: Technische Daten
Statox 503 Control Modul Technische Daten Produktname: Statox 503 Control Modul Hersteller: COMPUR Monitors GmbH & Co. KG, D-81539 München Spannungsversorgung: 24 ± 2 VDC, max. 200 mA Leistungsaufnahme: max. 5 W Strombelastung: max. 8 A auf dem Kommunikationsbus Betriebstemperatur: -10°... -
Seite 45: Konformitätserklärung
Statox 503 Control Modul Konformitätserklärung Ausgabe 10/2018 Seite 45 von 46... - Seite 46 Die Anwendung der Produkte erfolgt außerhalb unserer Kontrollmöglichkeiten und liegt daher ausschließlich im Verantwortungsbereich des Kunden. Der Verkauf der Produkte erfolgt nach der Maßgabe der allgemeinen Verkaufs- und Lieferbedingungen der Compur Monitors GmbH & Co. KG, München. Compur Monitors GmbH & Co. KG Weißenseestraße 101...
