AS Torantriebe R18 Unterflur Montageanleitung Seite 2

max. 140 mm

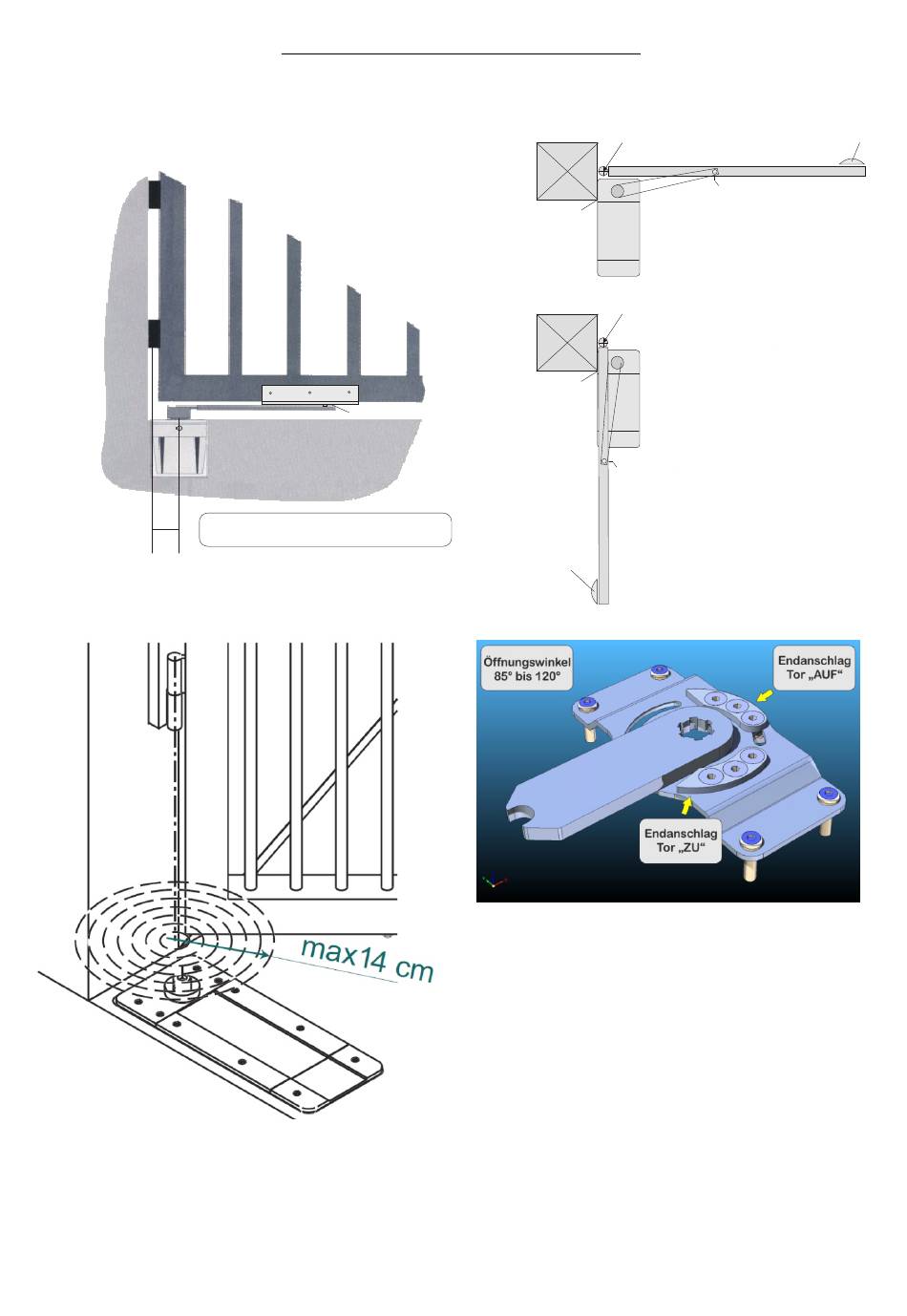

Das Einbaugehäuse des Antriebes in Fahrtrichtung im Boden so befestigen, dass der Drehpunkt des
Antriebes und der Drehpunkt des Tores nicht weiter als max. 140mm versetzt sind. Optimal wäre es wenn
der Drehpunkt Tor und Antrieb direkt untereinander sind. Stellen Sie nun den Antrieb in das Gehäuse und
entriegeln diesen am Schlittenarm( siehe Notentriegelung ). Das Tor wird nun ganz geschlossen und
die Position des Kugellagers am Torrahmen anzeichnen ( Markierung "A"), nun das Tor ganz öffnen und
die 2. Position anzeichnen (Markierung "B"). Nun das C-Profil zwischen den beiden Markierungen
vermitteln und am Torrahmen befestigen. Endanschläge für AUF und ZU sind notwengig da der Antrieb
keinen internen Anschlag besitzt - somit auch Tore bis zu 180° Öffnungswinkel öffnen kann.
Montage Antrieb & Schlittenarm
C-Profil
Tormitnehmer
Achtung: es ist darauf zu Achten, dass der Tor
und Antriebsdrehpunkt max. 140 mm versetzt sind.
Drehpunkt Tor
Drehpunkt
Antrieb
Drehpunkt Tor
Drehpunkt
Antrieb
Markierung "B"
Endanschlag
AUF
Die AUF / ZU Position der Tore kann über die verstellbaren
Endanschläge eingestellt werden. Es sind hier Öffnungswinkel
von min. 85° bis max.
Endanschlag ZU
Markierung "A"
Tor geschlossen
Tor geöffnet
