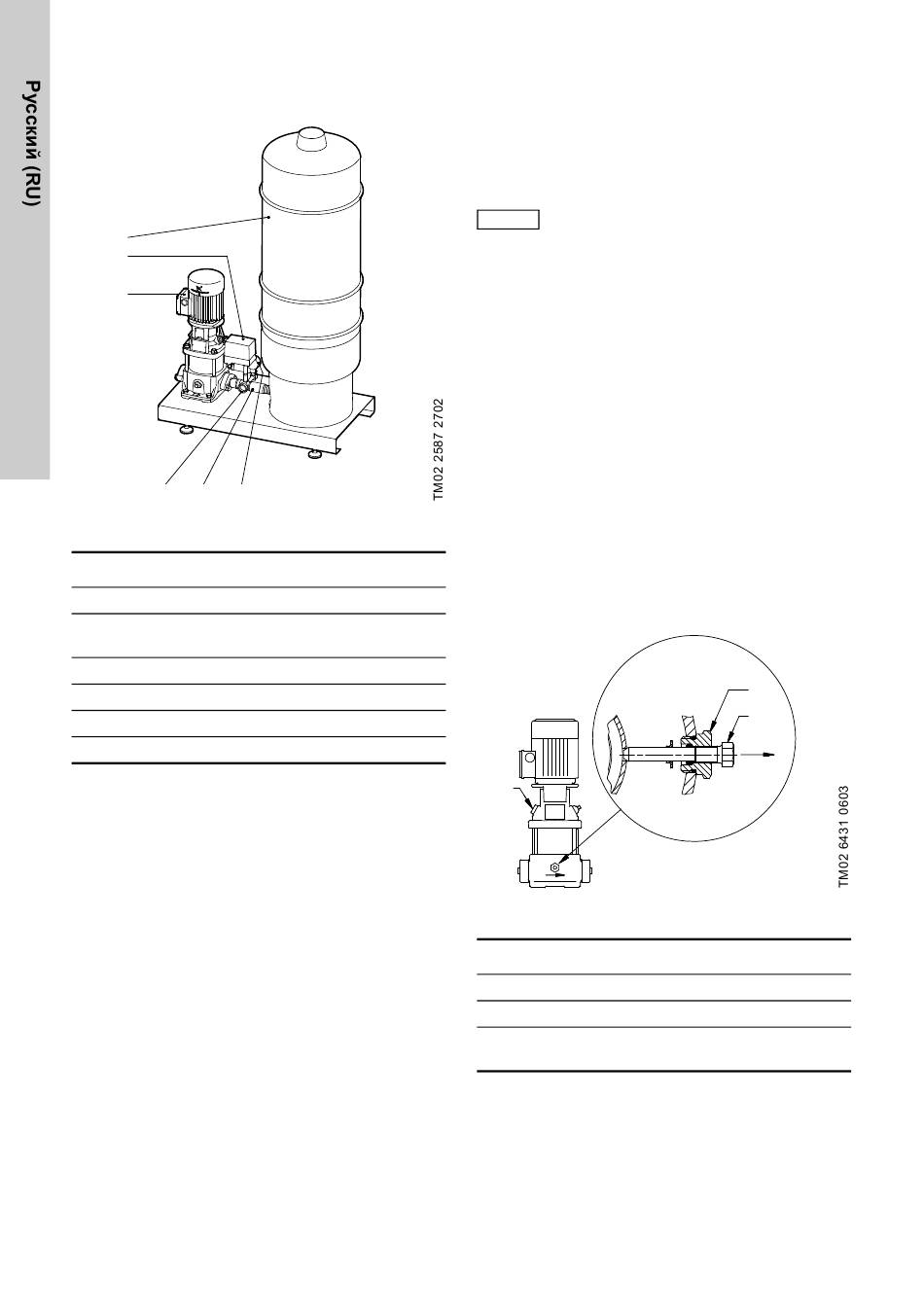

4. Конструкция установки
повышения давления
2
3
1
6
5
4
Рис. 2
Поз.
Наименование
1
Насос
Диафрагменный напорный
2
гидробак
3
Реле давления
4
Манометр
5
Напорный трубопровод из латуни
6
Задвижка
4.1 Функционирование
Работа установки осуществляется путем
включения и отключения насоса с помощью реле
давления в зависимости от давления в
гидросистеме. Сначала вода поступает из
заполненного диафрагменного гидробака.
Когда падение давления становится ниже
соответствующего значения давления включения,
насос включается.
Когда водопотребление падает, возрастает
конечное давление. Как только давление
превысит установленное значение давления
отключения, реле давления отключает насос.
5. Монтаж
5.1 Установка на месте эксплуатации
Монтаж и подключение установки повышения
давления должны выполняться в соответствии с
местными нормами и правилами.
Станция повышения давления должна
устанавливаться в хорошо вентилируемом
помещении для обеспечения достаточного
охлаждения электродвигателя насоса.
42
5.2 Подключение к трубопроводу
Стрелка на основании насоса указывает
направление потока воды.
Предполагается, что параметры подключенного
трубопровода выбраны правильно.
Установка повышения давления
поставляется без обратного клапана.
Обратный или приемный клапан должен
Внимание
устанавливаться на всасывающей
магистрали.
5.3 Заливка насоса
Перед вводом в эксплуатацию гидросистема
должна заполняться водой.
В замкнутых гидросистемах или в открытых
гидросистемах, где уровень воды находится
выше уровня всасывающего патрубка насоса:
1. Закрыть задвижку со стороны нагнетания.
2. Вывернуть резьбовую пробку (поз. 1)
заливочной горловины в верхней части
насоса. См. рис. 3.
3. Начать медленно открывать задвижку во
всасывающей линии гидросистемы до тех пор,
пока из заливочной горловины не пойдет
ровной струей вода.
4. Установить резьбовую пробку заливочной
горловины и прочно затянуть.
5. Полностью открыть задвижку (задвижки).
1
Рис. 3
Поз.
Наименование
1
Пробка заливочной горловины
2
Пробка сливного отверстия
Пробка сливного отверстия/
3
перепускной клапан
2
3
