4 Données techniques
Dimension des mailles: 0,5 mm
Matériel: Acier inoxydable 1.4301

5 Montage

5.1 Instructions importantes

AVERTISSEMENT
Les normes actuelles, règles de l'art et directives
locales doivent être respectées lors de la
conception d'une installation de réchauffage d'eau
potable
Pour cette raison:
– Selon la norme DIN, la conduite d'eau potable
froide doit être équipée d'une soupape de
sécurité sans dispositif d'arrêt
– Selon l'état de l'art, la conduite d'eau potable
froide doit être équipée d'un filtre à eau.
PRUDENCE
La séparation hydraulique de la station doit être
garantie
Pour cette raison:
– Toujours utiliser des raccordements séparés pour
le raccordement au ballon tampon.
– Les conduites de raccordement de la station
d'eau potable au ballon d'eau chaude devraient
être aussi courtes que possible.
PRUDENCE
– Ne pas utiliser de graisse ou d'huile lors du
montage, celles-ci peuvent endommager les
joints. Si nécessaire, des impuretés ou résidus
de graisse ou d'huile doivent être éliminés de la
tuyauterie par rinçage.
– Choix du fluide selon l'état de l'art actuel (par
ex. VDI 2035).
– Protéger des nuisances extérieures (chocs,
secousses, vibrations etc.).
5.2 Préparations
DANGER
Risque de blessure en cas de qualification
insuffisante
Un mauvais montage peut entraîner des
dommages corporels et des dégâts matériels
considérables.
Pour cette raison:
– Le montage ne doit être effectué que par un
chauffagiste qualifié.
– Ne faire effectuer les travaux sur les installations
électriques que par un électricien qualifié.
5.3 Montage du tamis

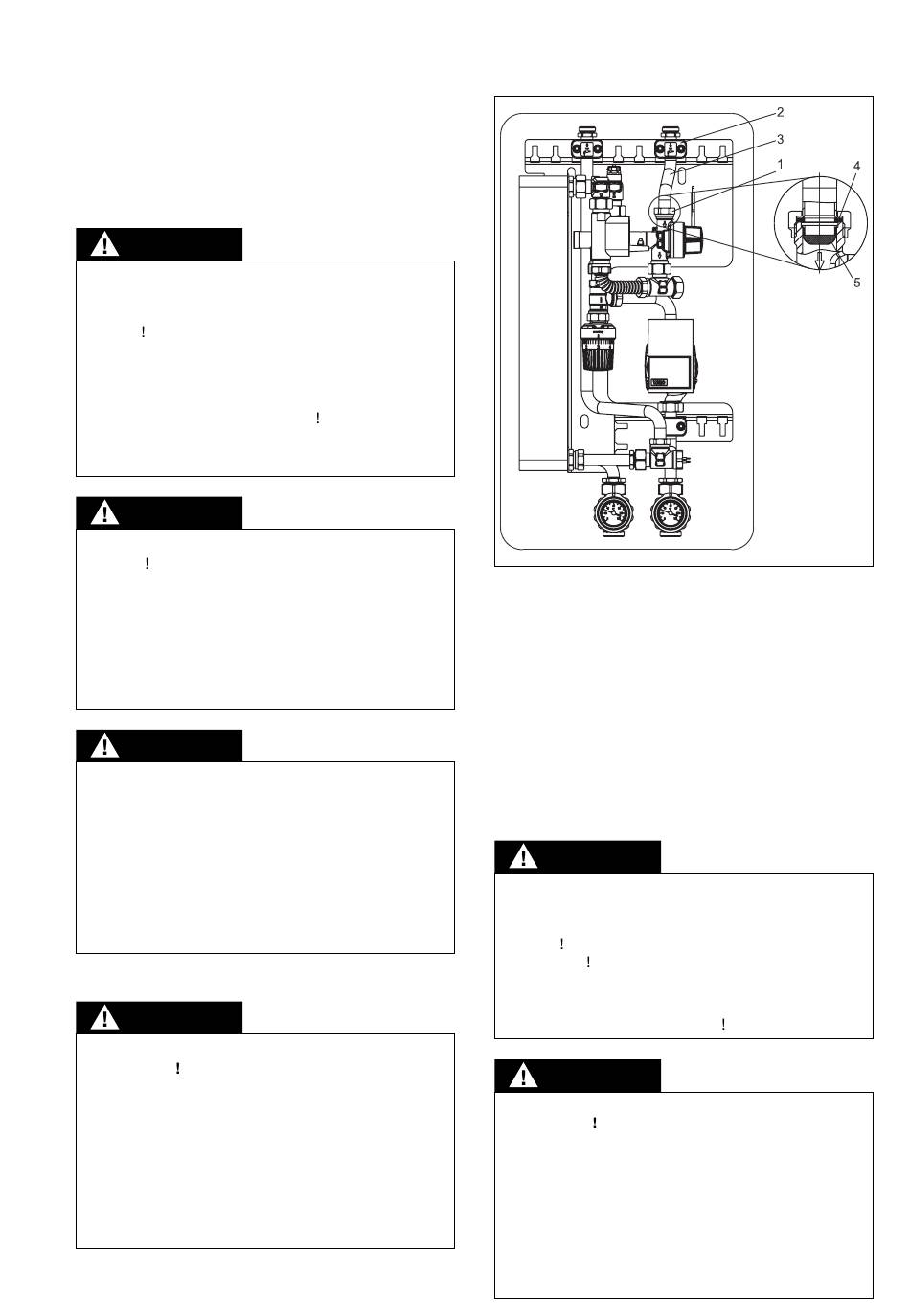

Fig. 5.1 Position de montage du tamis
5.3.1 Montage
– Fermer le circuit secondaire.
– Le circuit secondaire doit être détendu.
– Desserrer le raccord (1).
– Libérer le collier d'attache (2).
– Tourner le tuber (3) vers le côté.
– Enlever le joint torique (4).
– Insérer le tamis (5).
– Insérer le nouveau joint torique et serrer le raccord.
– Serrer le collier d'attache (2).
– Raccorder la fiche secteur.
PRUDENCE
Les normes actuelles, règles de l'art et directives
locales doivent être respectées lors de la
conception d'une installation de réchauffage d'eau
potable Les normes et directives nationales sont
à respecter
Lors de l'opération d'un bouclage d'E.C.S. les
directives d'hygiène selon la fiche technique
DVGW W551 sont à respecter
DANGER
Risque de mort en cas de qualification
insuffisante
Un mauvais montage peut entraîner des
dommages corporels et des dégâts matériels
considérables.
Pour cette raison:
– Le montage ne doit être effectué que par un
électricien qualifié.
– Avant le début des travaux, vérifier que tous les
composants sont hors tension.
