Geberinterface HTL-Eingang / HTL-Ausgang
3.3.2

Ausgangssignale Kanal 2

Bei der HTL-Gebernachbildung sind die Signalspuren A und B um 90° elektrisch phasen-
verschoben. Die Ausgangssignale können wahlweise als Diff erenzsignal mit den jeweiligen
inversen Spuren oder als massebezoge Signale angeschlossen werden. Das Nullsignal
wird mit den gleichen Pegel einmal pro Umdrehung ausgegeben.

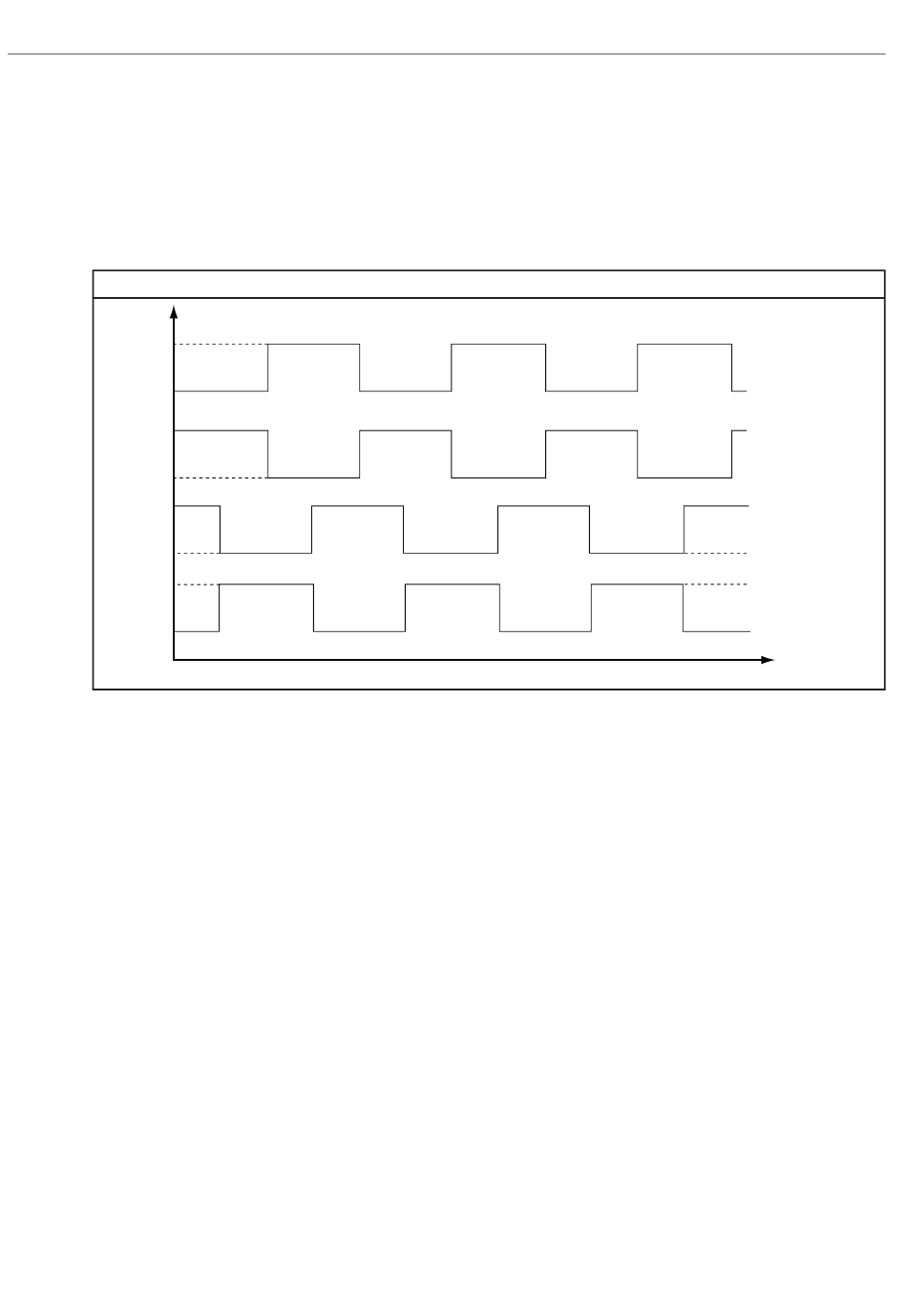

Bild 3.2.2
+A
COM
-A
COM
+B
COM
-B
COM
4.

Inbetriebnahme

Nach dem Einbau oder Wechsel einer Geberschnittstelle müssen vor der Verwendung eini-
ge Einstellungen in der Umrichter-/Servosoftware vorgenommen werden:
• Umrichter einschalten
• Applikationsmodus anwählen
• Parameter Ec.0 anwählen und kontrollieren ob Wert „15: Ink.eing. 24V HTL
m. Fehlererk/Gegentakt" eingetragen ist. Den angezeigten Wert unbedingt mit
„ENTER" bestätigen.
• Parameter Ec.10 anwählen und kontrollieren ob Wert „24: Ink.eing. Nachbil-
dung" eingetragen ist.
• Parameter Ec.1 anwählen und die Geberstrichzahl einstellen
• Ec.42 (Ec.20 bis V2.8) anwählen und abhängig vom Einsatzfall die Geberbru-
cherkennung einstellen.
5.

Fehlermeldungen

Fehlermeldungen und ihre Bedeutung sind in der Applikationsanleitung Kapitel 9 beschrie-
ben.
D - 12
