6.2.3 Ventilationsverlust
Als Ventilationsverlust wird der Wärmeverlust eines Heizkessels bezeichnet, der 30 Se-
kunden nach Brennerschluss durch gleichzeitige Ermittlung von Strömungsgeschwindig-
keit und Temperatur im Reststrom der Abgasführung bestimmt wird.
In den Schläuchen und der Sonde kein Kondensat befinden oder es muss entfernt werden
(ausblasen), sonst kann die Messung verfälscht werden.
Die Raumtemperatur wird mit dem Verbrennungsluftfühler
gemessen. Die Werte für die Kesselleistung (Typenschild),
den Abgasrohrdurchmesser und die Außentemperatur müssen
eingegeben werden.

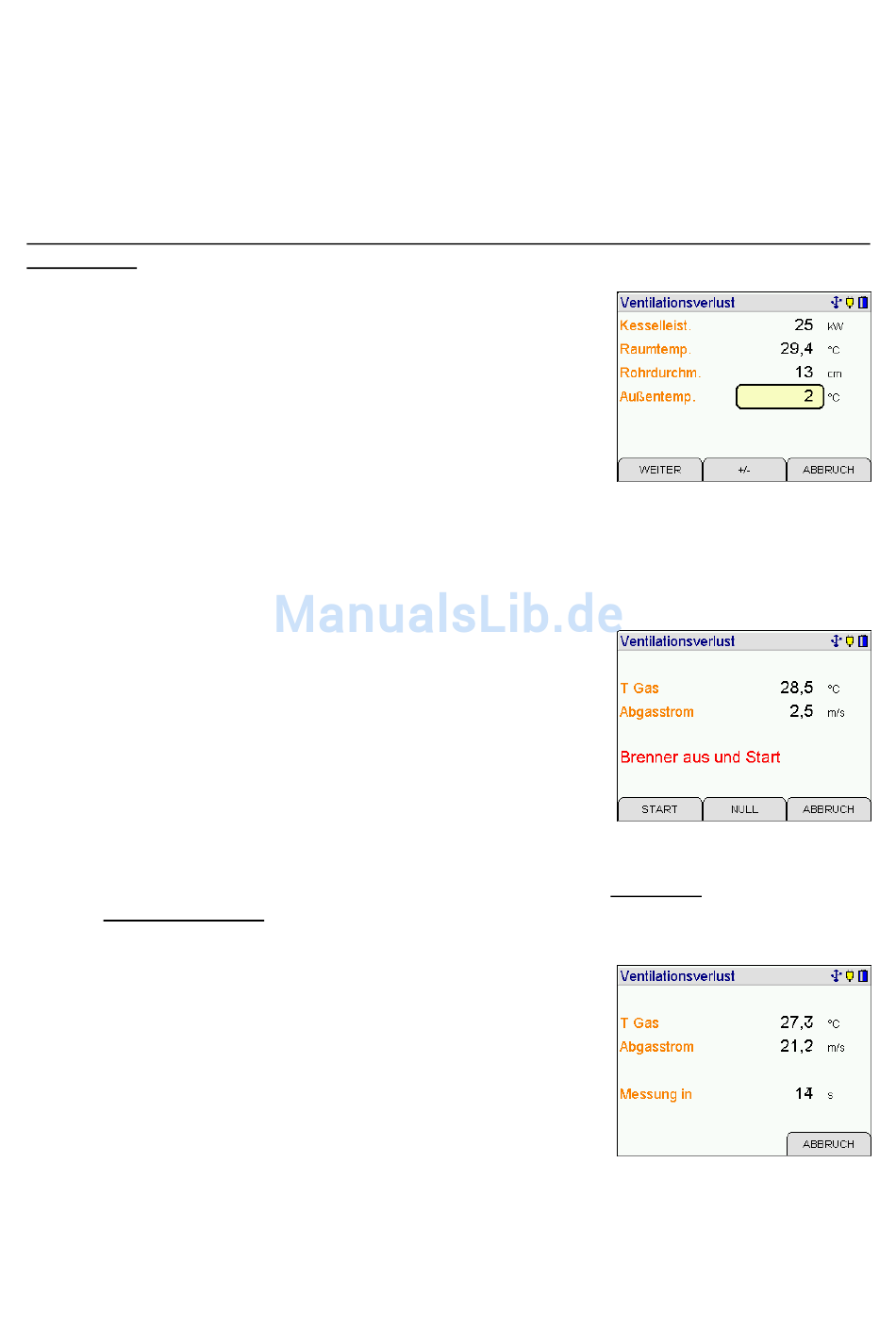

Sind die Werte eingegeben worden, die D7 Schnellkupplung
der Multifunktionssonde auf den Eingang der Gasauf-
bereitungspatrone und die D6 Kupplungen von Sonde und
Gasaufbereitungspatrone auf die Druckeingänge stecken.
Mit (
) die Werte übernehmen.
WEITER
Warten, bis die Kesseltemperatur die Betriebstemperatur erreicht hat.
Angezeigt werden die aktuelle Temperatur und die
Strömungsgeschwindigkeit.
Mit
kann der Wert der Strömungsgeschwindigkeit zu
(NULL)
Null gesetzt werden.
Die Strömungsgeschwindigkeit wird berechnet aus der
Messung des dynamischen (entgegen dem Abgasstrom) und
des statischen Drucks (senkrecht zum Abgasstrom).
Bei senkrechter Abgasströmung dazu die Multifunktionssonde horizontal durch die Mess-
öffnung in den Kernstrom stecken, wobei die Schläuche nach unten zeigen (gegen den
Abgasstrom). Die Multifunktionssonde mit dem Konus fixieren.
Brenner ausschalten und
drücken.
(START)
DasEM200plus führt einen Count down über 30 Sekunden
durch. Angezeigt werden die aktuelle Temperatur und die
Strömungsgeschwindigkeit des Abgases, sowie die
verbleibende Zeit bis zum automatischen Start der
Ventilationsverlustmessung.
D 959
13 von 19
Stand 20.04.2011
