Bedienungsanleitung Optionen für Dräger MSI EM200plus

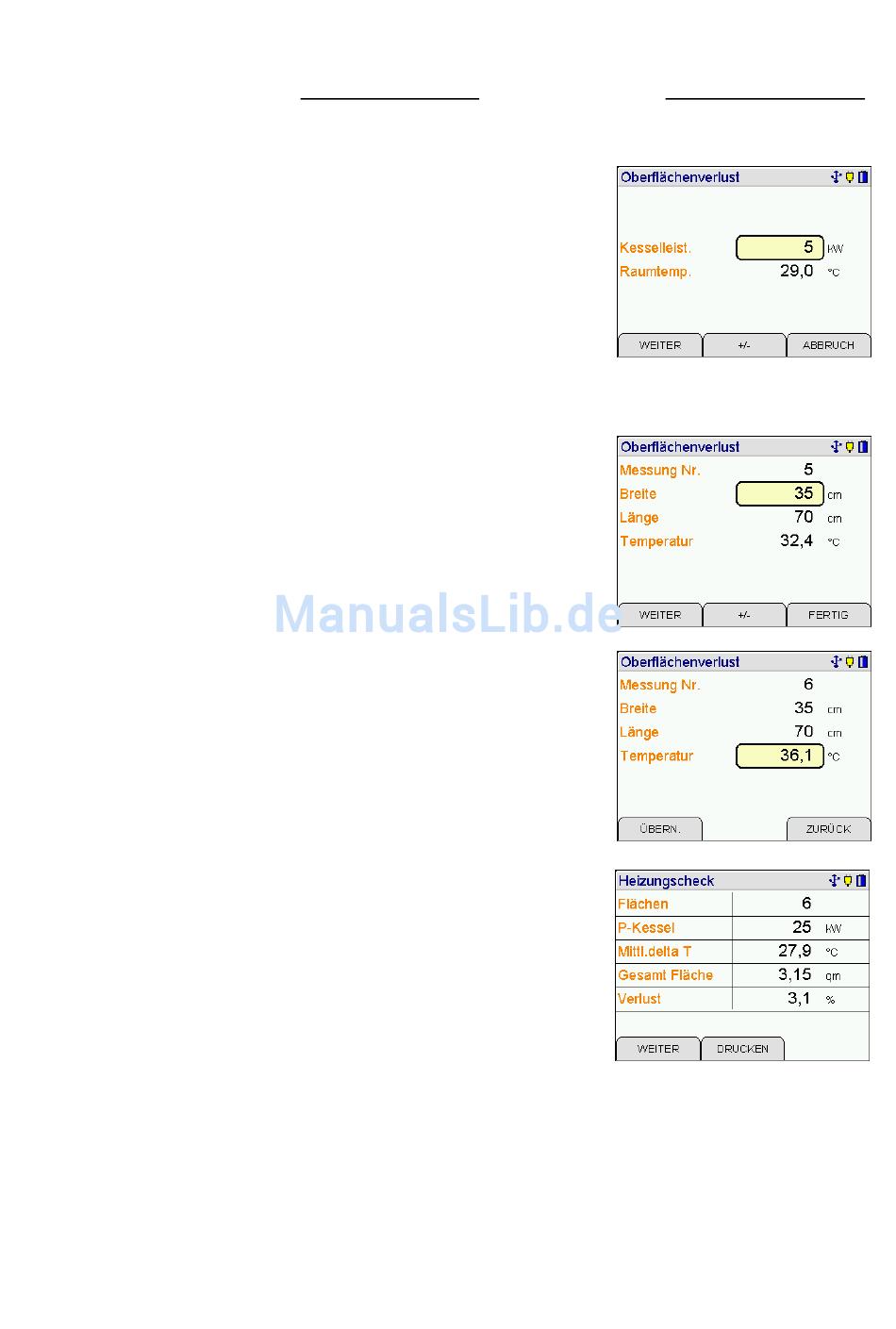

Den Stecker (roter Ring) des Oberflächenfühlers in die rot markierte Anschlussbuchse TG
(siehe Kap. 2) stecken, der Oberflächenfühler nutzt zur Messung der Temperatur ein
Thermoelement.
Kesselleistung (siehe Typenschild) einstellen.
Den Oberflächenfühler an eine Stelle bringen, an der eine
normale Raumtemperatur herrscht, ohne das der Fühler
Kontakt zu Oberflächen (Boden, Wand) hat. Einige Sekunden
warten (bei heißem Fühler ca. 1 Minute), bis die Temperatur-
anzeige stabil ist.
Mit (
) werden die angezeigte Kesselleistung und die Raumtemperatur übernom-
WEITER
men.
Angezeigt wird die Nummer der zu messenden Teilfläche
und die einstellbaren Werte für Höhe und Breite der zu
messenden Teilfläche, sowie die momentan vom Oberflächen-
fühler gemessene Temperatur.
Ist die Temperatur markiert, das gefederte Plättchen des
Oberflächenfühlers auf die zu messende Oberfläche drücken
und warten, bis die Temperaturanzeige stabil ist.
Mit (
) wird die angezeigte Größe und die
ÜBERNEHMEN
Temperatur dieser Teilfläche übernommen und zur Messung
des Oberflächenverlustes der nächsten Teilfläche gewechselt.
Sind die Oberflächentemperaturen aller erreichbaren
Teilflächen erfasst, wird mit
gewechselt.
Angezeigt werden die Anzahl der Teilflächen, die Kessel-
leistung, die Differenz zwischen mittlerer Oberflächen-
temperatur und Raumtemperatur, die Kesseloberfläche und
der errechnete relative Oberflächenverlust.
Es werden maximal 8 Punkte vergeben.
Stand 20.04.2011
zur Ergebnisanzeige
(FERTIG)
12 von 19
D 959
