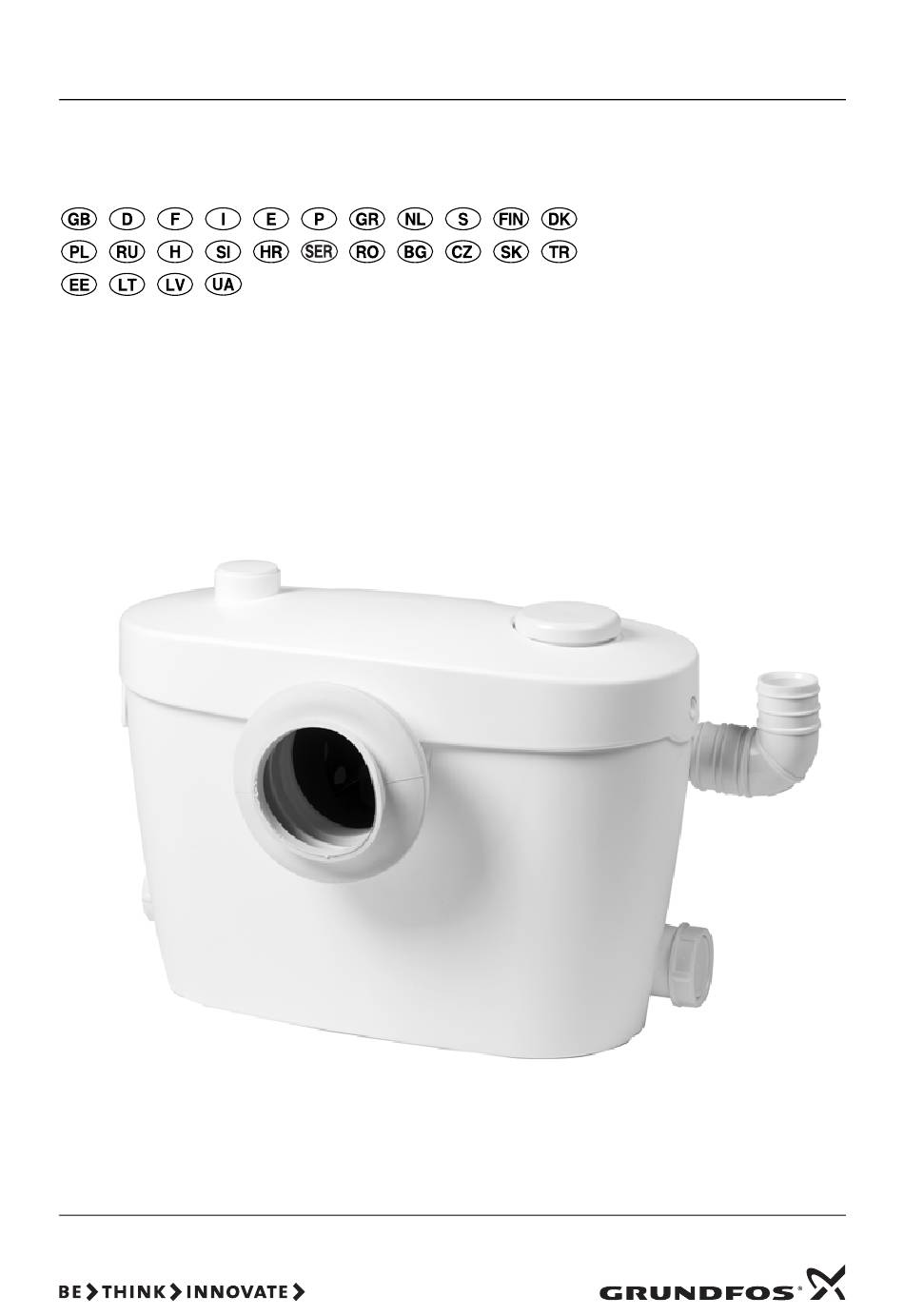

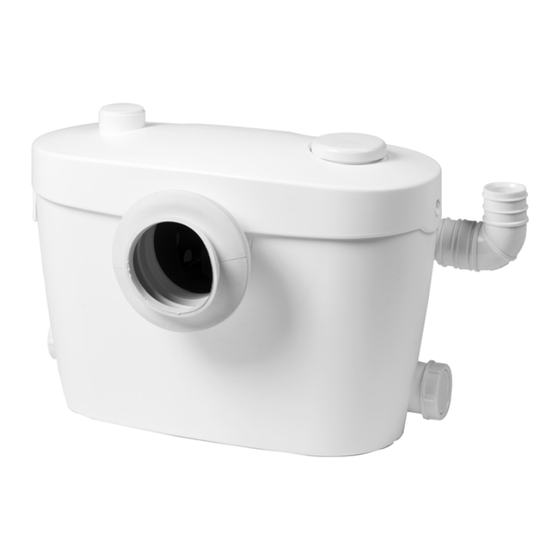

Sololift+ WC-3 Installation and operating instructions Montage- und Betriebsanleitung Notice d'installation et d'entretien Istruzioni di installazione e funzionamento Instrucciones de instalación y funcionamiento Instruções de instalação e funcionamento Οδηγίες εγκατάστασης και λειτουργίας Installatie- en bedieningsinstructies Monterings- och driftsinstruktion Asennus- ja käyttöohjeet Monterings- og driftsinstruktion Instrukcja montażu i eksploatacji... -
Seite 6: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1.1 Allgemeines Diese Montage- und Betriebsanleitung enthält grund- Seite legende Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Sie ist daher unbedingt Sicherheitshinweise vor Montage und Inbetriebnahme vom Monteur 1.1 Allgemeines sowie dem zuständigen Fachpersonal/Betreiber zu 1.2 Kennzeichnung von Hinweisen lesen. -
Seite 7: Sicherheitsbewusstes Arbeiten
1.5 Sicherheitsbewusstes Arbeiten 2. Allgemeines Die in dieser Montage- und Betriebsanleitung aufge- Sololift+ WC-3 ist eine kleine, kompakte automati- führten Sicherheitshinweise, die bestehenden natio- sche Hebeanlage, die für die Förderung aus Stellen nalen Vorschriften zur Unfallverhütung sowie even- in privaten Wohnungen geeignet ist, wo das Abwas- tuelle interne Arbeits-, Betriebs- und ser nicht über allgemeines Gefälle in den Abwasser-... -
Seite 8: Produktbeschreibung
3. Produktbeschreibung Der Sololift+ WC-3 Behälter ist aus einem hellen Kunststoffmaterial mit einer pflegeleichten Oberflä- che hergestellt. Bei korrekter Montage ist Sololift+ WC-3 wartungsfrei. Sololift+ WC-3 hat drei Anschlüsse außer dem Toilettenanschluss. Ein Schneidsystem zerkleinert Gegenstände im Abwasser, das durch den Toilettenanschluss zuläuft. -
Seite 9: Mitgeliefertes Zubehör
Gummimuffe und den druckseitigen Anschlussbo- Reduzierstücke für Anschlussbo- Abb. 2 gen (∅23, ∅25 und ∅28) Schrauben für Bodenbeschläge Bodenbeschläge 3.2 Abmessungen Folgende Maßskizzen geben die Abmessungen der Sololift+ WC-3 an. 188.8 55.2 430.2 DN 32 47.1 57.1 160.4 218.3... -
Seite 10: Montage
4.1.1 Schaltbild ø40 Abb. 6 4.2.3 Toilettenanschluss Sololift+ WC-3 sollte mit einer Toilette mit waage- Abb. 4 rechtem Ablauf gemäß EN 33 oder EN 37 verwendet werden. Die Toilette muss mindestens 6 Liter pro 4.1.2 Motorschutz Spülung verbrauchen. -
Seite 11: Anschluss Im Oberen Deckel
Das Zulaufrohr von der Dusche an einen der Seiten- Pumpe korrekt ein- bzw. ausschaltet. anschlüsse montieren. Schaltet die Pumpe ein, ist Sololift+ WC-3 Es empfiehlt sich, ein Sieb zum Auffangen von Haa- betriebsbereit. ren im Rost der Dusche zu montieren. -
Seite 12: Wartung
2. Reinigungsmittel in das WC-Becken geben und abspülen. 3. Reinigungsmittel ca. 5 min. einwirken lassen. 4. Versorgungsspannung einschalten und spülen. 5. Nochmals spülen, nachdem Sololift+ WC-3 geför- dert hat. Reinigung von WC, Dusche und Waschbecken Nach Reinigung der angeschlossenen Sanitärein- richtungen muss einmal mit klarem Wasser nachge- spült werden. -
Seite 13: Störungsübersicht
7. Störungsübersicht Vor jeder Arbeit an der Pumpe muss die Sicherung entfernt, der Stecker gezogen oder die Versorgungsspannung abgeschaltet werden. Dafür sorgen, dass die Versorgungsspannung nicht unbeabsichtigt wiedereingeschaltet werden kann. Die rotierenden Teile dürfen sich nicht mehr drehen. Reparaturarbeiten am Motor und an den elektrischen Teilen dürfen nur von einem Fachmann durchgeführt werden. -
Seite 14: Servicesätze
2850. ist, oder die Annahme der im Produkt verwende- ten Werkstoffe verweigert wird, kann das Produkt Bemessungsstrom: oder eventuelle umweltgefährdende Werkstoffe 1,8 A. an die nächste Grundfos Gesellschaft oder Werk- Schutzart: statt geliefert werden. IP 44. Wärmeklasse: Technische Änderungen vorbehalten. - Seite 15 Telefax: +852-27858664 Telefax: +64-9-415 3250 Av. Humberto de Alencar Castelo Branco, Turkey Hungary Norway GRUNDFOS POMPA San. ve Tic. Ltd. Sti. CEP 09850 - 300 GRUNDFOS Hungária Kft. GRUNDFOS Pumper A/S Gebze Organize Sanayi Bölgesi São Bernardo do Campo - SP Park u.
