Inbetriebnahme und Ladevorgang

Nach der mechanischen und elektrischen Installation ist Ihre Wallbox unmittelbar be-
triebsbereit. Die 3W22E1 verfügt über eine Ladesteckdose nach IEC 62196-2 Typ 2.
Entsprechend benötigen Sie ein optional erhältliches Ladekabel zum Anschluss an Ihr
Fahrzeug. Zugunsten einer hohen Flexibilität bietet ABL für diesen Zweck zwei unter-
schiedliche Kabel an:
MODELLBEZEICHNUNG BESCHREIBUNG
LAK32A3
LAKK2K1

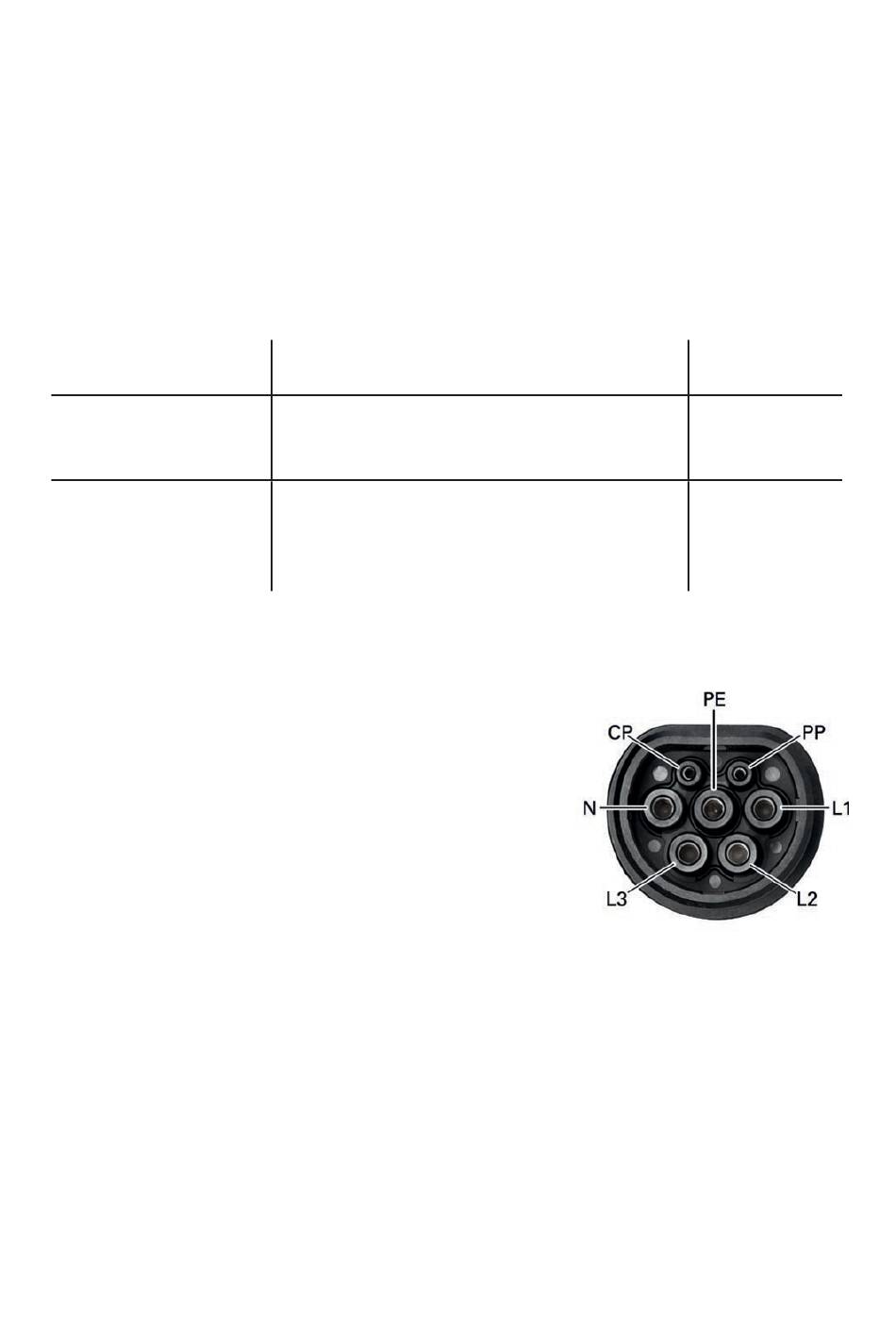

Die Ladesteckdose der 3W22E1 verfügt über drei stromführende Kontakte, einen
Neutralleiter, einen PE-Schutzleiter sowie über zwei Signalkontakte (Control Pilot und
Proximity Pilot), die für den gesicherten Anschluss und damit eine gefahrenfreie Nut-
zung sorgen.
Solange der Stecker des externen Ladekabels nicht in
der Ladesteckdose der 3W22E1 verriegelt ist, fehlt die
Rückmeldung für den PP-Signalkontakt: Es erfolgt da-
her keine Ladefreigabe und es wird keine Spannung
über die stromführenden Kontakte der Steckdose auf
das Ladekabel ausgegeben.
Die Ladesteckdose der 3W22E1 bietet zudem eine
elektromotorische Verriegelung, die in Verbindung mit
dem internen RFID-Modul und dem GSM-Modem der
Wallbox eine vollständig kontrollierte und damit benut-
zerspezifische Freigabe und Überwachung der Ladevorgänge erlaubt.
Die 3W22E1 ist intern mit einer Gleichstrom-Überwachungseinheit (DC-RCM) be-
stückt: Dieses Modul stellt sicher, dass während der Fahrzeugladung kein DC-Fehler-
strom (Gleichstrom größer als 6 mA) in die Hausinstallation fließen und die Funktion
des vorgeschalteten Fehlerstromschutzschalters beeinträchtigen kann. Diese Schutz-
schaltung ist insbesondere dann Voraussetzung, wenn Ihr Elektrofahrzeug selbst kei-
nen Schutz vor DC-Fehlerströmen bietet: Informationen dazu erhalten Sie in der Anlei-
tung zu Ihrem Fahrzeug sowie vom Hersteller bzw. Vertriebspartner für Ihr Fahrzeug.
Ladekabel Typ 2 zum Anschluss an alle
eMH3 Wallboxen und Fahrzeuge mit Lade-
steckdose nach IEC 62196-2 Typ 2
Adapterkabel Typ 2 auf Typ 1 zum Anschluss
an alle eMH3 Wallboxen mit Ladesteckdose
nach IEC 62196-2 Typ 2 auf Ladekupplung
IEC 62196-2 Typ 1
INBETRIEBNAHME UND LADEVORGANG
Ladesteckdose Typ 2
MAXIMALE
LADELEISTUNG
43,5 kW
7 ,4 kW
