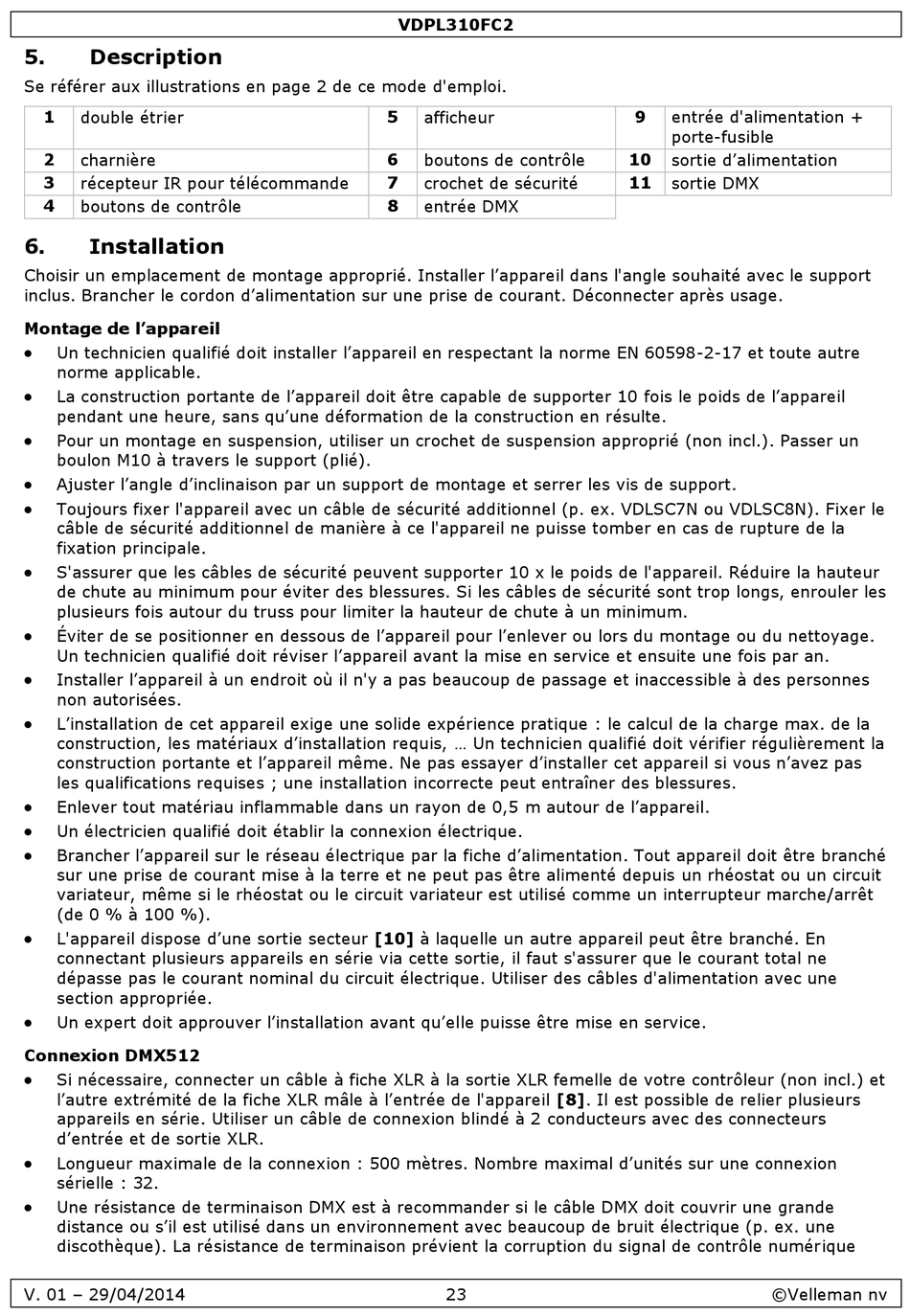

HQ Power VDPL310FC2 Bedienungsanleitung Seite 23

5. Description
Se référer aux illustrations en page 2 de ce mode d'emploi.
1 double étrier
2 charnière
3
récepteur IR pour télécommande
4
boutons de contrôle
6. Installation
Choisir un emplacement de montage approprié. Installer l'appareil dans l'angle souhaité avec le support
inclus. Brancher le cordon d'alimentation sur une prise de courant. Déconnecter après usage.
Montage de l'appareil

Un technicien qualifié doit installer l'appareil en respectant la norme EN 60598-2-17 et toute autre
norme applicable.

La construction portante de l'appareil doit être capable de supporter 10 fois le poids de l'appareil
pendant une heure, sans qu'une déformation de la construction en résulte.

Pour un montage en suspension, utiliser un crochet de suspension approprié (non incl.). Passer un
boulon M10 à travers le support (plié).

Ajuster l'angle d'inclinaison par un support de montage et serrer les vis de support.

Toujours fixer l'appareil avec un câble de sécurité additionnel (p. ex. VDLSC7N ou VDLSC8N). Fixer le
câble de sécurité additionnel de manière à ce l'appareil ne puisse tomber en cas de rupture de la
fixation principale.

S'assurer que les câbles de sécurité peuvent supporter 10 x le poids de l'appareil. Réduire la hauteur
de chute au minimum pour éviter des blessures. Si les câbles de sécurité sont trop longs, enrouler les
plusieurs fois autour du truss pour limiter la hauteur de chute à un minimum.

Éviter de se positionner en dessous de l'appareil pour l'enlever ou lors du montage ou du nettoyage.
Un technicien qualifié doit réviser l'appareil avant la mise en service et ensuite une fois par an.

Installer l'appareil à un endroit où il n'y a pas beaucoup de passage et inaccessible à des personnes
non autorisées.

L'installation de cet appareil exige une solide expérience pratique : le calcul de la charge max. de la
construction, les matériaux d'installation requis, ... Un technicien qualifié doit vérifier régulièrement la
construction portante et l'appareil même. Ne pas essayer d'installer cet appareil si vous n'avez pas
les qualifications requises ; une installation incorrecte peut entraîner des blessures.

Enlever tout matériau inflammable dans un rayon de 0,5 m autour de l'appareil.

Un électricien qualifié doit établir la connexion électrique.

Brancher l'appareil sur le réseau électrique par la fiche d'alimentation. Tout appareil doit être branché
sur une prise de courant mise à la terre et ne peut pas être alimenté depuis un rhéostat ou un circuit
variateur, même si le rhéostat ou le circuit variateur est utilisé comme un interrupteur marche/arrêt
(de 0 % à 100 %).

L'appareil dispose d'une sortie secteur [10] à laquelle un autre appareil peut être branché. En
connectant plusieurs appareils en série via cette sortie, il faut s'assurer que le courant total ne
dépasse pas le courant nominal du circuit électrique. Utiliser des câbles d'alimentation avec une
section appropriée.

Un expert doit approuver l'installation avant qu'elle puisse être mise en service.
Connexion DMX512

Si nécessaire, connecter un câble à fiche XLR à la sortie XLR femelle de votre contrôleur (non incl.) et
l'autre extrémité de la fiche XLR mâle à l'entrée de l'appareil [8]. Il est possible de relier plusieurs
appareils en série. Utiliser un câble de connexion blindé à 2 conducteurs avec des connecteurs
d'entrée et de sortie XLR.

Longueur maximale de la connexion : 500 mètres. Nombre maximal d'unités sur une connexion
sérielle : 32.

Une résistance de terminaison DMX est à recommander si le câble DMX doit couvrir une grande
distance ou s'il est utilisé dans un environnement avec beaucoup de bruit électrique (p. ex. une
discothèque). La résistance de terminaison prévient la corruption du signal de contrôle numérique
V. 01 – 29/04/2014
VDPL310FC2
5 afficheur
6 boutons de contrôle
7
crochet de sécurité
8
entrée DMX
23
9 entrée d'alimentation +
porte-fusible
10 sortie d'alimentation
11
sortie DMX
