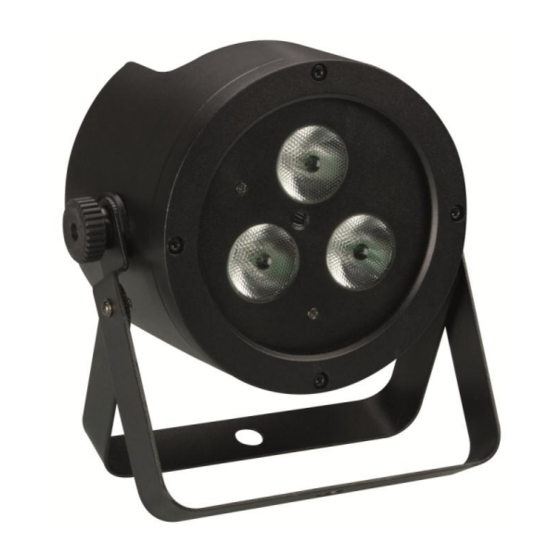

VDPL310FC
UNILED SUPERSLIM 4 – 3 X 8 W RGBW WITH DMX CONTROL
UNILED SUPERSLIM 4 – 3 X 8 W RGBW-LED MET DMX-STURING
UNILED SUPERSLIM 4 – 3 X LED RGBW DE 8 W AVEC PILOTAGE DMX
UNILED SUPERSLIM 4 – 3 X 8 W RGBW CON CONTROL DMX
UNILED SUPERSLIM 4 – 3 X 8 W RGBW-LED MIT DMX-STEUERUNG
USER MANUAL
GEBRUIKERSHANDLEIDING
MODE D'EMPLOI
MANUAL DEL USUARIO
BEDIENUNGSANLEITUNG
3
11
20
29
37
Inhaltsverzeichnis
loading

Verwandte Anleitungen für HQ Power VDPL310FC

Inhaltszusammenfassung für HQ Power VDPL310FC

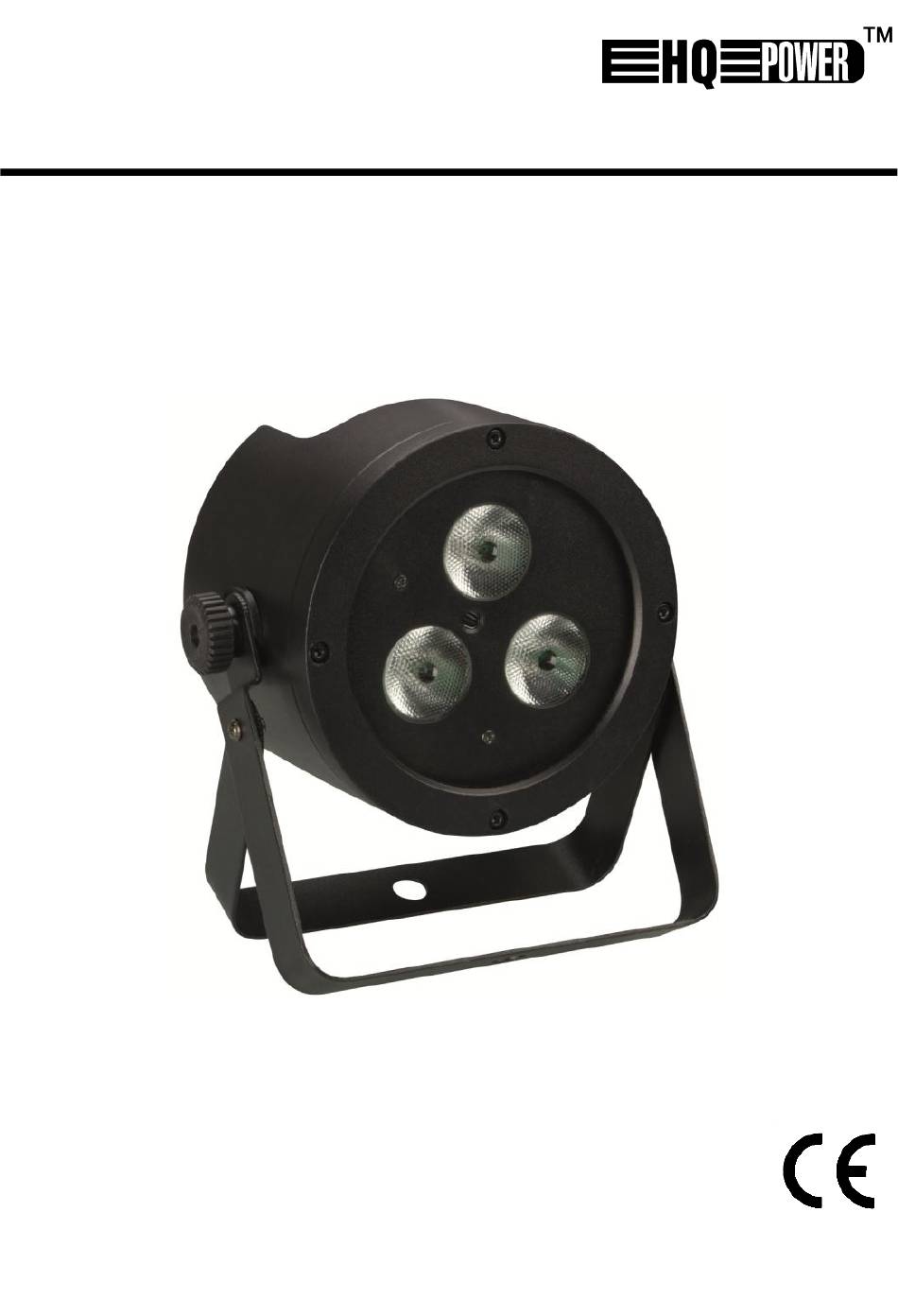

  • Seite 1 VDPL310FC UNILED SUPERSLIM 4 – 3 X 8 W RGBW WITH DMX CONTROL UNILED SUPERSLIM 4 – 3 X 8 W RGBW-LED MET DMX-STURING UNILED SUPERSLIM 4 – 3 X LED RGBW DE 8 W AVEC PILOTAGE DMX UNILED SUPERSLIM 4 – 3 X 8 W RGBW CON CONTROL DMX UNILED SUPERSLIM 4 –...
  • Seite 1 VDPL310FC UNILED SUPERSLIM 4 – 3 X 8 W RGBW WITH DMX CONTROL UNILED SUPERSLIM 4 – 3 X 8 W RGBW-LED MET DMX-STURING UNILED SUPERSLIM 4 – 3 X LED RGBW DE 8 W AVEC PILOTAGE DMX UNILED SUPERSLIM 4 – 3 X 8 W RGBW CON CONTROL DMX UNILED SUPERSLIM 4 –...
  • Seite 2 VDPL310FC V. 01 – 29/04/2014 ©Velleman nv...
  • Seite 2 VDPL310FC V. 01 – 29/04/2014 ©Velleman nv...

  • Seite 37: Einführung

    VDPL310FC BEDIENUNGSANLEITUNG Einführung An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll;...

  • Seite 38: Allgemeine Richtlinien

    VDPL310FC  Beachten Sie eine minimale Entfernung von 0,5 m zwischen der Lichtausbeute und irgendeiner beleuchteten Fläche.  Die max. Umgebungstemperatur ist 40 °C. Verwenden Sie das Gerät nicht bei höheren Temperaturen. Allgemeine Richtlinien Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

  • Seite 39: Umschreibung

    VDPL310FC Umschreibung Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung. doppeltes Halterungssystem Display Stromversorgungseingang + Sicherung Scharnier Bedientasten Netzausgang IR-Empfänger für Fernbedienung Sicherheitshaken DMX-Ausgang Bedientasten DMX-Eingang Installation Wählen Sie einen geeigneten Montageort. Montieren Sie das Gerät mit der Halterung in den geeigneten Winkel.

  • Seite 40: Anwendung

    VDPL310FC  Ein DMX-Abschlusswiderstand ist empfehlenswert für Installationen, bei denen das DMX-Kabel lang ist oder in einer Umgebung mit vielem elektrischem Rauschen (z.B. Discos). Der Abschlusswiderstand verhindert Störung des digitalen Steuersignals durch elektrisches Rauschen. Der DMX- Abschlusswiderstand ist nur eine XLR-Buchse mit einem 120 Ω Widerstand zwischen 2 und 3, die den XLR-Ausgang [11] des letzten Geräts in der Kette angeschlossen wird.

  • Seite 41: Dimmgeschwindigkeit

    VDPL310FC Verwenden Sie UP und DOWN, um eine vorprogrammierte Farbe auszuwählen (C1–C15) und drücken Sie ENTER um zu bestätigen. Drücken Sie die Taste MENU, um diese Funktion zu verlassen. Stand-Alone-Modus mit eigener statischer Farbe Kreieren Sie eine eigene Farbe, indem Sie die Intensität von den roten (r), grünen (g), blauen (b) und weißen (W) LEDs einstellen.

  • Seite 42: Bedienung Über Fernbedienung

    VDPL310FC Um die Empfindlichkeit des internen Mikrofons zu verwenden, drücken Sie MENU bis <SenS> erscheint. Bemerkung: Drücken Sie die Taste ENTER nicht. Verwenden Sie UP und DOWN, um die Empfindlichkeit von niedrig (0) auf hoch (100) einzustellen und drücken Sie ENTER, um zu bestätigen.

  • Seite 43: Vorprogrammierte Statische Farbe

    VDPL310FC Vorprogrammierte statische Farbe Um eine der vorprogrammierten statischen Farben zu verwenden, drücken Sie eine der nummerierten Tasten (0–9) der Fernbedienung. Die Farbe der Taste stimmt mit der Farbe der Beleuchtung überein. Personalisierte statische Farbe Kreieren Sie eine eigene Farbe, indem Sie die Intensität von den roten (R), grünen (G), blauen (B) und weißen (W) LEDs einstellen.

  • Seite 44: Reinigung Und Wartung

    VDPL310FC  Im 9-Kanal-Modus, stellen Sie die Startadresse des ersten Gerätes auf 1 (CH1–9), der zweiten Einheit auf 10 (1 + 9) (CH10–18), der dritten Einheit auf 19 (10 + 9) (CH19–27) usw. ein. Die höchste Startadresse ist 504. Den DMX-Modus einstellen: Drücken Sie auf MENU bis <4-CH>...

  • Seite 45: Technische Daten

    VDPL310FC  Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.  Tauchen Sie das Gerät nicht ein.  Außer Sicherung gibt es keine zu wartenden Teile.  Bestellen Sie eventuelle Ersatzunterteile bei Ihrem Fachhändler.
  • Seite 47 - tout dommage à cause d’une utilisation commerciale, professionnelle ou • Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. collective de l’appareil (la période de garantie sera réduite à 6 mois lors antes de devolver el aparato. Si no se encuentra un defecto en el artículo d’une utilisation professionnelle) ;...
