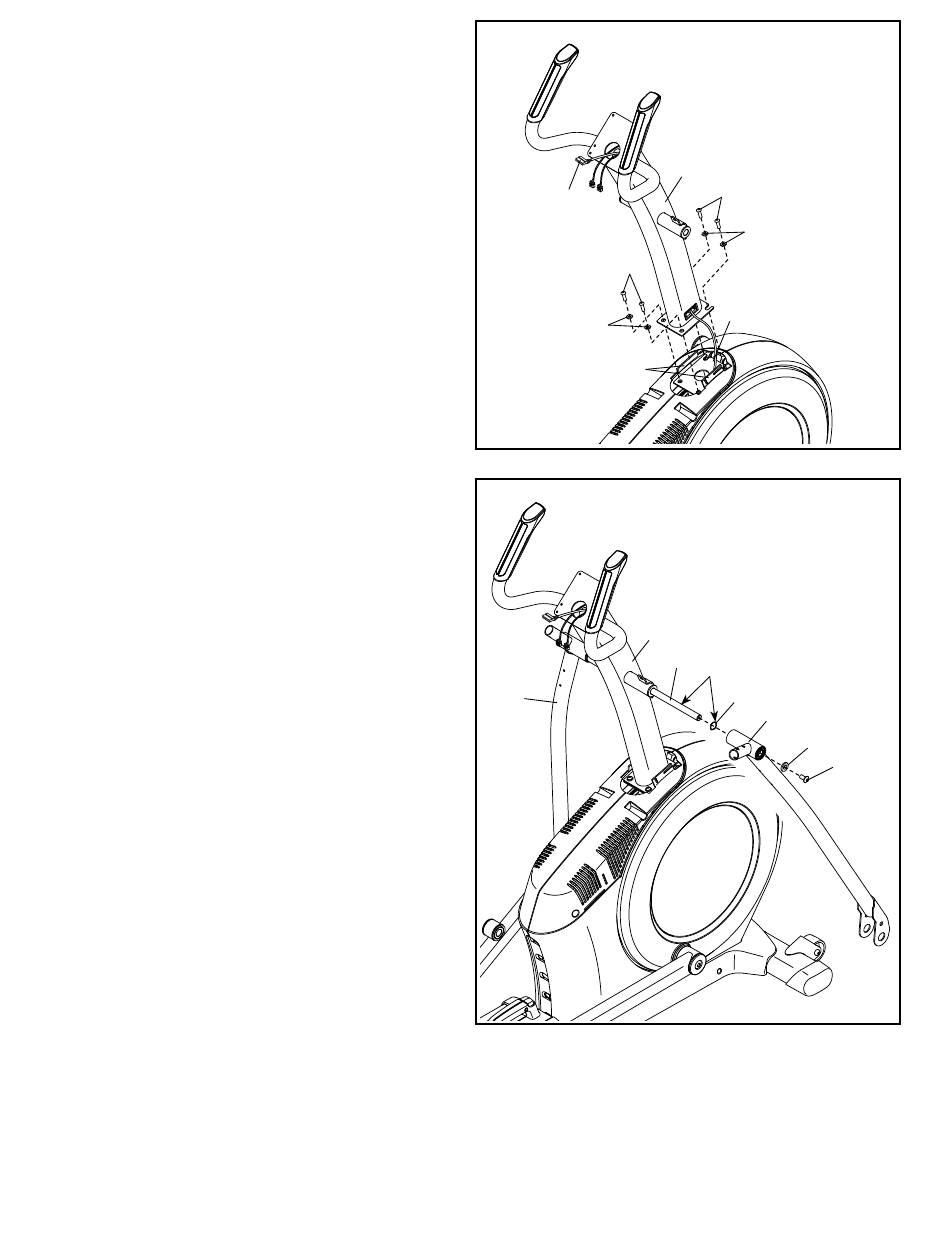

6. Tipp: Vermeiden Sie es, das Hauptkabel
(110) einzuklemmen. Vermeiden Sie es, die
gezeigten Plastiklaschen (B) zu beschädigen.
Lassen Sie eine zweite Person den Pfosten (4)
an den Rahmen (1) halten.
Befestigen Sie den Pfosten (4) mit vier M10 x
25mm Schrauben (92) und vier M10 Federringen
(105). Drehen Sie alle Schrauben zunächst
lose ein, dann ziehen Sie diese fest.
7. Mithilfe einer Plastiktüte, um Ihre Finger sauber
zu halten, tragen Sie etwas vom beigefügten
Schmierfett auf die Drehachse (35) und zwei
16mm Wellscheiben (54) auf.
Stecken Sie die Drehachse (35) durch den
Pfosten (4) und zentrieren Sie diese. Tipp: Ein
Gummihammer kann dabei eventuell hilfreich
sein.
Als Nächstes identifizieren Sie den rechten
Pendelschenkel (60) und richten ihn wie abgebil-
det aus.
Schieben Sie eine 16mm Wellscheibe (54) und
den rechten Pendelschenkel (60) auf die rechte
Seite der Drehachse (35).
Wiederholen Sie diesen Vorgang mit dem
linken Pendelschenkel (46).
Dann drehen Sie je eine M8 x 13mm Schraube
(82) mit einer M8 Unterlegscheibe (97) in beide
Enden der Drehachse (35) gleichzeitig ein.
6
110
92
105
B
7
4
46
8
Vermeiden Sie es,
das Hauptkabel (110)
einzuklemmen und
die Laschen (B) zu
beschädigen
4
92
105
1
35
Schmierfett
54
60
97
82
