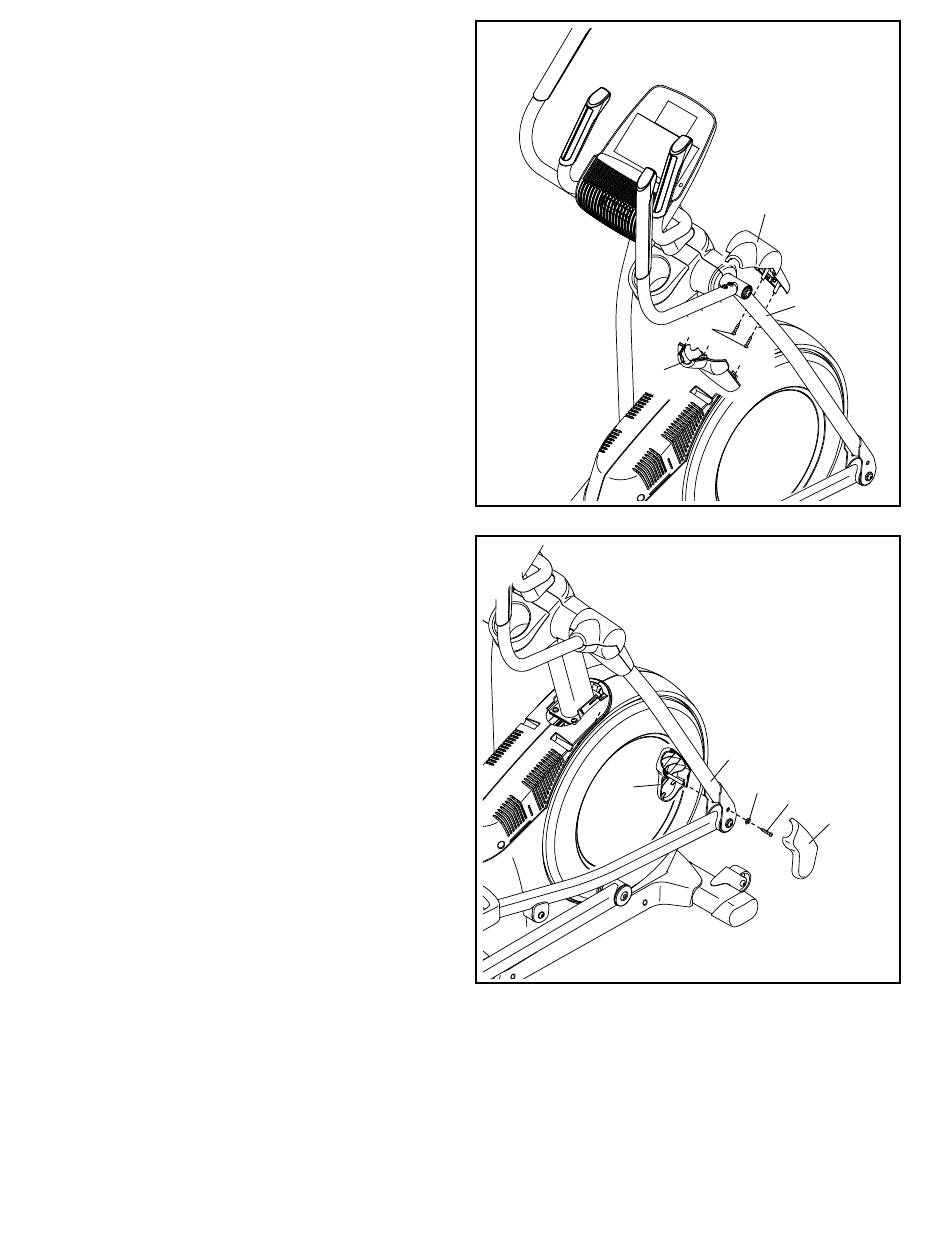

14. Identifizieren Sie die rechte vordere Pendelgriff-
Abdeckung (65) und richten diese wie abgebildet
aus.
Befestigen Sie die rechte vordere Pendelgriff-
Abdeckung (65) mit zwei M4 x 16mm Schrauben
(101) am rechten Pendelschenkel (60).
Als Nächstes identifizieren Sie die rechte hintere
Pendelgriff-Abdeckung (66) und richten diese
wie abgebildet aus.
Befestigen Sie die rechte hintere Pendelgriff-
Abdeckung (66) um den rechten Pendelschenkel
(60), indem Sie die Haken der rechten hinteren
Pendelgriff-Abdeckung auf die Laschen der
rechten vorderen Pendelgriff-Abdeckung (65)
drücken.
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Ellipsentrainers.
15. Identifizieren Sie die rechte innere Schenkel-
abdeckung (83) und richten diese wie abgebildet
aus.
Befestigen Sie die rechte innere Schenkelabde-
ckung (83) mit einer M4 x 16mm Schraube (101)
und einer M5 Unterlegscheibe (32) am rechten
Pendelschenkel (60).
Als Nächstes identifizieren Sie die rechte äußere
Schenkelabdeckung (69) und richten diese wie
abgebildet aus.
Befestigen Sie die rechte äußere Schenkelab-
deckung (69) um den rechten Pendelschenkel
(60), indem Sie die Haken der rechten inneren
Schenkelabdeckung (83) auf die Laschen der
rechten äußeren Schenkelabdeckung drücken.
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Ellipsentrainers.
