InBetrIeBnAhMe

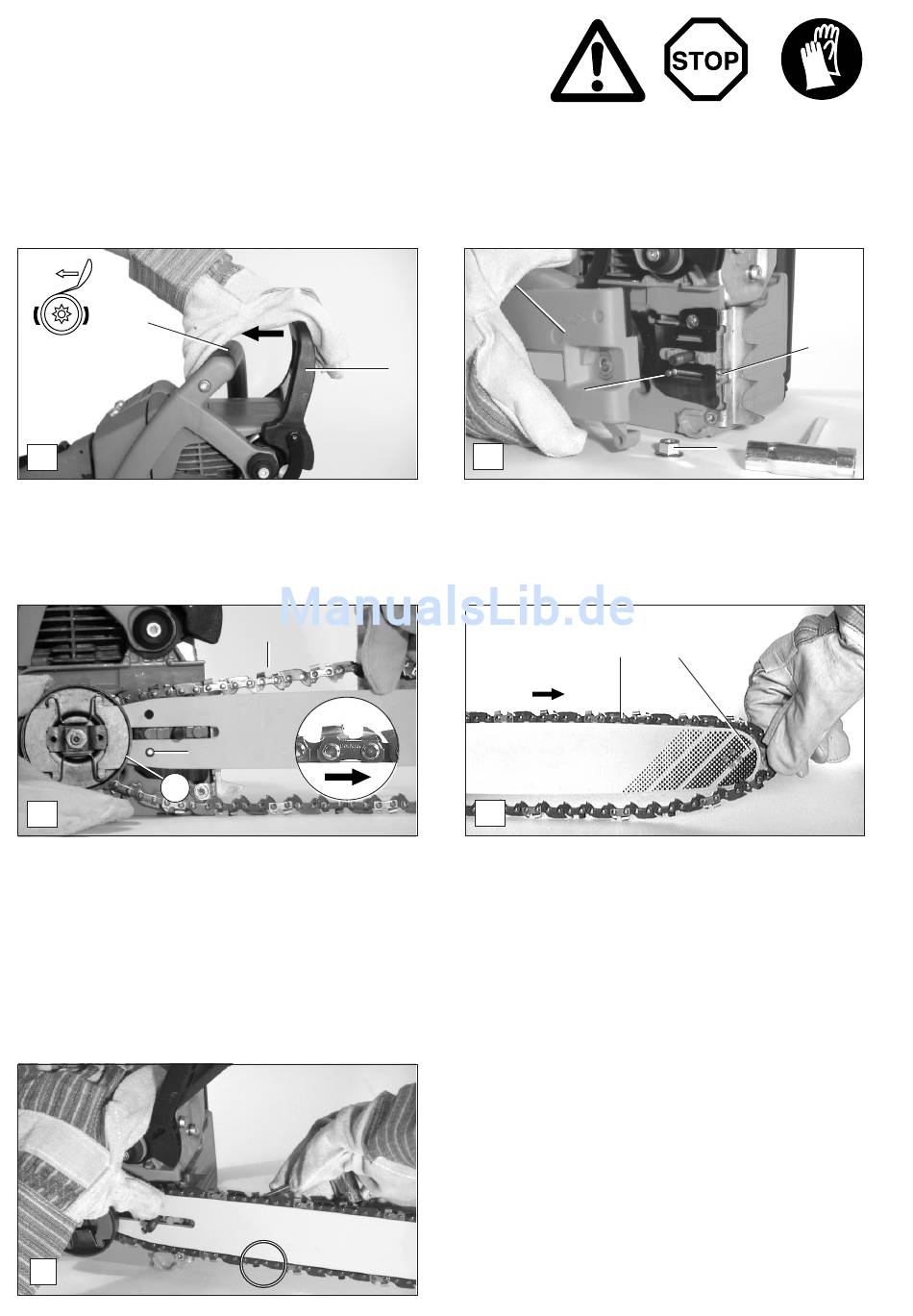

Montage der Sägeschiene und Sägekette
(ohne QuickSet)
Verwenden Sie den im Lieferumfang enthaltenen Kombi-
schlüssel für die folgenden Arbeiten. Motorsäge auf einen
stabilen Untergrund setzen und folgende Schritte für die
Montage der Sägekette und Sägeschiene durchführen:
2
A
-
Kettenbremse lösen, dafür Handschutz (A/1) in Richtung
Bügelgriff (A/2) ziehen, bis er fühlbar einrastet.
11
C
-
Sägeschiene (c/8) aufsetzen. Darauf achten, dass Zapfen
(c/9) des Kettenspanners in das Loch der Sägeschiene
eingreift.
-
Sägekette (c/10) über die Kupplungstrommel (c/11)
heben und auf das Kettenrad auflegen.
-
Mit der rechten Hand die Sägekette in die obere Führungsnut
der Sägeschiene (c/8) einführen. Die Schneidkanten der
Sägekette müssen auf der Schienenoberseite in Pfeilrichtung
zeigen!
E
10
8
9
AchtUnG: Bei allen Arbeiten an Sägeschiene und Säge-
kette unbedingt Motor ausschalten, Kerzen-
stecker ziehen (siehe Zündkerze auswechseln)
und Schutzhandschuhe tragen!
AchtUnG: Motorsäge darf erst nach komplettem Zusam-
menbau und Prüfung gestartet werden!
4
1
B
-
Befestigungsmutter (B/3) abschrauben.
-
Kettenradschutz (B/4) abziehen.
-
Kettenspannschraube (B/5) linksherum (gegen den Uhrzei-
gersinn) drehen, bis der Zapfen (B/6) am linken Anschlag
steht.
D
-
Sägekette (D/10) um den Umlenkstern (D/12) der Säge-
schiene führen.
hInWeIS:
Sägekette lässt sich leicht in Pfeilrichtung ziehen. Kupplungs-
trommel (c/11) dreht sich mit (Sägekette greift ins Kettenrad).
-
Mit der linken Hand Sägeschiene an das Gehäuse an-
drücken.
-
Kettenspannschraube (B/5) rechtsherum (im Uhrzeigersinn)
drehen, bis Sägekette in die Führungsnut der Schienenun-
terseite eingreift (siehe Kreis).
6
3
10
12
5
