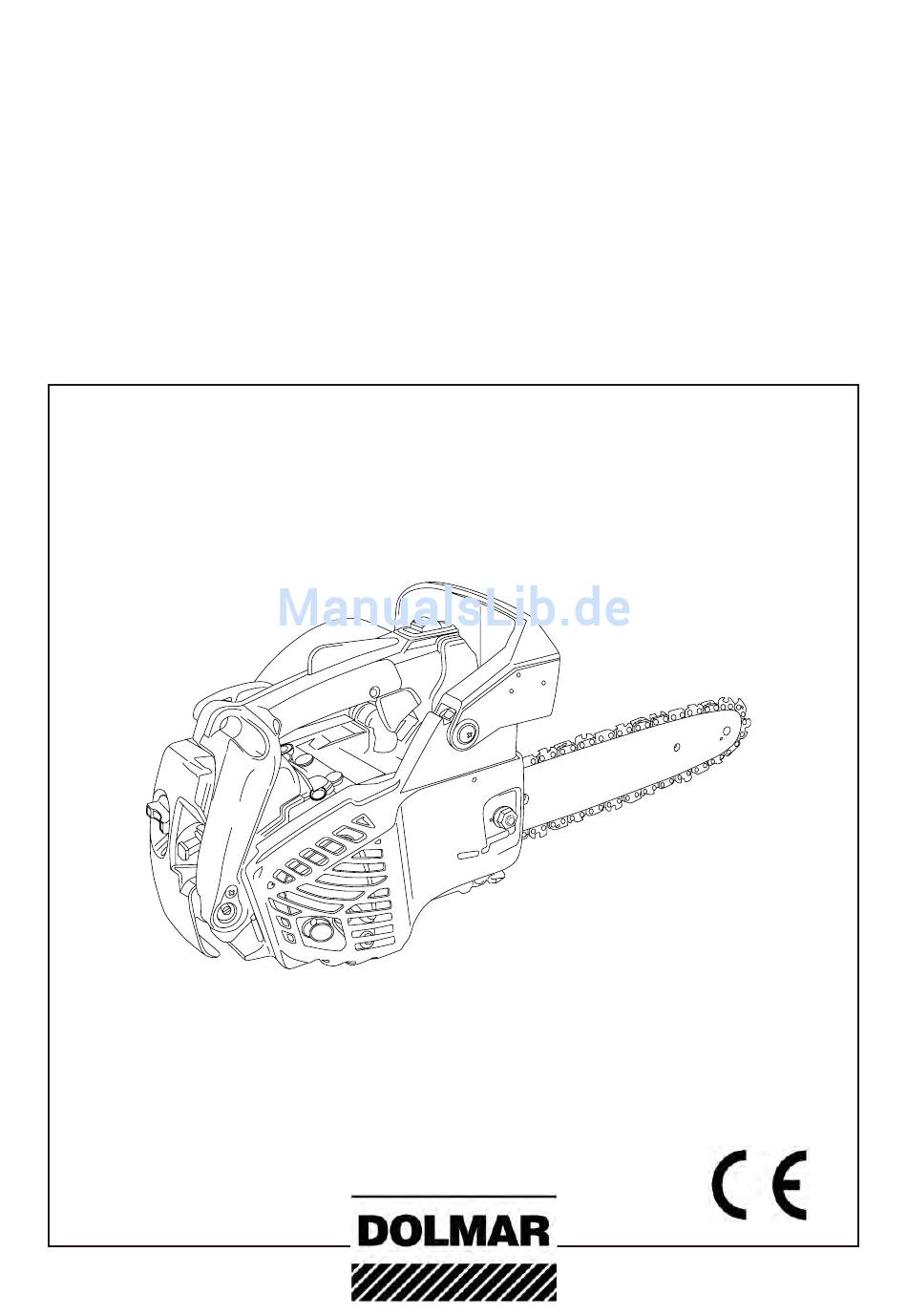

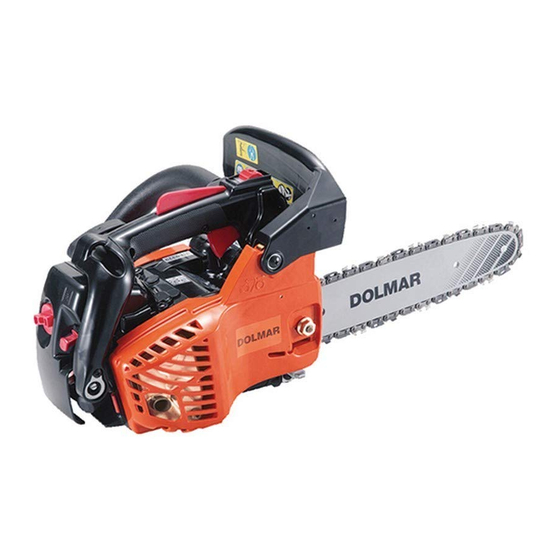

- Seite 1 BETRIEBSANLEITUNG Original-Betriebsanleitung Wichtig: Lesen Sie vor Verwendung der Motorsäge diese Betriebsanleitung aufmerksam durch, und halten Sie die Sicherheitsbestimmungen strikt ein! Bewahren Sie diese Betriebsanleitung auf! PS-311TH http://www.dolmar.com...
-
Seite 2: Inhaltsverzeichnis
Es ist von außerordentlicher Bedeutung, dass jeder Bediener dieser Motorsäge vor der Verwendung der Motorsäge die Inhalte dieser Betriebsanleitung gelesen und verstanden hat. Wenn Sie weitere Unterstützung benötigen, können Sie sich an jeden autorisierten DOLMAR-Händler in Ihrer Nähe wenden. INHALTSVERZEICHNIS Vorwort …... -
Seite 3: Technische
TECHNISCHE DATEN Modelle PS-311TH Länge x Breite x Höhe* 259 x 236 x 217 mm※ Leergewicht (leere Tanks)* 3,2kg※ Fassungsvermögen Kraftstofftank 240cm Fassungsvermögen Tank für Sägekettenöl 180cm Luftgekühlter Einzylinder-2-Takt-Motor Motorhubraum 30,1 cm Maximale Motorleistung (kW) 1,04 Vergaser Walbro-Membranvergaser Generator Schwungrad-Magnetgenerator, Kondensatorentladungszündung (CDI) Zündkerze:... -
Seite 4: Produktbeschreibung
PRODUKTBESCHREIBUNG MODELL : PS-311TH Vorderer Handschutz Sägekette Gashebelsperre Hinterer Griff Hebeöse Führungsschiene Anlasseinspritzpumpe Kraftstoff-Tankdeckel Öltankdeckel Vorderer Griff Drehknopf Luftfilterabdeckung Luftfilterabdeckung Startergriff Vorderer Handschutz : Schutzvorrichtung zwischen vorderem Griff und Sägekette zum Schutz der Hand vor Verletzungen und zur besseren Beherrschung der Motorsäge, falls die Hand vom Griff abgleitet. - Seite 5 Zündschalter Gashebel Choke-Knopf Kettenspanner Kettenfänger Kettenkasten Schalldämpfer Choke-Knopf : Vorrichtung zum Anfetten des Kraftstoff/Luft-Gemischs im Vergaser bei Kaltstart. Kettenkasten : Schutzabdeckung für Führungsschiene, Sägekette, Kupplung und Antriebsitzel bei Gebrauch der Motorsäge. Kettenspanner : Vorrichtung zum Einstellen der Kettenspannung. Kettenfänger : Ein Vorsprung, der so gestaltet ist, dass die Verletzungsgefahr für die rechte Hand des Bedieners beim Reißen oder Entgleisen einer Kette von der Führungsschiene verringert wird.
-
Seite 6: Kennzeichnung
KENNZEICHNUNG — 5 —... -
Seite 7: Bedeutung
BEDEUTUNG DER SYMBOLE Lesen Sie vor der Verwendung Unbedingt benutzen: einen dieses Produkts diese Schutzhelm, Gehörschutz, Schutzbrille Betriebsanleitung sorgfältig durch. oder Visier Warnhinweis „Heiße Fläche!“ Bei Kontakt kann es Brandgefahr: Ottokraftstoff ist leicht entzündlich. Die Motorsäge zu Verbrennungen kommen. Bei Betrieb des Motors darf niemals bei laufendem oder und einige Zeit danach ist die Temperatur des heißem Motor aufgetankt werden. -
Seite 8: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Das System an Warnhinweisen in dieser Anleitung kennzeichnet potenzielle Gefahren und enthält spezielle Sicherheitshinweise, die der Vermeidung von schweren oder gar tödlichen Verletzungen dienen. kGEFAHR k WARNUNG kACHTUNG sind Signalwörter zur Kennzeichnung der Gefahrenstufe. kGEFAHR : kennzeichnet eine extreme Gefahr schwerer oder gar tödlicher Verletzungen, wenn die vorgegebenen Vorsichtsmaßnahmen nicht eingehalten werden. -
Seite 9: Sicherheitshinweise Zur Motorsäge
Zeitabständen und Anleitungen Wartungsarbeiten an der Motorsäge vor. 4. Verwenden Sie ausschließlich ordnungsgemäßes Zubehör. Verwenden Sie ausschließlich Zubehör, das von Dolmar freigegeben wurde. 5. Schalten Sie den Motor aus, bevor Sie Wartungs- oder sonstige Arbeiten am Werkzeug vornehmen. 6. Wenn Sie bei Betrieb Probleme oder starke Schwingungen bemerken, stoppen Sie das Werkzeug unverzüglich und ermitteln Sie die Ursache. -
Seite 10: Sicherheitshinweise Für Den Betrieb
SICHERHEITSHINWEISE FÜR DEN BETRIEB 1. DIESE MOTORSÄGE KANN SCHWERE VERLETZUNGEN VERURSACHEN! Lesen Sie alle Anweisungen aufmerksam. Machen Sie sich mit der Bedienung und der ordnungsgemäßen Verwendung der Motorsäge vertraut. 2. Meiden Sie mit der Motorsäge Fels, Steine, Kies und ähnliche Stoffe, die zu gefährlichen Geschossen werden können. -
Seite 11: Zusammenbau
ZUSAMMENBAU WARNUNG POTENZIELLE GEFAHR • Die Sägekette ist sehr scharf. WAS KANN GESCHEHEN • Bei Berühren der Sägekette kann es zu Verletzungen kommen. SO KÖNNEN SIE DIESE GEFAHR VERMEIDEN • Tragen Sie beim Umgang mit der Sägekette stets Handschuhe. • Stoppen Sie immer erst den Motor, bevor Sie einen der im Folgenden aufgeführten Vorgänge ausführen. ANBRINGEN VON FÜHRUNGSSCHIENE UND KETTE 1. -
Seite 12: Anbringen Des Krallenanschlags (Sonderzubehör)
ANBRINGEN DES KRALLENANSCHLAGS (SONDERZUBEHÖR) 1. Stellen Sie sicher, dass die Kettenbremse gelöst ist. I n f o r m i e r e n S i e s i c h u n t e r „KETTENBREMSE“. Kettenkasten 2. Lösen Sie die Haltemutter und nehmen Sie den Kettenkasten ab. -
Seite 13: Vor
VOR DEM BETRIEB BETANKEN k WARNUNG Durch Einhalten der folgenden Vorsichtsmaßnahmen können Sie der Gefahr eines Brandes begegnen. 1. Rauchen Sie nicht in der Nähe von Kraftstoffen. 2. Mischen und befüllen Sie Kraftstoffe ausschließlich im Freien, an Orten ohne Funkenbildung und ohne offene Flammen. - Seite 14 KRAFTSTOFF; MISCHEN VON OTTOKRAFTSTOFF UND ÖL Empfohlene Ölsorten : Verwenden Sie ausschließlich Zweitakt-Motorenöl, das für luftgekühlte Hochleistungs-Zweitaktmotoren ausgelegt ist. IWICHTIG : • Verwenden Sie kein Zweitaktöl, das für wassergekühlte Außenbordmotoren vorgesehen ist. Diese Sorte von Zweitakt-Motorenöl enthält nicht die für luftgekühlte Zweitaktmotoren notwendigen Additive, wodurch es zu Motorschäden kommen kann.
-
Seite 15: Verfahren
1. Mischen Sie dem Ottokraftstoff nicht erst im Kraftstofftank der Motorsäge Öl zu. HINWEIS: 2. Verwenden Sie keine Öle mit Zertifizierung nach National Marine Manufacturer’s Association (NMMA) oder BIA. Diese Sorte von Zweitakt-Motorenöl enthält nicht die für luftgekühlte Zweitaktmotoren notwendigen Additive, wodurch es zu Motorschäden kommen kann. - Seite 16 3. Betätigen Sie die Anlasseinspritzpumpe, bis Kraftstoff in die Anlasseinspritzpumpe einläuft (5 bis 6 Mal). Anlasseinspritzpumpe 4. Ziehen Sie den Choke-Knopf heraus. Dadurch schließt sich die Choke-Klappe, und der Gashebel wird in die Startposition gebracht. Choke-Knopf 5. Legen Sie die Motorsäge auf den Boden ab und erfassen Sie mit Ihrer linken Hand fest den vorderen Griff.
-
Seite 17: Warmstart
4. Wenn der Motor nach drei- bis viermaligem Ziehen nicht anspringt, führen Sie das im vorherigen Abschnitt beschriebene Verfahren für einen Kaltstart aus. Wenn der Motor nicht anhand eines der oben beschriebenen Verfahren gestartet werden kann, wenden Sie sich an einen autorisierten DOLMAR-Händler. HINWEIS: 1. Ziehen Sie das Starterseil nicht vollständig heraus. -
Seite 18: Einstellen
EINSTELLEN DES ÖLERS TESTEN DER KETTENSCHMIERUNG 1. Halten Sie die Kette in kurzem Abstand über eine trockene Fläche. 2. Geben Sie Halbgas. 3. Auf der Fläche müssen Ölspuren zu sehen sein. Flachschraubendreher VERRINGERN ERHÖHEN Um die zugeführte Ölmenge zu erhöhen, drehen Sie die Stellschraube gegen den Uhrzeigersinn. EINSTELLEN DER KETTE 1. -
Seite 19: Kettenbremse
KETTENBREMSE ACHTUNG • Überprüfen Sie die Kettenbremse, bevor Sie die Motorsäge starten. Wenn die Kettenbremse nicht ordnungsgemäß funktioniert, bringen Sie die Motorsäge in ein Servicezentrum. • Wenn die Kettenbremse durch eine Reaktion auf ein Rückschlagen ausgelöst wird, stoppt die Kette. Lassen Sie sofort den Gashebel los, damit Motor oder Kupplung nicht beschädigt werden. Versuchen Sie nicht, den Motor bei aktivierter Kettenbremse zu betreiben. -
Seite 20: Überprüfen Der Nicht Von Hand Ausgelösten Kettenbremse
ÜBERPRÜFEN DER NICHT VON HAND AUSGELÖSTEN KETTENBREMSE 1. Stoppen Sie den Motor der Motorsäge. 2. Erfassen Sie den vorderen und den hinteren Griff so mit den Händen, dass Sie die Motorsäge um ca. 0 bis 15 cm anheben können, wie in der Abbildung dargestellt. 3. -
Seite 21: Anleitungen
ANLEITUNGEN FÜR DAS SÄGEN ACHTUNG • Lesen Sie die Sicherheitshinweise ab Seite 7 über den ordnungsgemäßen Umgang mit der Motorsäge. • Tragen Sie beim Arbeiten mit der Motorsäge immer Handschuhe und Schutzkleidung. • Das Fällen eines Baumes erfordert Sachkenntnis und Erfahrung, insbesondere das Fällen eines Baumes mit großem Durchmesser oder an Steilhängen und auf unsicherem Boden. - Seite 22 GEFAHR POTENZIELLE GEFAHR • Ein Rückschlagen kann auftreten, wenn die Nase oder Spitze der Führungsschiene einen Gegenstand berührt. WAS KANN GESCHEHEN • Wenn das obere Viertel der Spitze der Schiene einen Gegenstand berührt, kann die Gegenkraft der Kette dazu führen, dass die Säge schnell direkt zurück auf den Bediener zu gestoßen wird. SO KÖNNEN SIE DIESE GEFAHR VERMEIDEN •...
-
Seite 23: Fällen Von Bäumen
FÄLLEN VON BÄUMEN GEFAHR • Die Fallrichtung eines Baumes kann durch eine Vielzahl von Faktoren von der gewünschten Fallrichtung abweichen. Wenn der Baum fällt, achten Sie stets mit höchster Wachsamkeit auf ein Abweichen bei der Fallrichtung. ACHTUNG • Wenn die Säge beim Ausführen des Fällschnitts verklemmt, treiben Sie einen Keil ein, um den Schnitt zu öffnen und die Säge frei zu bekommen. -
Seite 24: Entasten Und Ablängen
ENTASTEN UND ABLÄNGEN ACHTUNG • Sägen Sie niemals über Brusthöhe. • Erfassen Sie die Säge immer mit beiden Händen. • Stellen Sie sich hangaufwärts zum Holz. • Halten Sie zu schneidendes Holz nicht von Hand fest und lassen Sie es nicht von anderen Personen festhalten. •... -
Seite 25: Verwenden Der Motorsäge Für Die Baumpflege In Kletterausrüstung
VERWENDEN DER MOTORSÄGE FÜR DIE BAUMPFLEGE IN KLETTERAUSRÜSTUNG ACHTUNG • Bediener von Motorsägen, die bei der Baumpflege in Kletterausrüstung in Höhen arbeiten müssen, dürfen niemals allein arbeiten. • Der Bediener muss von einer in den entsprechenden Notfallhandlungen ausgebildeten Arbeitskraft, die sich auf dem Boden aufhält, unterstützt werden. •... -
Seite 26: Verwenden Der Motorsäge Am Baum
VERWENDEN DER MOTORSÄGE AM BAUM ACHTUNG • Die überwiegende Mehrheit der Unfälle wird dadurch verursacht, dass die Bediener keine sichere Arbeitsposition einnehmen, in der sie die Säge an beiden Griffen halten können. SICHERN DER ARBEITSPOSITION FÜR DAS ARBEITEN MIT BEIDEN HÄNDEN •... -
Seite 27: Einhändiges Führen Der Motorsäge
EINHÄNDIGES FÜHREN DER MOTORSÄGE ACHTUNG • Ein Sägen mit dem Rückschlagbereich an der Spitze der Führungsschiene der Motorsäge, das Halten von abzusägenden Holzteilen von Hand und der Versuch, fallende Holzteile aufzufangen, sind unbedingt zu unterlassen. Der Bediener darf Motorsägen für die Baumpflege nur ausnahmsweise und nur dann einhändig führen, wenn er eine stabile Arbeitsposition eingenommen hat. -
Seite 28: Wartung
WARTUNG DER SÄGEKETTE WARNUNG Diese Sägekette erfüllte die sicherheitstechnischen Anforderungen zum Schutz vor Rückschlag nach ISO 11681 beim Test mit einer Kombination aus dieser Kettensäge und der Führungsschiene „Oregon Double Guard“. Es ist möglich, dass sie in Verbindung mit anderen Kettensägen oder Führungsschienen die sicherheitstechnischen Anforderungen von ISO 11681 nicht erfüllt. - Seite 29 Ölbohrung L a s s e n S i e s i c h b e i m E r n e u e r n v o n Führungsschiene oder Sägekette von einem autorisierten DOLMAR-Händler beraten. Führungsschiene — 28 —...
-
Seite 30: Regelmässige Wartung
Wartung, Austausch und Reparatur von Vorrichtungen und Systemen mit emissionsdämpfender Wirkung dürfen von jeder Reparaturwerkstatt und auch von Privatpersonen vorgenommen werden; Reparaturen im Rahmen von Gewährleistung und Garantie müssen jedoch durch von der DOLMAR GmbH autorisierten Händlern oder Servicezentren ausgeführt werden. Bei Verwendung von Bauteilen, die bezüglich Betriebsverhalten und Haltbarkeit von zugelassenen Bauteilen abweichen,... -
Seite 31: Zündkerze
ZÜNDKERZE Zeitabstand für Wartungen • Schrauben Sie die Zündkerze nach 25 Betriebsstunden aus dem Motor und überprüfen Sie die Zündkerze. • Die Zündkerze ist nach jeweils 100 Betriebsstunden zu ersetzen. Wartung der Zündkerze Abnehmen 1. D e r M o t o r m u s s U m g e b u n g s t e m p e r a t u r (Raumtemperatur) haben. -
Seite 32: Kraftstofffilter
KRAFTSTOFFFILTER Zeitabstand für Wartungen • Der Kraftstofffilter ist nach jeweils 25 Betriebsstunden zu reinigen und auf Schäden zu inspizieren. • Der Kraftstofffilter ist nach jeweils 100 Betriebsstunden zu ersetzen. Ersetzen des Kraftstofffilters Draht D e r K r a f t s t o fff i l t e r i s t a m E n d e d e s K r a f t s t o ff - Kraftstofffilter Ansaugschlauchs im Inneren des Kraftstofftanks befestigt. -
Seite 33: Motorkühlung
MOTORKÜHLUNG Zeitabstand für Wartungen • Die Motorkühlung ist nach jeweils 25 Betriebsstunden oder wöchentlich, je nachdem, was zuerst eintritt, zu reinigen. • Damit sich der Motor nicht überhitzt, muss um und durch die Kühlrippen des Zylinders ungehindert Luft strömen können. Laub, Gras, Schmutz und sonstige Abfälle können sich auf den Rippen ablagern, wodurch die Temperatur des Motors bei Betrieb steigt. -
Seite 34: Allgemeines Reinigen Und Nachziehen Von Schraubverbindungen
• Schalten Sie die Motorsäge immer aus, bevor Sie Reinigungs- oder Wartungsarbeiten an der Motorsäge vornehmen. Bei ordnungsgemäßer Wartung erbringt die Dolmar Motorsäge über viele, viele Stunden Höchstleistung. Zu einer guten Pflege gehören auch das regelmäßige Überprüfen sämtlicher Befestigungen auf ordnungsgemäßen Sitz und das Reinigen des gesamten Werkzeug. - Seite 35 Motors nicht bewegt. • Stoppen Sie umgehend die Verwendung der Motorsäge, wenn die Leerlaufdrehzahl nachgestellt werden muss oder wenn nach Vornehmen der Einstellung der Motor aus geht. • Wenden Sie sich zwecks Unterstützung und Reparatur an Ihren Dolmar-Händler. — 34 —...
-
Seite 36: Aufbewahrung
AUFBEWAHRUNG WARNUNG POTENZIELLE GEFAHR • Ottokraftstoffe entwickeln Gase, die sich im Inneren eines Kraftstofftanks unter Druck ansammeln können. WAS KANN GESCHEHEN • Beim Abnehmen des Kraftstoff-Tankdeckels kann Kraftstoff auf Sie und Ihre Kleidung gespritzt werden. SO KÖNNEN SIE DIESE GEFAHR VERMEIDEN •... -
Seite 37: Fehlersuche
DOLMAR-Händler wenden • Abgas-Auslassöffnung ist verstopft • Abgas-Auslassöffnung reinigen • Zündkerze • Reinigen und Einstellen oder Ersetzen • Kühlsystem ist verstopft • Reinigen Wenn Sie weiterführende Unterstützung benötigen, wenden Sie sich an Ihren autorisierten Dolmar- Händler. — 36 —... -
Seite 38: Zeitabstände
Es wird ein Austausch nach jeweils 3 austauschen Jahren empfohlen. ● : Diese Wartung muss von einem autorisierten Dolmar-Händler vorgenommen werden. ■ : Bei Arbeiten unter sehr staubigen Bedingungen muss diese Wartung öfter vorgenommen werden. HINWEIS: Die angegebenen Zeitabstände für die einzelnen Wartungsarbeiten sind Richtwerte. -
Seite 39: Eg-Konformitätserklärung
EG-KONFORMITÄTSERKLÄRUNG Die Unterzeichnenden, Tamiro Kishima und Rainer Bergfeld, bevollmächtigt durch die Dolmar GmbH, erklären, dass die Geräte der Marke DOLMAR: Bezeichnung der Maschine: Benzin-Motorsäge Nummer / Typ des Modells: PS-311TH Technische Daten: siehe Tabelle „TECHNISCHE DATEN“ in Serienfertigung hergestellt werden und den folgenden Richtlinien der Europäischen Union genügen:... - Seite 40 DOLMAR GmbH Postfach 70 04 20 D-2004 Hamburg Germany http://www.dolmar.com...
