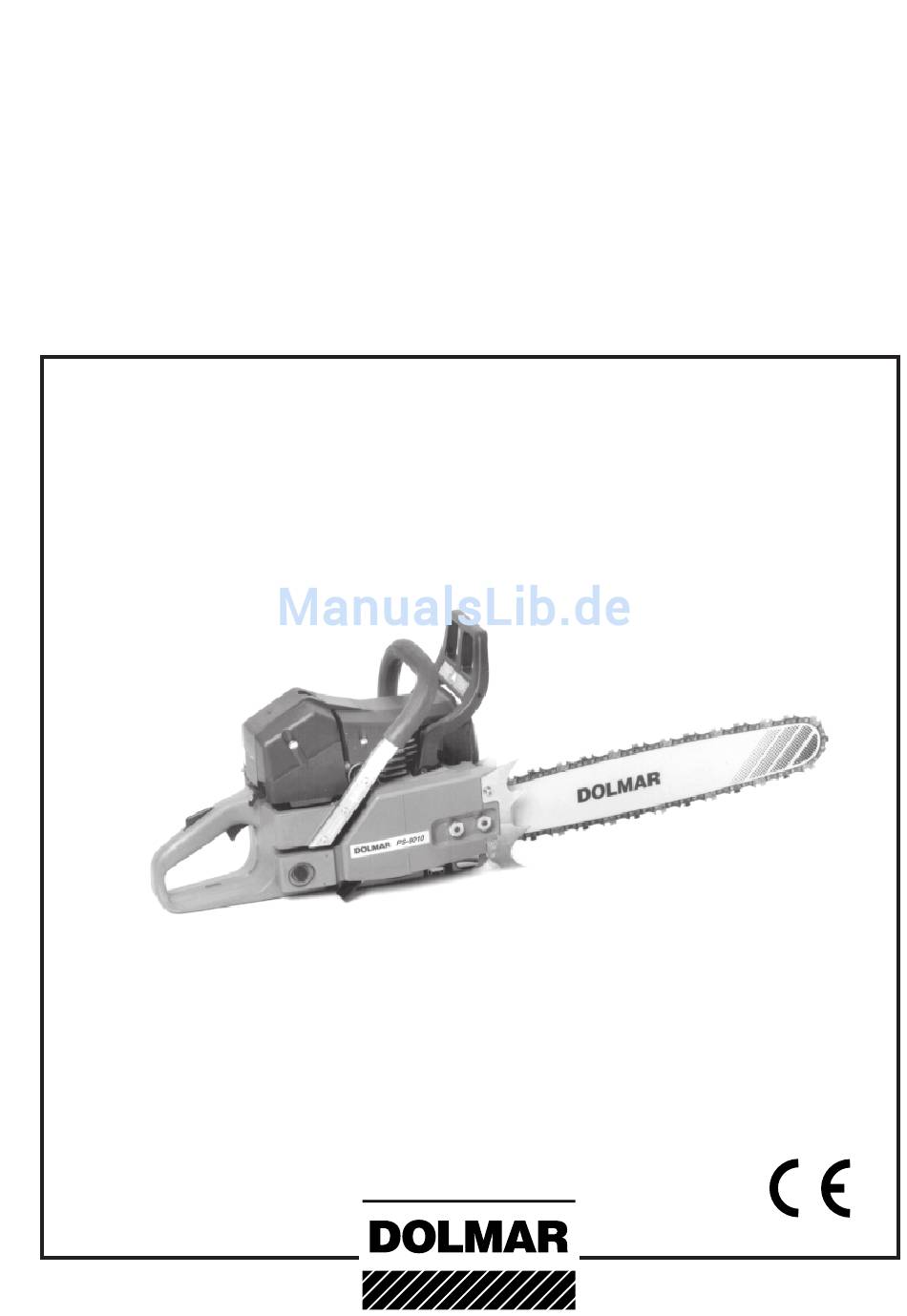

- Seite 1 Betriebsanleitung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanleitung sorgfältig aufbewahren! PS-9010 http://www.dolmar.de...
-
Seite 2: Inhaltsverzeichnis
Formgebung ist sie aber gleichzeitig auch handlich genug für Arbeitsverhalten und -technik ........6-7 Entastungsarbeiten. Transport und Lagerung ..........8 Die DOLMAR PS-9010 ist also eine besonders starke Uni- Instandhaltung ..............8 versalmotorsäge für schwere Waldarbeit. Erste Hilfe ................ 8 Mit dieser Motorsäge besitzen Sie ein Hochleistungsgerät der... -
Seite 3: Lieferumfang

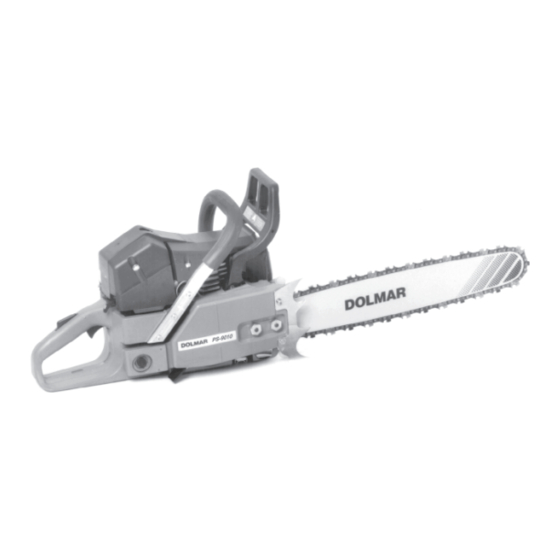

Lieferumfang 1. Motorsäge DOLMAR PS-9010 2. Sägeschiene 3. Sägekette 4. Schienenschutz 5. Montagewerkzeug Sollte eines der hier aufgeführten Bauteile nicht im Lieferum- 6. Betriebsanleitung (ohne Abbildung) fang enthalten sein, wenden Sie sich bitte an Ihren Verkäufer! Symbole Sie werden auf der Motorsäge beim Lesen der Betriebsanleitung auf folgende Symbole stoßen:... -
Seite 4: Sicherheitshinweise
Zur Verringerung der Gefahren durch Kickback (Rückschlag, siehe Seite 6) empfehlen wir dem unerfahrenen Benutzer rückschlagmindernde Sägeketten zu verwenden. Fragen Sie ihren DOLMAR-Fachhändler. Kinder und Jugendliche unter 18 Jahren dürfen die Motorsäge nicht bedienen. Jugendliche über 16 Jahre sind von diesem Verbot ausgenommen, wenn sie zum Zwecke der Ausbildung unter Aufsicht eines Fachkundigen stehen. -
Seite 5: Betriebsstoffe / Tanken
Betriebsstoffe / Tanken Beim Betanken der Motorsäge ist der Motor auszuschalten. Rauchen und jedes offene Feuer ist nicht zulässig (5). Vor dem Tanken die Maschine abkühlen lassen. Kraftstoffe können lösungsmittelähnliche Substanzen enthal- ten. Haut- und Augenkontakt mit Mineralölprodukten vermei- den. Beim Betanken Handschuhe tragen. Schutzkleidung öfter wechseln und reinigen. -
Seite 6: Rückschlag (Kickback)
Rückschlag (Kickback) - Beim Arbeiten mit der Kettensäge kann es zum gefährlichen Rückschlag kommen. Dieser Rückschlag entsteht, wenn der obere Bereich der Schienenspitze unbeabsichtigt Holz oder andere feste Ge- genstände berührt (10). Die Motorsäge wird dabei unkontrolliert, mit hoher Energie, in Richtung des Sägenführers geschleudert (Verletzungs- gefahr!). - Seite 7 Vorsicht beim Schneiden von gesplittertem Holz. Es können abgesägte Holzstücke mitgerissen werden (Verletzungs- gefahr). Die Motorsäge kann beim Schneiden mit der Schienen- oberseite in Richtung Bediener gestoßen werden, wenn die Sägekette einklemmt. Deshalb sollte nach Möglichkeit mit der Schienenunterseite gesägt werden, da die Säge vom Körper weg in Richtung Holz gezogen wird (15).
-
Seite 8: Transport Und Lagerung
Sie gefährden hierdurch Ihre Sicherheit! Wartungs- und Instandsetzungsarbeiten dürfen nur soweit ausgeführt werden, wie sie in dieser Betriebsanleitung be- schrieben sind. Alle weiteren Arbeiten müssen vom DOLMAR Service übernommen werden. Nur Original DOLMAR Ersatzteile und Zubehör verwenden. Bei Verwendung von nicht Original DOLMAR Ersatzteilen, Zubehör, Schienen/Ketten Kombinationen und Längen, ist mit... -
Seite 9: Technische Daten
Spez. Verbrauch bei max. Leistung nach ISO 7293 g/kWh Kraftstofftank-Inhalt Kettenöltank-Inhalt Mischungsverhältnis (Kraftstoff/2-Takt-Öl) - bei Verwendung von DOLMAR-Öl 50:1 - bei Verwendung von DOLMAR HP 100 Öl 100:1 - bei Verwendung anderer Öle 40:1 Kettenbremse Auslösung manuell oder bei Rückschlag (Kickback) Kettengeschwindigkeit... -
Seite 10: Inbetriebnahme
INBETRIEBNAHME STOP Montage der Sägeschiene und Sägekette ACHTUNG: Bei allen Arbeiten an Sägeschiene und Säge- Verwenden Sie den im Lieferumfang enthaltenen Kombi- kette unbedingt Motor ausschalten, Kerzen- schlüssel für die folgenden Arbeiten. stecker ziehen (siehe Zündkerze auswechseln) und Schutzhandschuhe tragen! Motorsäge auf einen stabilen Untergrund setzen und folgende Schritte für die Montage der Sägekette und Sägeschiene ACHTUNG: Motorsäge darf erst nach komplettem Zusam-... -
Seite 11: Sägekette Spannen
Kettenwechsel die Sägeschiene gewendet werden. Kettenbremse Kettenbremse auslösen (blockieren) Die PS-9010 ist serienmäßig mit einer beschleunigungsauslö- senden Kettenbremse ausgerüstet. Kommt es zu einem Rück- Bei einem ausreichend starkem Rückschlag wird durch die schlag (Kickback), der durch Anstoßen mit der Schienenspitze schnelle Beschleunigung der Sägeschiene und die... -
Seite 12: Betriebsstoffe / Tanken
Herstellung des richtigen Mischungsverhältnisses: 50:1 Bei Verwendung von DOLMAR Hochleistungs-Zwei- taktöl, d.h. 50 Teile Kraftstoff mit einem Teil Öl mischen. 100:1 Bei Verwendung von DOLMAR HP 100 Hochleistungs- Zweitaktöl, d.h. 100 Teile Kraftstoff mit einem Teil Öl mischen. 40:1 Bei Verwendung von anderen Zweitakt-Motorölen, d.h. -
Seite 13: Kettenschmierung Einstellen
HAUT- UND AUGENKONTAKT VERMEIDEN! Mineralölprodukte, auch Öle, entfetten die Haut. Bei wiederholtem und längerem Kontakt trocknet die Haut aus. Folgen können verschiedene Hauterkrankungen sein. Außerdem sind allergische Reaktionen bekannt. Augenkontakt mit Öl führt zu Reizungen. Bei Augenkontakt sofort das betroffene Auge mit klarem Wasser spülen. Bei anhaltender Reizung sofort einen Arzt aufsuchen! Tanken Sägekettenöl... -
Seite 14: Motor Starten Und Ausschalten
Bei ausreichender Schmierung bildet sich eine leichte Ölspur nicht sofort zum Stillstand kommen, darf auf keinen durch das abspritzende Öl. Auf die Windrichtung achten und Fall mit der Arbeit begonnen werden. Bitte DOLMAR Fachwerkstatt aufsuchen. sich nicht unnötig dem Schmierölnebel aussetzen! -
Seite 15: Vergaser Einstellen
Montage des Schneidwerk- Bei Erreichung der Höchstdrehzahl treten hier deutlich zeuges erfolgen. Vergasereinstellung unbedingt von hörbare Zündaussetzer auf! einer DOLMAR Fachwerkstatt durchführen lassen, da falsche Einstellungen zu Motorschäden führen können. 4. Beschleunigung kontrollieren Auf Grund neuer Abgasvorschriften werden die Einstellschrau- Bei Betätigung des Gashebels muss der Motor übergangs-... -
Seite 16: Wartungsarbeiten
WARTUNGSARBEITEN Sägekette schärfen STOP ACHTUNG: Bei allen Arbeiten an der Sägekette unbedingt Motor aus- schalten, Kerzenstecker ziehen (siehe „Zündkerze auswech- seln“) und Schutzhandschuhe tragen! 0,65 mm (.025") Schärfkriterien für Kettentyp 099: Die Sägekette sollte geschärft werden wenn: Alle Hobelzähne müssen gleich lang sein (=). Verschieden holzmehlartige Sägespäne beim Sägen von feuchtem Holz hohe Hobelzähne bedeuten rauhen Kettenlauf und können entstehen. -
Seite 17: Sägeschiene Reinigen
HINWEIS: Schaumstoff (K/9) nicht entfernen. Eine regelmäßige Überprüfung und Wartung dient zu Ihrem eigenen Schutz und sollte von einer DOLMAR Abdeckblech und Führungsblech wieder montieren. Fachwerkstatt ausgeführt werden. Nach erfolgter Montage ist eine Funktionsprüfung der Ketten- bremse durchzuführen (siehe Kapitel „Inbetriebnahme”). -
Seite 18: Kettenrad Prüfen Und Auswechseln
Kettenrad prüfen Kettenrad auswechseln ACHTUNG: Unbedingt Schutzhandschuhe tragen. Vor dem Auflegen einer neuen Sägekette muss der Zustand Befestigungsmuttern (C/1) abschrauben. des Kettenrades überprüft werden (A). Kettenradschutz (C/2) abziehen. Eingelaufene Kettenräder (mehr als 0,2 mm) (B) führen zu Beschädigungen an einer neuen Sägekette und müssen un- bedingt erneuert werden. -
Seite 19: Anwerfseil Auswechseln
Anwerfseil auswechseln STOP Ventilatorgehäuse (H/1) abschrauben (4 Schrauben). Seil soweit wie möglich auf die Seiltrommel wickeln. Zum Schluss das Seil mit dem Anwerfgriff ca. 50 cm von der Zum Seilwechsel kann die Seiltrommel montiert bleiben. Trommel ziehen, Trommel festhalten und dabei das Seil Alte Seilreste entfernen. -
Seite 20: Luftfilter Reinigen
Luftfilter reinigen STOP Filterdeckel (A/1) losschrauben und abnehmen (2 Schrau- Einen Schraubendreher zwischen die angespritzten La- ben). schen placieren und durch Drehen Ober- und Unterteil des Luftfilters trennen. Achtung: Chokeklappe durch Ziehen des Chokehebels Luftfilter mit Pinsel oder weicher Bürste reinigen. (A/2) schließen, um zu verhindern, dass Schmutzpartikel in den Vergaser fallen. -
Seite 21: Schwingungsdämpfer Auswechseln
Schwingungsdämpfer auswechseln ACHTUNG: Unbedingt Motor ausschalten, Kerzenstecker ziehen (siehe „Zündkerze auswechseln“) und STOP Schutzhandschuhe tragen! ACHTUNG: Motorsäge darf erst nach komplettem Zusam- menbau und Prüfung gestartet werden! Alle fünf Schwingungsdämpfer sollten zusammen aus- getauscht werden! Schwingungsdämpfer (E/1) befindet sich neben dem Typen- Schwingungsdämpfer (F/3) befindet sich unterhalb des schild. -
Seite 22: Periodische Wartungs- Und Pflegehinweise
Die Wartung und die Instandsetzung von modernen Motorsägen sowie sicherheitsrelevanten Baugruppen erfordern eine quali- fizierte Fachausbildung und eine mit Spezialwerkzeugen und Testgeräten ausgestattete Werkstatt. Alle nicht in dieser Betriebsanleitung beschriebenen Arbeiten müssen von einer DOLMAR-Fachwerkstatt ausgeführt werden. Der Fachmann verfügt über die erforderliche Ausbildung, Erfahrung und Ausrüstung, Ihnen die jeweils kostengünstigste Lösung zugänglich zu machen und hilft Ihnen mit Rat und Tat weiter. -
Seite 23: Störungssuche
Original Ersatz- und Zubehörteile erhalten Sie bei Ihrem Fachhändler. Er verfügt auch über die notwendigen Ersatzteillisten, um die benötigten Ersatzteilnummern zu ermitteln und wird laufend über Detailverbesserungen und Neuerungen im Ersatzteilangebot informiert. Bitte beachten Sie auch, dass bei der Verwendung von nicht Original DOLMAR Teilen eine Garantieleistung durch DOLMAR nicht möglich ist. Garantie DOLMAR garantiert eine einwandfreie Qualität und übernimmt, unbeschadet der gesetzlichen Gewährleistung, im Falle von... -
Seite 24: Auszug Aus Der Ersatzteilliste
Auszug aus der Ersatzteilliste PS-9010 Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen und Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. Pos. DOLMAR-Nr. Stck. Benennung 415 050 452 Panzerschiene 50 cm (20") 415 060 452 Panzerschiene 60 cm (24") 415 074 452 Panzerschiene 74 cm (29") -
Seite 25: Eu-Konformitätserklärung
EU-Konformitätserklärung Die Unterzeichnenden, Shigeharu Kominami und Rainer Bergfeld, bevollmächtigt von der DOLMAR GmbH, erklären, dass die Geräte der Marke DOLMAR, Typ: (024) EU-Baumusterprüfbescheinigungs-Nr.: PS-9010 M6 05 03 24243 062 hergestellt von DOLMAR GmbH, Jenfelder Str. 38, D-22045 Hamburg, den grundlegenden Sicherheits- und Gesundheitsanforderungen der einschlägigen EU-Richtlinien entsprechen:... - Seite 28 DOLMAR GmbH Änderungen vorbehalten Postfach 70 04 20 D-22004 Hamburg Germany Form: 995 701 528 (6.06 DE) http://www.dolmar.de...
