13
F
hInWeIS:

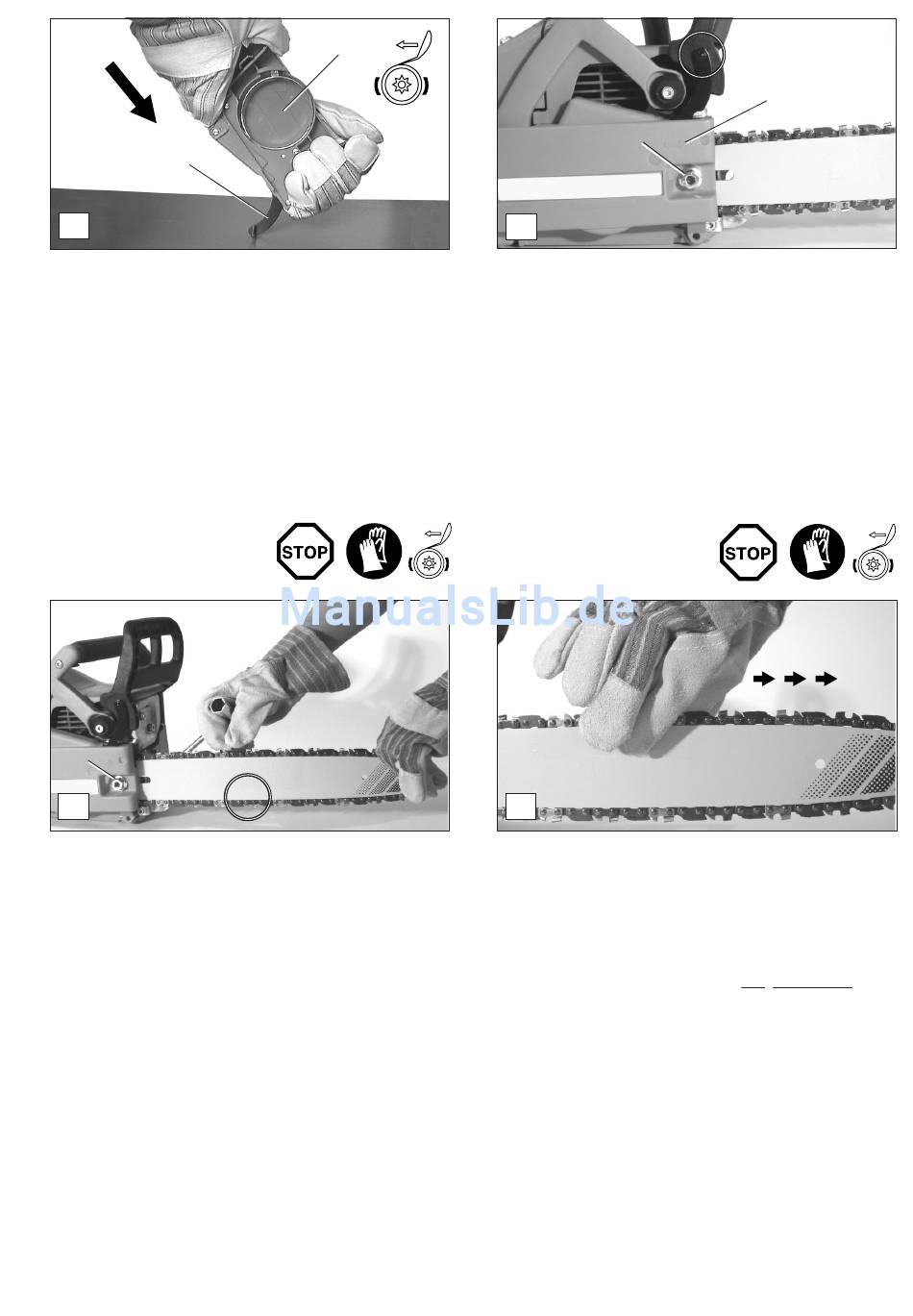

Wird die Kettenbremse des demontierten Kettenradschut-
zes versehentlich ausgelöst, muss sie vor der Montage des
Kettenradschutzes wieder gelöst werden.
-
Kettenradschutz (F/4), wie gezeigt, mit beiden Händen
festhalten und gegen eine harte Unterlage (z. B. Holzbrett)
kräftig in Pfeilrichtung drücken, bis der Ausrückhebel
(F/13) hörbar einrastet.
Sägekette spannen / nachspannen
3
H
spannen:
-
Sägeschienenspitze leicht anheben und Kettenspann-
schraube (B/5) rechtsherum (im Uhrzeigersinn) drehen,
bis Sägekette wieder an der Schienenunterseite anliegt
(siehe Kreis).
-
Sägeschienenspitze weiterhin anheben und die Befe-
stigungsmutter (h/3) mit dem Kombischlüssel fest anzie-
hen.
nachspannen:
Befestigungsmutter (h/3) mit dem Kombischlüssel
-
ca. eine Umdrehung lösen. Sägeschienenspitze leicht
anheben und Kettenspannschraube (B/5) rechtsherum
(im Uhrzeigersinn) drehen, bis Sägekette wieder an der
Schienenunterseite anliegt (siehe Kreis).
-
Sägeschienenspitze weiterhin anheben und die Befe-
stigungsmutter (h/3) wieder mit dem Kombischlüssel fest
anziehen.
4
-
-
hInWeIS: Pfeil (G/14) auf dem Kettenradschutz zeigt die
Laufrichtung der Sägekette an.
Kontrolle der Kettenspannung
-
-
- Kettenspannung häufig kontrollieren, da sich neue Säge-
-
hInWeIS:
In der Praxis sollten -3 Sägeketten wechselweise benutzt
werden.
Um ein gleichmäßiges Abnutzen der Sägeschiene zu errei-
chen, sollte beim Kettenwechsel die Sägeschiene gewendet
werden.
3
4
G
Kettenradschutz (G/4) aufsetzen, dabei den Bolzen am
Ausrückhebel in die Aufnahme am Handschutz führen (siehe
Kreis).
Befestigungsmutter (G/3) vorerst handfest anziehen.
I
Die richtige Spannung der Sägekette ist dann gegeben,
wenn die Sägekette an der Schienenunterseite anliegt
und sich noch von Hand leicht durchziehen lässt.
Die Kettenbremse muss hierbei gelöst sein.
ketten längen!
Kettenspannung daher öfter bei ausgeschaltetem Motor
prüfen.
14
3
