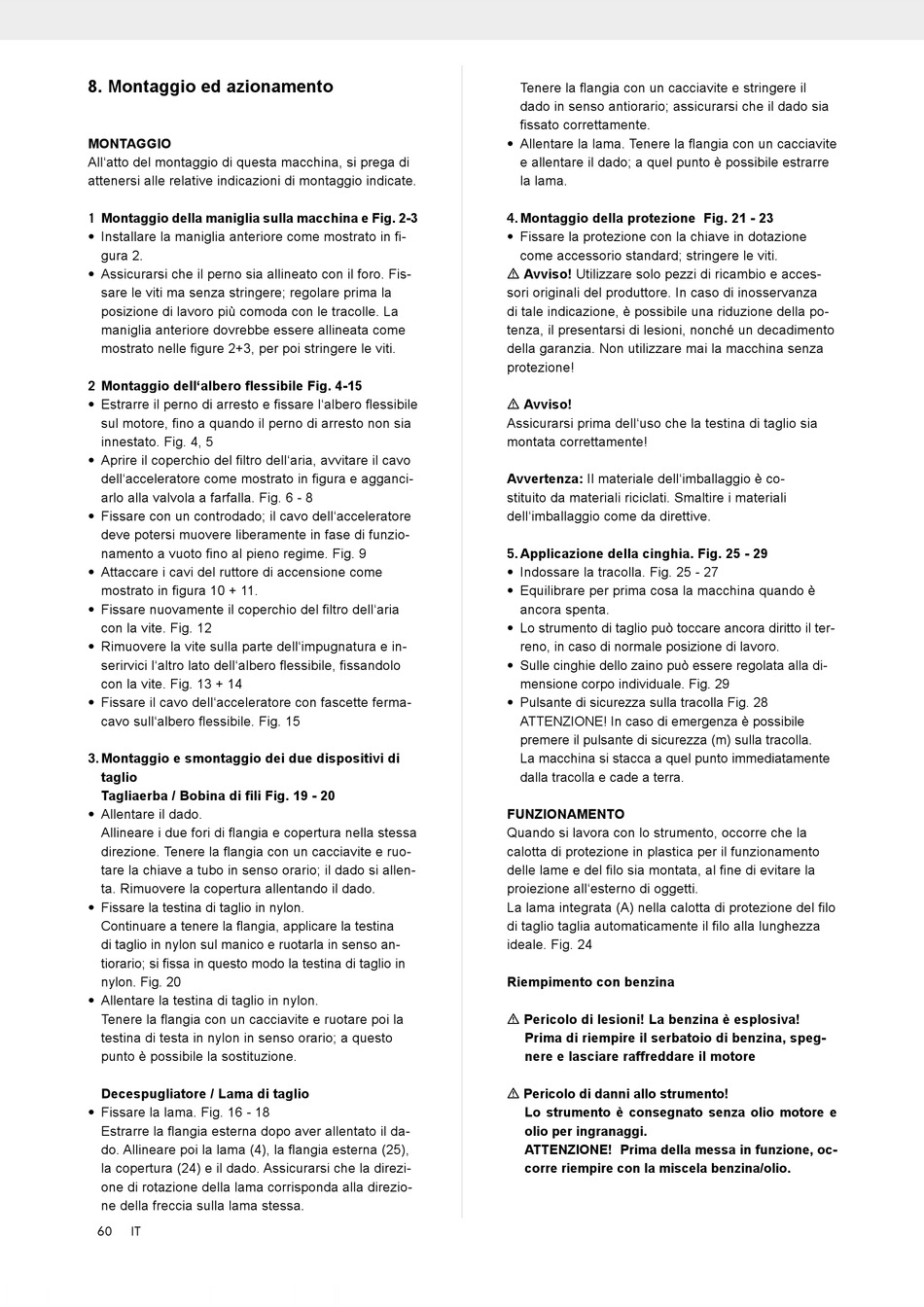

8. Montaggio ed azionamento

MONTAGGIO
All'atto del montaggio di questa macchina, si prega di
attenersi alle relative indicazioni di montaggio indicate.
1 Montaggio della maniglia sulla macchina e Fig. 2-3
• Installare la maniglia anteriore come mostrato in fi-
gura 2.
• Assicurarsi che il perno sia allineato con il foro. Fis-
sare le viti ma senza stringere; regolare prima la
posizione di lavoro più comoda con le tracolle. La
maniglia anteriore dovrebbe essere allineata come
mostrato nelle figure 2+3, per poi stringere le viti.
2 Montaggio dell'albero flessibile Fig. 4-15
• Estrarre il perno di arresto e fissare l'albero flessibile
sul motore, fino a quando il perno di arresto non sia
innestato. Fig. 4, 5
• Aprire il coperchio del filtro dell'aria, avvitare il cavo
dell'acceleratore come mostrato in figura e agganci-
arlo alla valvola a farfalla. Fig. 6 - 8
• Fissare con un controdado; il cavo dell'acceleratore
deve potersi muovere liberamente in fase di funzio-
namento a vuoto fino al pieno regime. Fig. 9
• Attaccare i cavi del ruttore di accensione come
mostrato in figura 10 + 11.
• Fissare nuovamente il coperchio del filtro dell'aria
con la vite. Fig. 12
• Rimuovere la vite sulla parte dell'impugnatura e in-
serirvici l'altro lato dell'albero flessibile, fissandolo
con la vite. Fig. 13 + 14
• Fissare il cavo dell'acceleratore con fascette ferma-
cavo sull'albero flessibile. Fig. 15
3. Montaggio e smontaggio dei due dispositivi di
taglio
Tagliaerba / Bobina di fili Fig. 19 - 20
• Allentare il dado.
Allineare i due fori di flangia e copertura nella stessa
direzione. Tenere la flangia con un cacciavite e ruo-
tare la chiave a tubo in senso orario; il dado si allen-
ta. Rimuovere la copertura allentando il dado.
• Fissare la testina di taglio in nylon.
Continuare a tenere la flangia, applicare la testina
di taglio in nylon sul manico e ruotarla in senso an-
tiorario; si fissa in questo modo la testina di taglio in
nylon. Fig. 20
• Allentare la testina di taglio in nylon.
Tenere la flangia con un cacciavite e ruotare poi la
testina di testa in nylon in senso orario; a questo
punto è possibile la sostituzione.
Decespugliatore / Lama di taglio
• Fissare la lama. Fig. 16 - 18
Estrarre la flangia esterna dopo aver allentato il da-
do. Allineare poi la lama (4), la flangia esterna (25),
la copertura (24) e il dado. Assicurarsi che la direzi-
one di rotazione della lama corrisponda alla direzio-
ne della freccia sulla lama stessa.
60 IT
Tenere la flangia con un cacciavite e stringere il
dado in senso antiorario; assicurarsi che il dado sia
fissato correttamente.
• Allentare la lama. Tenere la flangia con un cacciavite
e allentare il dado; a quel punto è possibile estrarre
la lama.
4. Montaggio della protezione Fig. 21 - 23
• Fissare la protezione con la chiave in dotazione
come accessorio standard; stringere le viti.
m Avviso! Utilizzare solo pezzi di ricambio e acces-
sori originali del produttore. In caso di inosservanza
di tale indicazione, è possibile una riduzione della po-
tenza, il presentarsi di lesioni, nonché un decadimento
della garanzia. Non utilizzare mai la macchina senza
protezione!
m Avviso!
Assicurarsi prima dell'uso che la testina di taglio sia
montata correttamente!
Avvertenza: Il materiale dell'imballaggio è co-
stituito da materiali riciclati. Smaltire i materiali
dell'imballaggio come da direttive.
5. Applicazione della cinghia. Fig. 25 - 29
• Indossare la tracolla. Fig. 25 - 27
• Equilibrare per prima cosa la macchina quando è
ancora spenta.
• Lo strumento di taglio può toccare ancora diritto il ter-
reno, in caso di normale posizione di lavoro.
• Sulle cinghie dello zaino può essere regolata alla di-
mensione corpo individuale. Fig. 29
• Pulsante di sicurezza sulla tracolla Fig. 28
ATTENZIONE! In caso di emergenza è possibile
premere il pulsante di sicurezza (m) sulla tracolla.
La macchina si stacca a quel punto immediatamente
dalla tracolla e cade a terra.
FUNZIONAMENTO
Quando si lavora con lo strumento, occorre che la
calotta di protezione in plastica per il funzionamento
delle lame e del filo sia montata, al fine di evitare la
proiezione all'esterno di oggetti.
La lama integrata (A) nella calotta di protezione del filo
di taglio taglia automaticamente il filo alla lunghezza
ideale. Fig. 24
Riempimento con benzina
m Pericolo di lesioni! La benzina è esplosiva!
Prima di riempire il serbatoio di benzina, speg-
nere e lasciare raffreddare il motore
m Pericolo di danni allo strumento!
Lo strumento è consegnato senza olio motore e
olio per ingranaggi.
ATTENZIONE! Prima della messa in funzione, oc-
corre riempire con la miscela benzina/olio.
