5 Inkoppling
1) Anslut kabeln till kameran (4) och till ingången TO
CAMERA (15) på den medföljande nätdelen. Läng-
den på kabeln är 30 meter. Den kan förlängas till
500 m om en högkvalitetskabel används.
Kabeltyp
RG-58U
RG-59U
RG-6U
Upp till 350 meter kabel MONACOR VCC-59 är
ock så lämplig.
2) Anslut videoutgången till VIDEO OUT TO MONI-
TOR (14) på nätdelen till monitor eller videoom-
kopplare med koaxkabel 75 Ω. Se till att 75 Ω läget
är inställt.
3) Anslut nätdelen till 230 V~/50 Hz och slå på enhe-
ten med strömbrytare POWER (10). Dioden (9)
tänds vid påslag.
4) Slå på anslutna monitorer och ställ in kamera -
vinkeln i förhållande till monitorn. Om bilden är
uppochner skall kameran vändas 180°.
5) Lossa skruvlåset (2) och ställ in bilden genom att
vrida objektivet (1). Lås sedan fast skruvlåset igen.
6) Med de fyra knapparna VIDEO GAIN ADJ. (13) på
framsidan av strömförsörjningen så är det möjligt
att ändra utgångs nivån på video signalen, om detta
krävs (se nedanstående tabell). Det är också så att
nivå förluster pga en lång kabel mellan kameran
och strömförsörjningen kan kompenseras.

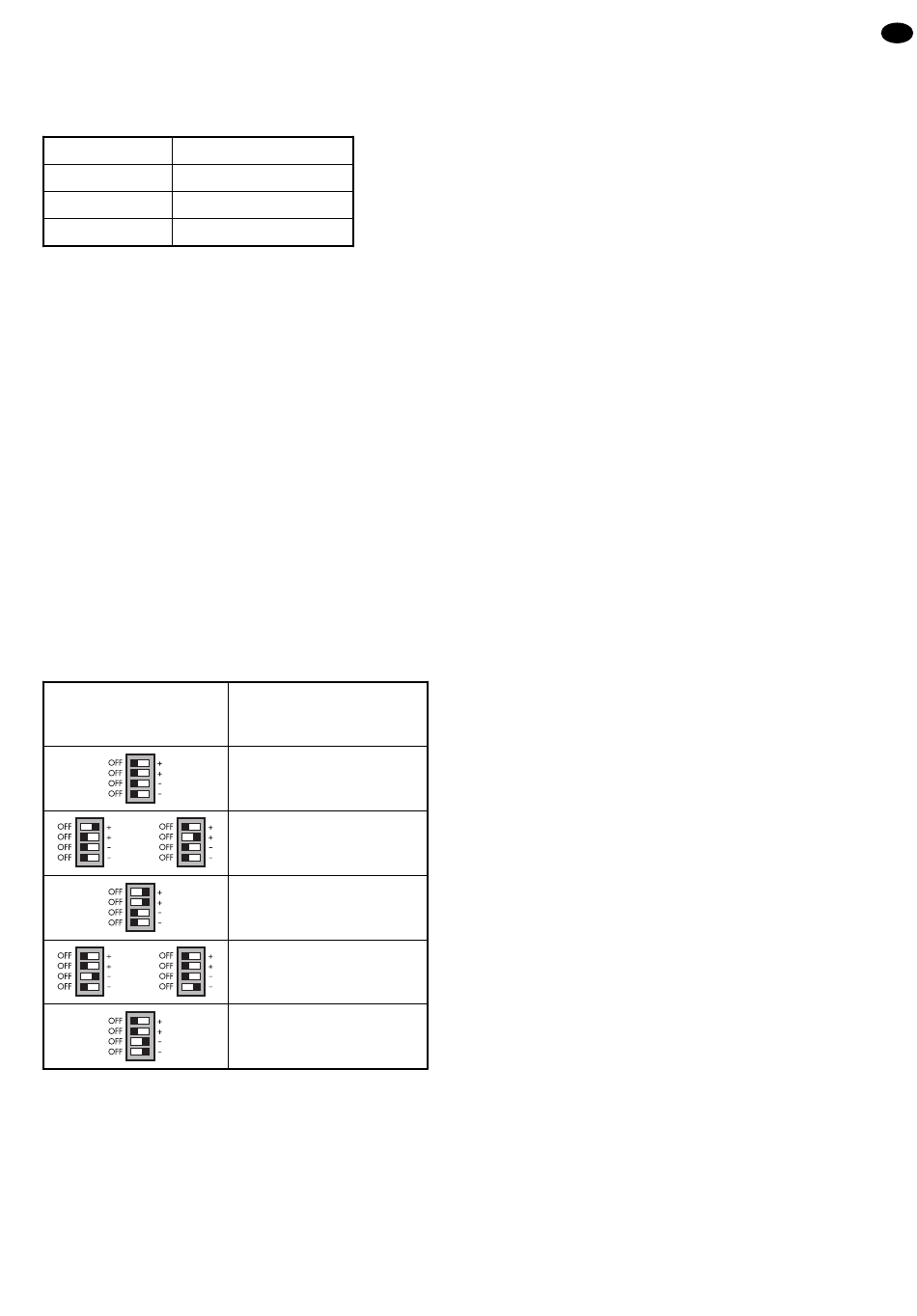

Knapp position
VIDEO GAIN ADJ.
eller
eller
Alla rättigheter är reserverade av MONACOR
tionsmanual får eftertryckas i någon form eller på något sätt användas i kommersiellt syfte.
max. kabellängd
200 m
350 m
500 m
Utgångs nivå
utan kabel förluster
1,2 Vpp
1,3 Vpp
1,4 Vpp
1,1 Vpp
1,0 Vpp
®
6 Specifikationer
Bildsensor: . . . . . . . . . . . . 8,5 mm (
Synkronisering: . . . . . . . . hor. 15 625 Hz, vert. 50 Hz
Antal pixels: . . . . . . . . . . . hor. 500, vert. 582
Upplösning: . . . . . . . . . . . 420 linjer
Objektiv: . . . . . . . . . . . . . . 1 : 2,0/3,6 mm
Minimibelysning: . . . . . . . 0,01 lux
Störavstånd: . . . . . . . . . . > 50 dB
Videoutgång: . . . . . . . . . . 1 Vpp/75 Ω
Arbetstemperatur: . . . . . . -10 °C till +50 °C
Strömförsörjning: . . . . . . . 230 V~/50 Hz/5 VA
Dimensioner
Kamera: . . . . . . . . . . . . ∅ 28 mm × 122 mm
Strömförsörjning: . . . . . 106 × 44 × 96 mm
Vikt
Kamera: . . . . . . . . . . . . 115 g
Strömförsörjning: . . . . . 600 g
Rätt till ändringar förbehålles.
