maco PROTECT Montagehinweise Seite 28

MACO
PROTECT
Trafo
4
Braun -
3
Weiß +
12 - 24V DC
Gleichstrom
mind. 1,5 A
Taster für Tastimpuls
28
Z-TA • 3-Fallen-Schloss Automatic/Comfort PVC
openDoor Zutrittskontrollsysteme

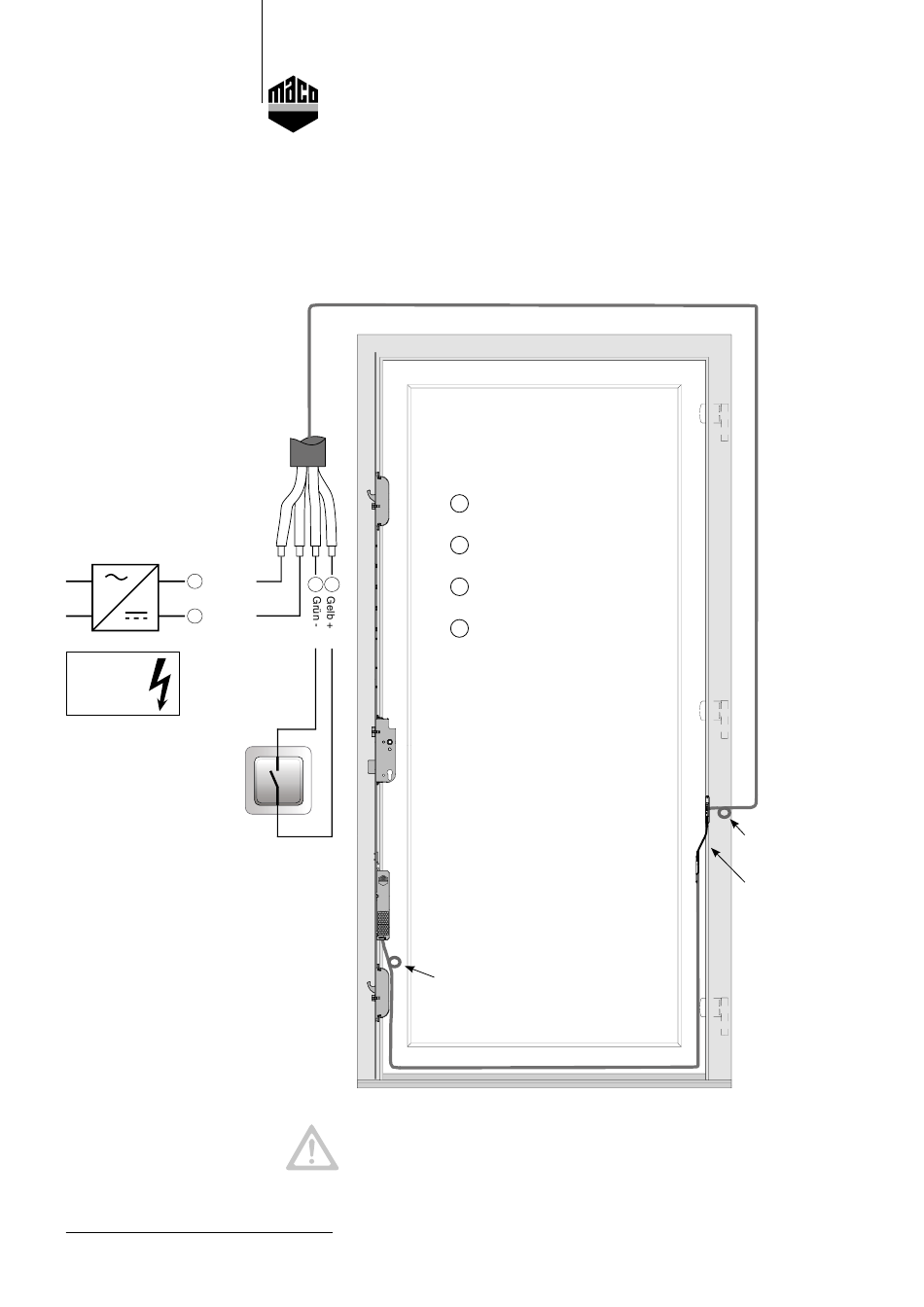

Schaltplan Tastimpuls
2 1
Schlaufe für Montage
HINWEIS:
Elektrische Anschlüsse (Anschluss Netzteil, Anschlusskabel 0,15 m
und 10 m) dürfen nur durch befugtes Personal durchgeführt werden!
Braun Betriebsspannung
4
Motor minus-
Weiß Betriebsspannung
3
Motor plus +
Grün Steuerspannung*
2
minus -
Gelb Steuerspannung*
1
plus +
* Die Steuerspanung wird für Taster
(Tastimpuls) und Wechselschalter
(Tag-/Nachstellung) benötigt!
Zugentlastung
Kabelübergang
2,5 m Türblatt / 6 oder 10 m
Verlegelänge außen
