Unerlässlich: Das Benötigte Material - K2 Systems S-Dome System Montageanleitung

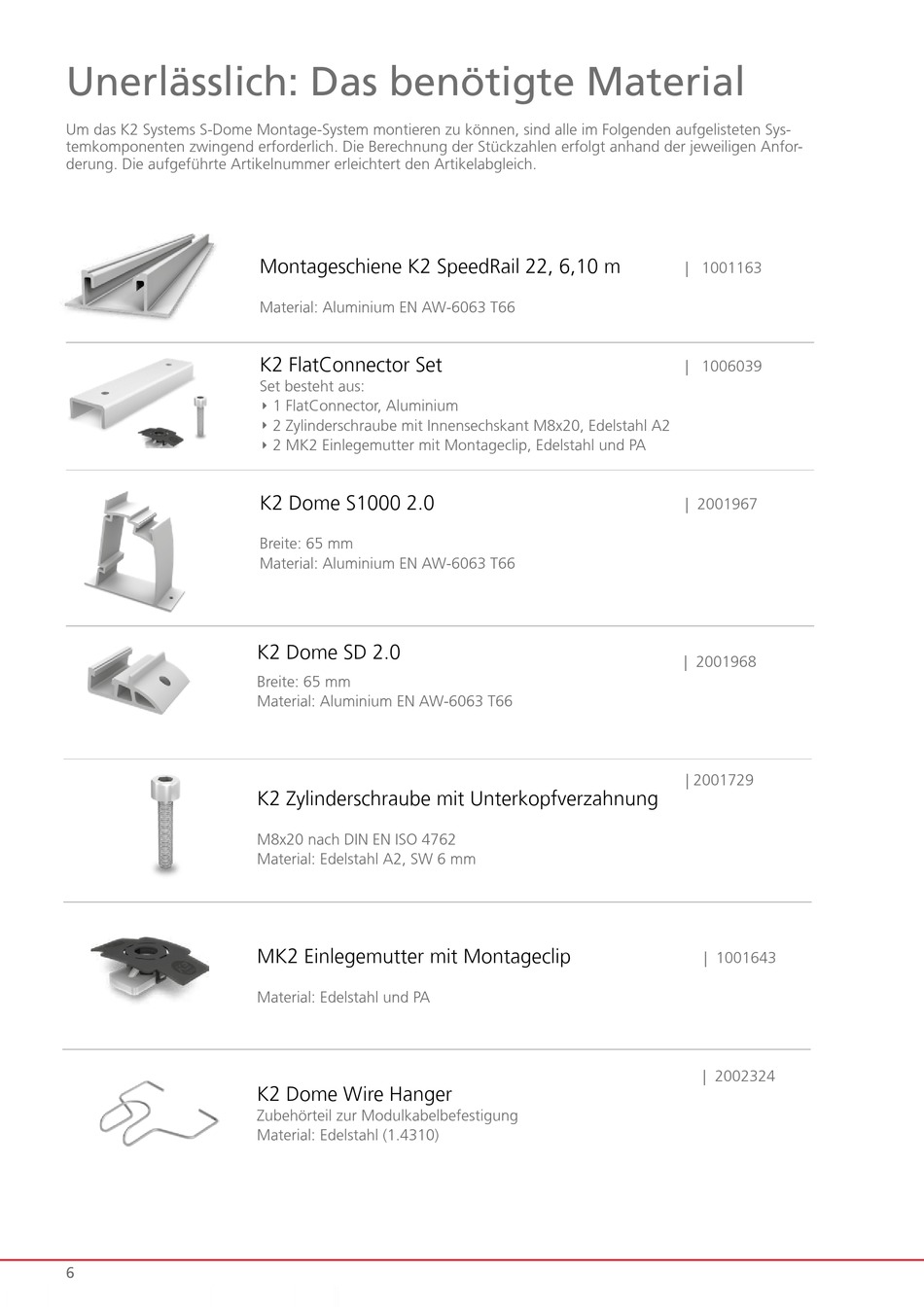

Unerlässlich: Das benötigte Material
Um das K2 Systems S-Dome Montage-System montieren zu können, sind alle im Folgenden aufgelisteten Sys-
temkomponenten zwingend erforderlich. Die Berechnung der Stückzahlen erfolgt anhand der jeweiligen Anfor-
derung. Die aufgeführte Artikelnummer erleichtert den Artikelabgleich.
6
Montageschiene K2 SpeedRail 22, 6,10 m
Material: Aluminium EN AW-6063 T66
K2 FlatConnector Set
Set besteht aus:
T 1 FlatConnector, Aluminium
T 2 Zylinderschraube mit Innensechskant M8x20, Edelstahl A2
T 2 MK2 Einlegemutter mit Montageclip, Edelstahl und PA
K2 Dome S1000 2.0
Breite: 65 mm
Material: Aluminium EN AW-6063 T66
K2 Dome SD 2.0
Breite: 65 mm
Material: Aluminium EN AW-6063 T66
K2 Zylinderschraube mit Unterkopfverzahnung
M8x20 nach DIN EN ISO 4762
Material: Edelstahl A2, SW 6 mm
MK2 Einlegemutter mit Montageclip
Material: Edelstahl und PA
K2 Dome Wire Hanger
Zubehörteil zur Modulkabelbefestigung
Material: Edelstahl (1.4310)
| 1001163
| 1006039
| 2001967
| 2001968
| 2001729
| 1001643
| 2002324
