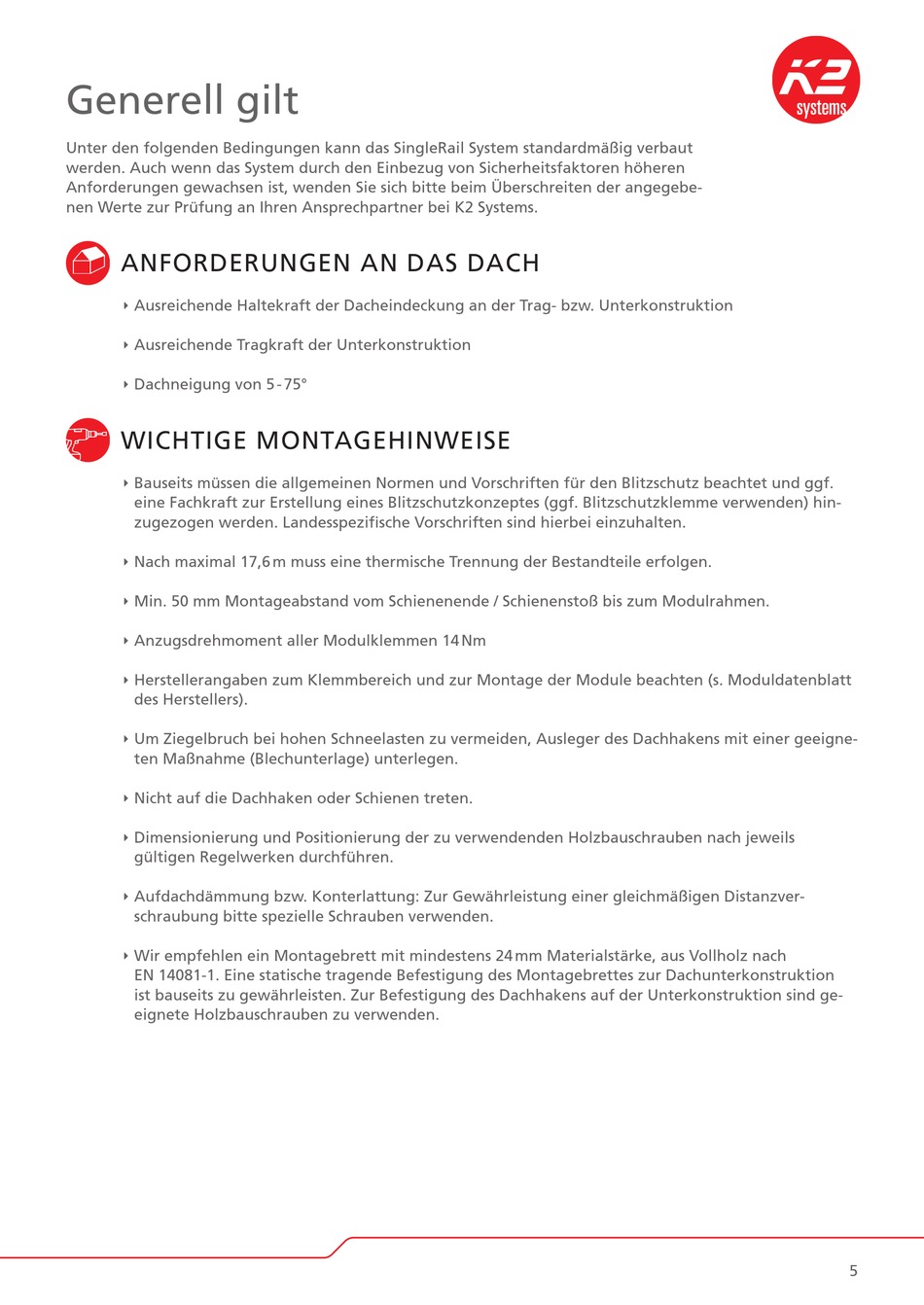

Generell gilt
Unter den folgenden Bedingungen kann das SingleRail System standardmäßig verbaut
werden. Auch wenn das System durch den Einbezug von Sicherheitsfaktoren höheren
Anforderungen gewachsen ist, wenden Sie sich bitte beim Überschreiten der angegebe-
nen Werte zur Prüfung an Ihren Ansprechpartner bei K2 Systems.
ANFORDERUNGEN AN DAS DACH
T Ausreichende Haltekraft der Dacheindeckung an der Trag- bzw. Unterkonstruktion
T Ausreichende Tragkraft der Unterkonstruktion
T Dachneigung von 5 - 75°
WICHTIGE MONTAGEHINWEISE
T Bauseits müssen die allgemeinen Normen und Vorschriften für den Blitzschutz beachtet und ggf.
eine Fachkraft zur Erstellung eines Blitzschutzkonzeptes (ggf. Blitzschutzklemme verwenden) hin-
zugezogen werden. Landesspezifische Vorschriften sind hierbei einzuhalten.
T Nach maximal 17,6 m muss eine thermische Trennung der Bestandteile erfolgen.
T Min. 50 mm Montageabstand vom Schienenende / Schienenstoß bis zum Modulrahmen.
T Anzugsdrehmoment aller Modulklemmen 14 Nm
T Herstellerangaben zum Klemmbereich und zur Montage der Module beachten (s. Moduldatenblatt
des Herstellers).
T Um Ziegelbruch bei hohen Schneelasten zu vermeiden, Ausleger des Dachhakens mit einer geeigne-
ten Maßnahme (Blechunterlage) unterlegen.
T Nicht auf die Dachhaken oder Schienen treten.
T Dimensionierung und Positionierung der zu verwendenden Holzbauschrauben nach jeweils
gültigen Regelwerken durchführen.
T Aufdachdämmung bzw. Konterlattung: Zur Gewährleistung einer gleichmäßigen Distanzver-
schraubung bitte spezielle Schrauben verwenden.
T Wir empfehlen ein Montagebrett mit mind estens 24 mm Materialstärke, aus Vollholz nach
EN 14081-1. Eine statische tragende Befestigung des Montagebrettes zur Dachunterkonstruktion
ist bauseits zu gewährleisten. Zur Befestigung des Dachhakens auf der Unterkonstruktion sind ge-
eignete Holzbauschrauben zu verwenden.
5
